6 Inbetriebnahme

Nach korrekter Montage und dem Anschlie-
ßen der elektrischen Leitungen nach Kapitel
„Montage" ist der elektrische Antrieb be-
triebsbereit und kann mit einem Drei-
punkt-Signal angesteuert werden (vgl. Kapi-
tel „Aufbau und Wirkungsweise").

6.1 Grenzkontakte einstellen

1. Schrauben am Gehäusedeckel lösen und
Gehäusedeckel vom Antrieb abnehmen.
2. Versorgungsspannung anlegen.
19
Antriebsstange
eingefahren

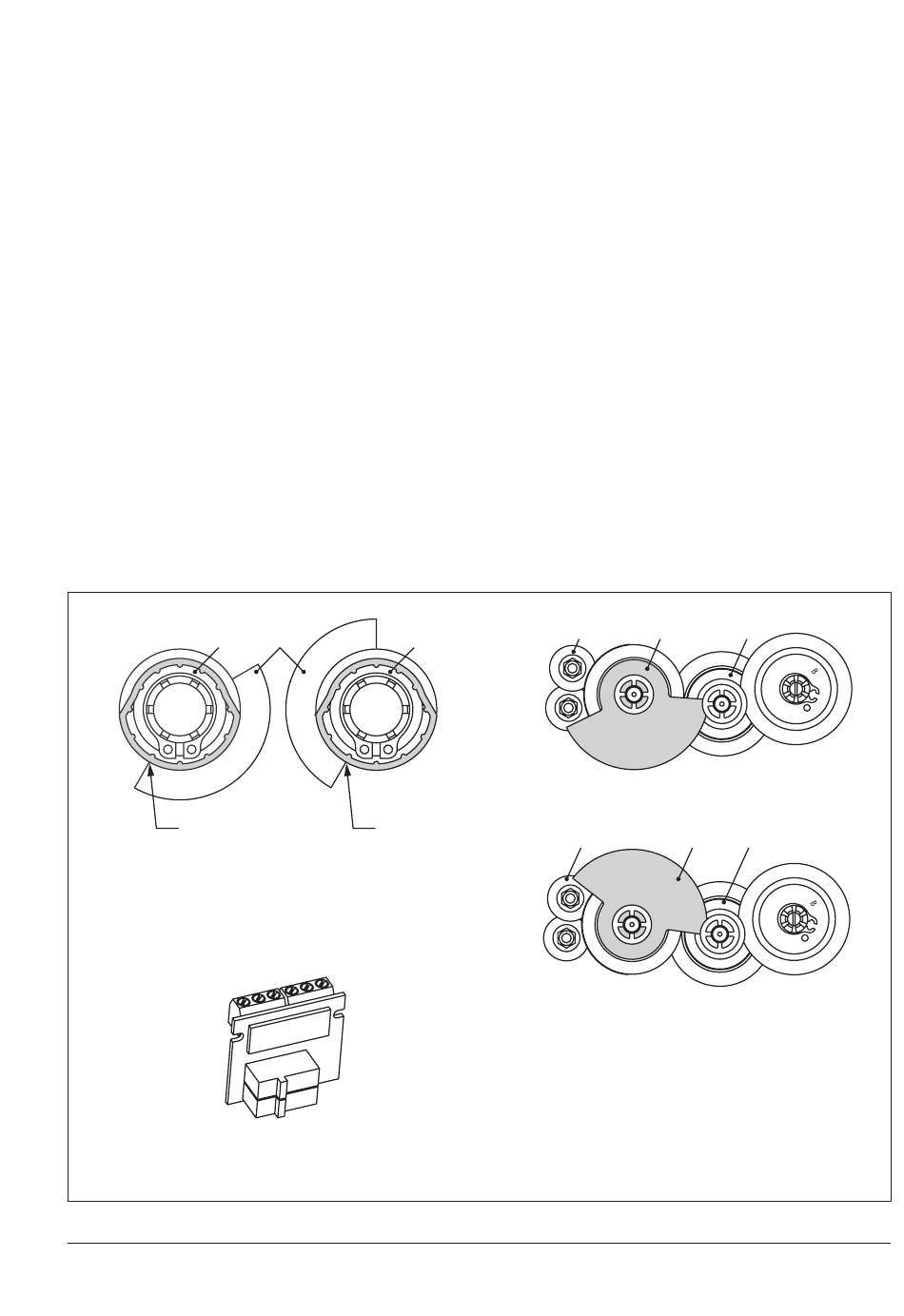

Bild 6-1: Schaltnocken und Nockenträger
Bild 6-3: Klemmenplatine · Grenzkontakt (17)
EB 8332-1
20 19
Antriebsstange
ausgefahren
3. Antriebsstange durch Motor oder Hand-
verstellung in die Lage bringen, bei der
eine Kontaktgabe erfolgen soll.
4. Spindel der Einstellzahnräder (18) für
oberen oder für unteren Grenzkontakt
mit Sechskantschraubendreher so dre-
hen, dass der entsprechende Schaltno-
cken (19) der Schaltnockeneinheit (21)
den Schaltkontakt des oberen oder unte-
ren Mikroschalters auf der Klemmenplati-
ne (17) auslöst.
5. Deckel aufsetzen, Schraubendreher an-
setzen und kurz Linksdrehen, um die Be-
festigungsschrauben zu zentrieren, an-
schließend Deckelschrauben festschrau-
ben.
18 21
bei Antriebsstange eingefahren
18
bei Antriebsstange ausgefahren
Bild 6-2: Schaltnockeneinheit
1
18
19
20
21
Inbetriebnahme
1
21 1
Zwischenrad
Einstellzahnrad
Schaltnocken
Nockenträger
Schaltnocken
6-1
