RL20-2 / Betriebsanleitung

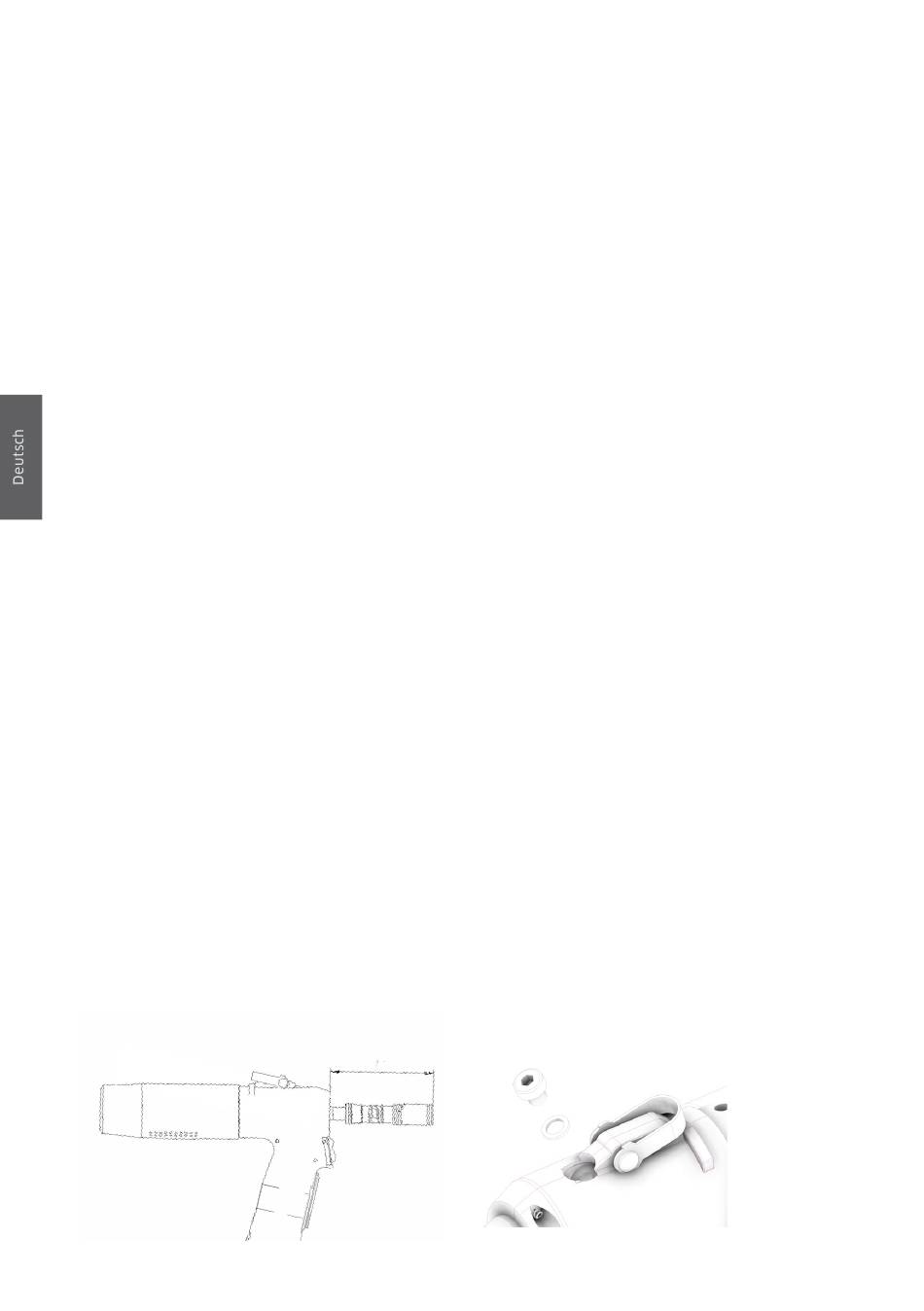

18. Abstand des Klemmbacken-
gehäuses – Maß X
Der Abstand des Klemmbackengehäuses
muss bei geöffneten Klemmbacken kor-
rekt eingestellt sein. Diese Einstellung
nimmt der Hersteller vor. Das Maß X
(Abstand zwischen Klemmbackengehäu-
se und Werkzeuggehäuse) ist werkssei-
tig auf 80 mm eingestellt.
Falls nötig, können Sie dieses Maß mithil-
fe des Abstandshalters und der Konter-
mutter verändern (Steckschlüssel SW15
und SW12). Bei Verwendung von Stan-
dard-Mundstück und -Zugkopf darf der
größte Abstand X höchstens 80 mm be-
tragen. Der kleinste Abstand X ist durch
das Gewinde auf dem Kolben festgelegt.
Mit einem größeren Abstand X lassen
sich die Klemmbacken weiter öffnen,
falls einmal ein Nietdorn in den Klemm-
backen feststeckt. Bei einem kleineren
Abstand X können die Klemmbacken den
Nietdorn fester greifen. Das ist von Vor-
teil, wenn der Nietdorn kurz ist und die
Klemmbacken ihn nur am hinteren Ende
fassen. Um Schäden vorzubeugen, sollten
Sie immer sicherstellen, dass der Zugkopf
nicht an die vordere Hülse stößt.
14
19. Öl nachfüllen
— Bei Hubverlust muss Öl nachgefüllt werden.
— Achten Sie beim Nachfüllen darauf, dass
kein Schmutz in das Hydrauliksystem
gelangt.
— Trennen Sie das Werkzeug von der Druck-
luftversorgung.
— Schrauben Sie das Mundstück ab (siehe
„Klemmbacken reinigen oder austauschen").
— Lösen Sie die Zylinderschraube oben am
Griff des Werkzeugs mit dem Innensechs-
kantschlüssel SW4.
— Füllen Sie die Ölspritze mit dem empfoh-
lenen Hydrauliköl (Kapitel 19, Technische
Daten). Setzen Sie die Spritze auf die
Messing-Einfüllschraube und schrauben Sie
diese in die Öffnung am Werkzeug ein.
— Drücken Sie das Hydrauliköl durch mehrma-
liges Betätigen der Spritze in das Werkzeug.
Der Hydraulikkolben bewegt sich dabei vor
und zurück.
— Drehen Sie die Einfüllschraube samt Spritze
wieder heraus; setzen Sie die Schraube und
den USIT-Ring wieder ein. Montieren Sie die
Vordere Hülse (siehe Kapitel „Klemmbacken
reinigen oder austauschen").
— Reinigen Sie das Werkzeug, falls es Ölsprit-
zer aufweist.
— Betätigen Sie das Werkzeug 20-mal ohne
Niete („Nietwerkzeug bedienen").
80
Titgemeyer / 10342DE1121 / 2
