Titgemeyer RL20-2 Betriebsanleitung Seite 13

entfernen Sie mögliche Metallreste
und/oder tauschen Sie verschlissene
Teile aus.
— Ölen Sie die neuen Klemmbacken
leicht auf der Außenseite und setzen
Sie sie lagerichtig (Zähne zur Mitte)
in das Klemmbackengehäuse ein.
Schrauben Sie die Hülse wieder auf
das Zwischenstück. Der Feststellring
Spannhülse
hält das Klemmbackengehäuse auto-
matisch in Position. Ziehen Sie sie nur
bis zum vorletzten Zahn an.
Nicht mit dem Schlüssel festziehen!
Der Feststellring könnte beschädigt
werden!
— Schrauben Sie die Vordere Hülse wie-
der vorsichtig auf und ziehen sie mit
dem Steckschlüssel SW16 fest.
— Überprüfen Sie den Abstand des
Klemmbackengehäuses zum Gehäuse
(Kapitel 18, Abstand des Klemmba-
ckengehäuses Maß X)

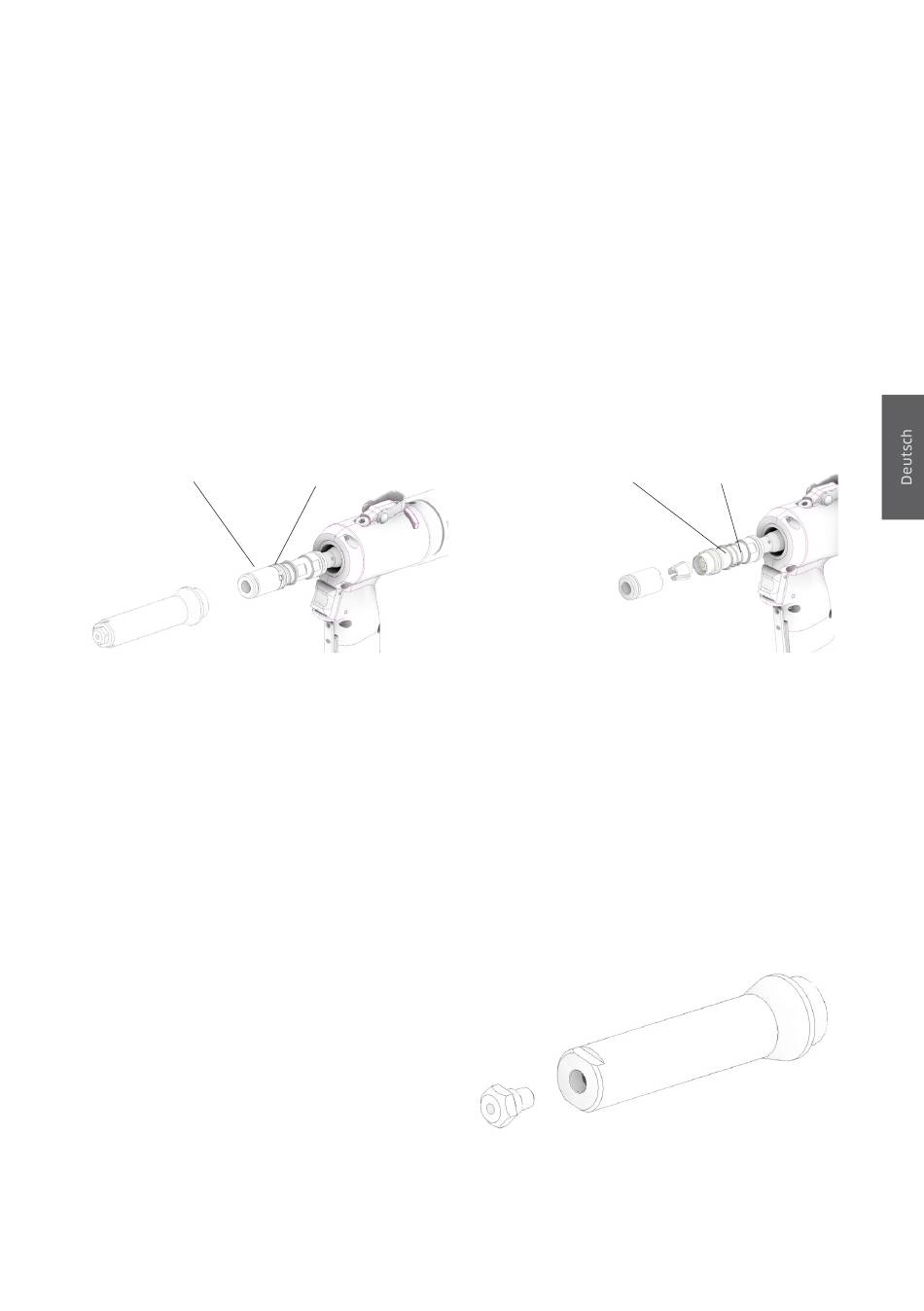

Mundstück wechseln
Trennen Sie das Werkzeug von der
Druckluftversorgung.
Titgemeyer / 10342DE1121 / 2
Galvanisierter
Feststellring
RL20-2 /
Halten Sie die Vordere Hülse an den
abgeflachten Stellen mit einem Steck-
schlüssel SW16 und lösen Sie das
Mundstück mit einem Steckschlüssel
SW11. Lösen Sie dann mit dem Steck-
schlüssel SW16 die gesamte Vordere
Hülse. Nehmen Sie die Vordere Hülse ab
und schrauben Sie das Mundstück mit
Abstands-
halter
der Hand heraus.
Schrauben Sie dann das neue Mundstück
mit der Hand auf die abgenommene
Vordere Hülse. Setzen Sie die Vordere
Hülse wieder auf das Werkzeug, stecken
Sie den Steckschlüssel SW16 auf die
Schlüsselflächen und ziehen Sie die Hül-
se fest. Dann ziehen Sie das Mundstück
mit dem Steckschlüssel SW11 fest.
