1
L
a
L
1
a
3
1
2
b
3
1
M
b
2
4

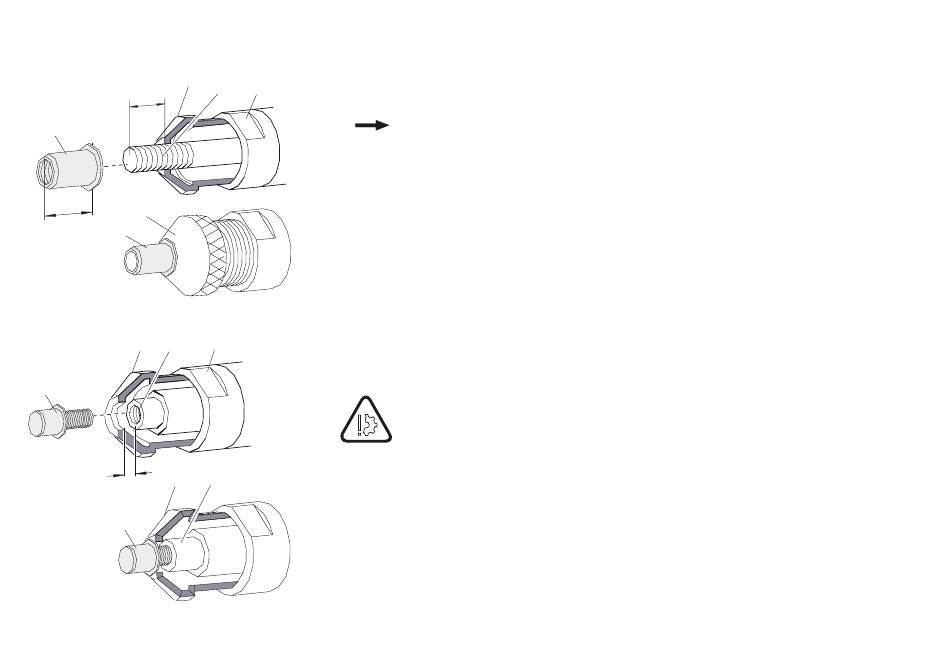

Länge L des Gewindedornes einstellen
Hinweis Der Gewindedorn (4) muss die gesamte Länge L der
Blindnietmutter (a) erfassen. Der Kopf der Blindnietmutter
muss am Mundstück (1) anliegen.
• Kontermutter (2) mit dem Maulschlüssel SW20 lösen.
• Blindnietmutter (a) so aufschrauben, dass die gesamte Länge L der
Blindnietmutter erfasst wird.
• So am Mundstück (1) drehen, dass der Kopf der Blindnietmutter (a) am
Mundstück anliegt.
• Kontermutter (2) fest anziehen (siehe Seite 33 „Tabelle für
Anziehdrehmomente").
Abstand M des Innengewindedornes einstellen
Achtung Materialschaden! Der Innengewindedorn darf nicht an die
Innenkante des Mundstückes anstoßen. Es muss ein Freiraum
von M = ca. 1 mm bestehen bleiben.
• Mundstück (1) so aufschrauben, dass es an dem Innengewindedorn (3)
anliegt.
• Kontermutter (2) leicht anziehen.
• Dann das Mundstück eine Umdrehung herausdrehen.
• Kontermutter (2) mit dem Maulschlüssel SW20 fest anziehen
(siehe Seite 33 „Tabelle für Anziehdrehmomente").
Nietwerkzeug einstellen
22
