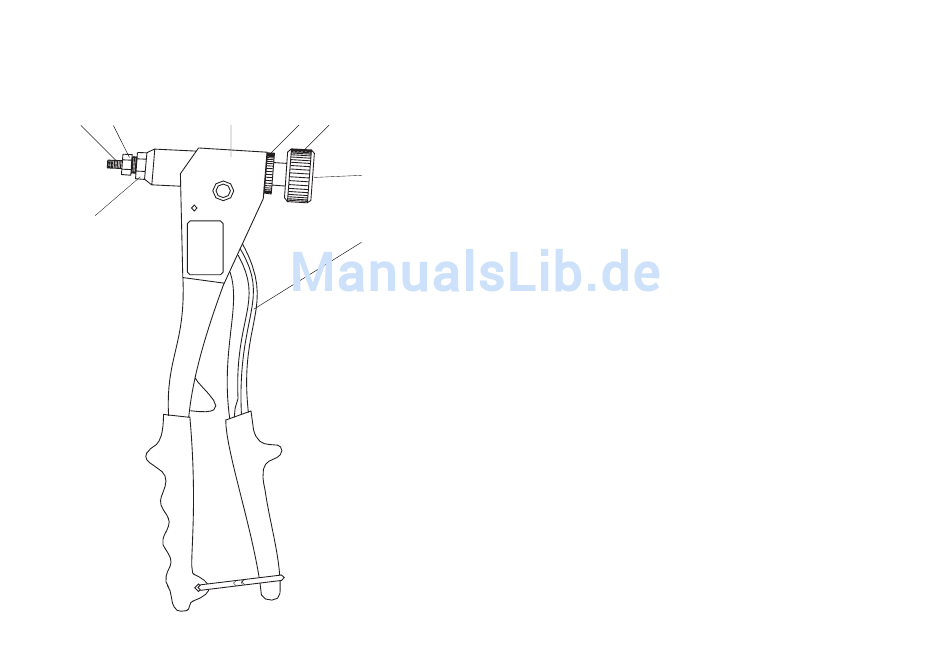

Beschreibung des Nietwerkzeuges
Das Nietwerkzeug besteht aus den folgenden bedienrelevanten
6
7
Bauteilen:
1
7.1
2
8
3
6
7
7.1
8
Gewindedorn
Für Gewinde M3, M4, M5, M6/Alu
Mundstück mit
Länge des freien Gewindedornes einstellen
Kontermutter (13)
Zangengehäuse Zum Auslösen des Nietvorganges
Hubeinstellung
Einstellen des Arbeitshubes nach
Klemmbereich und Typ der Blindnietmutter
Drehknopf
Dient zum Aufspindeln der Blindnietmutter auf
den Gewindedorn und zum Abspindeln der
Blindnietmutter
Gewindestift
Dient zum Kontern des Drehknopfes
(7) auf dem Gewindedorn (1)
Hebelarm
Überträgt die Kraft auf den Zugbolzen
9
