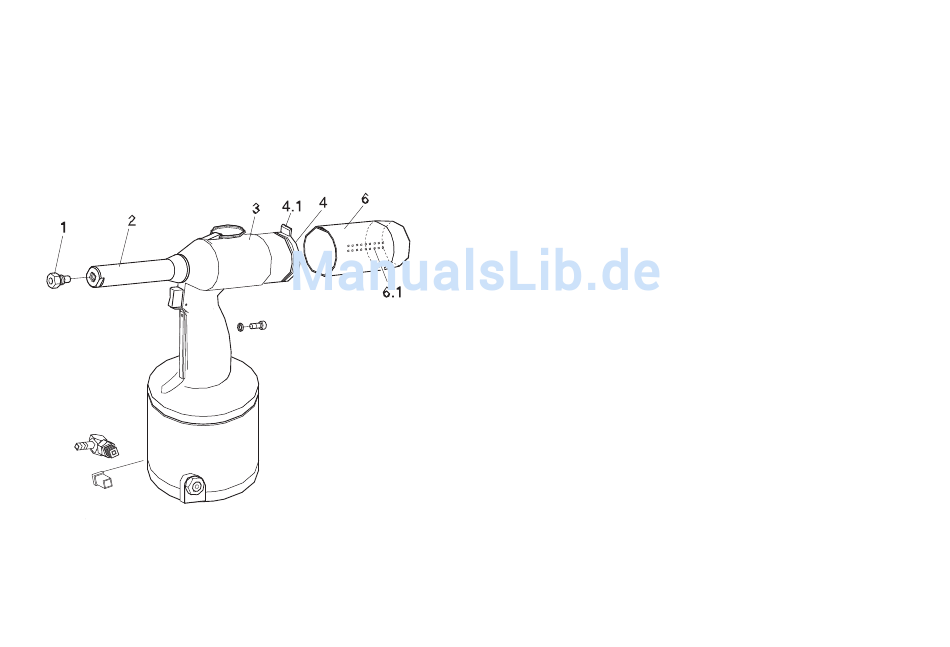

Beschreibung des Nietwerkzeuges

®
Das Nietwerkzeug TIOS
Es besteht aus den folgenden bedienrelevanten Bauteilen:
1
Mundstücke
2
Vordere Hülse
3
Hydraulik-
gehäuse
4
Stiftsicherung
6
Nietdorn-
auffangbehälter
220 wird pneumatisch-hydraulisch angetrieben.
Mundstücke für Blindniete -
(schwarz brüniert) - sind im Boden
des Gehäuses eingeschraubt
verdeckt Zwischenstück und Spannhülse
Im Gehäuse befinden sich die
Pneumatik- und Hydraulikeinheit
Schützt vor ungewolltem Austritt des
Nietdornes (die unter Federdruck stehende
Arretierungsnase (4.1) rastet bei aufgesteck-
tem Nietdornauffangbehälter (6) ein)
Dient zur Aufnahme des abgerissenen
Nietdornes (Mit Luftaustritt (6.1),
die Richtung des Luftaustrittes kann
verändert werden.)
11
