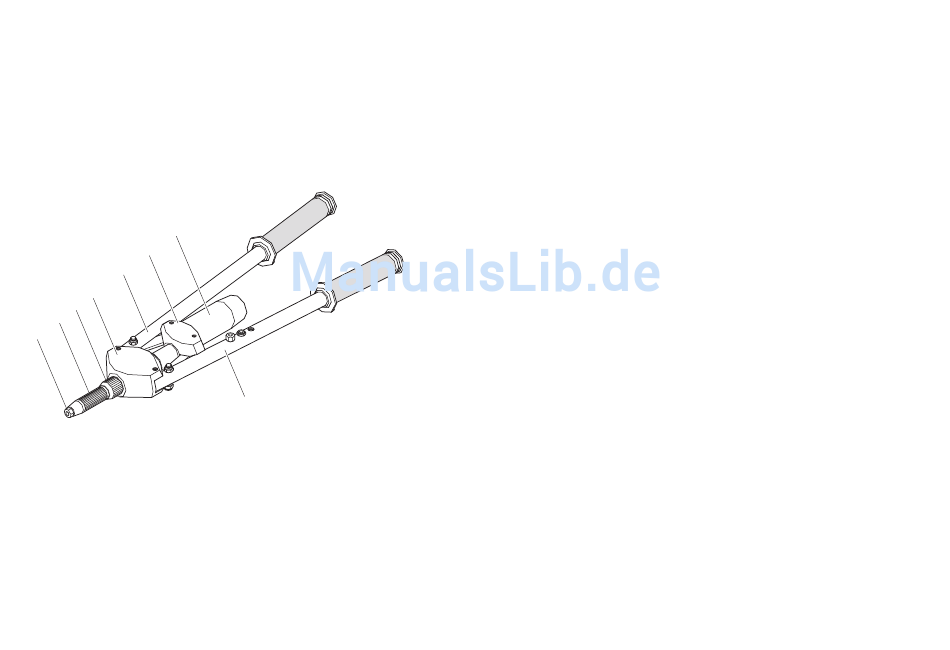

Beschreibung des Nietwerkzeuges
Die MS 6 M besteht aus den folgenden bedienrelevanten Bauteilen:
1
Mundstück
2
Vordere Hülse
3
Rändelmutter
4
Vorderes
Gehäuse
5,10
Griffrohre
6
Hinteres
Gehäuse
8
Nietdorn-
auffangbehälter
Mundstücke für Blindniete sind im
Griffrohr (10) eingeschraubt
verdeckt Spannbacken und Spannhülse
dient zur Einstellung des Arbeitshubes
dient als Gelenk für die Griffrohre (5) und (10)
und als Aufnahme für die Vordere Hülse (2)
werden zum Nieten zusammengedrückt
und dienen als Hebelarm
enthält das verdeckte Zugrohr. Wird beim
Zusammendrücken der Griffrohre (5) und (10)
zurückgezogen (Blindniet setzen). Dient als
Aufnahme für den Nietdornauffangbehälter (8).
dient zur Aufnahme des abgerissenen
Nietdornes
9
