INSTRUCTIONS DE MONTAGE
7.0 m
Mode caméra arrière : câble vert ouvert
Front camera mode: Green cable twisted
PRINCIPALES CARACTÉRISTIQUES
• Caméra compacte haute résolution pour support de plaque d'im
matriculation
• Deux solutions de montage différentes incluses dans le contenu
de l'ensemble
• La conception du système permet un montage et une utilisation à
l'avant ou à l'arrière
• Image détaillée à contraste élevé parfaitement adaptée aux condi-
tions crépusculaires
• Câble en 3 parties, avec des longueurs de câble de 0,7 m + 7,0 m
+ 0,7 m
• Affichage d'image normale ou miroir sélectionnable
LA DESCRIPTION
Le modèle de caméra de plaque d'immatriculation ZENEC ZE-
RVC55LP a été développé pour être utilisé sur presque tous les sup-
ports de plaque d'immatriculation, permettant la modernisation d'une
grande variété de véhicules. L'image peut être reproduite comme
image normale ou miroir, donc avec un montage comme caméra de
recul ou caméra avant. Avec deux options de montage différentes,
le ZE-RVC55LP est idéal pour une utilisation sur presque tous les
véhicules.
Ce produit est compatible avec une grande variété de récepteurs A/V
2-DIN du marché secondaire et la gamme de produits ZENEC E>GO,
y compris les Infotainers et Naviceivers ZENEC 2-DIN.
MISE EN GARDE :
Utilisez exclusivement le câble de connexion fourni. Le modifier ou le remplacer annulera votre garantie.
La caméra est étanche à l'eau et à la poussière et a été homologuée selon la norme internationale IP69K. Cependant, le
nettoyage du véhicule à l'aide d'appareils à jet d'eau et de vapeur à haute pression peut toujours endommager les modèles de
caméras IP69K par intrusion d'eau. Gardez une distance d'au moins un mètre entre la buse d'eau et le boîtier de la caméra.
Alternative 1
ZENEC by ACR AG ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Suisse
Représentant légal UE : ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Allemagne
www.zenec.com
0.7 m

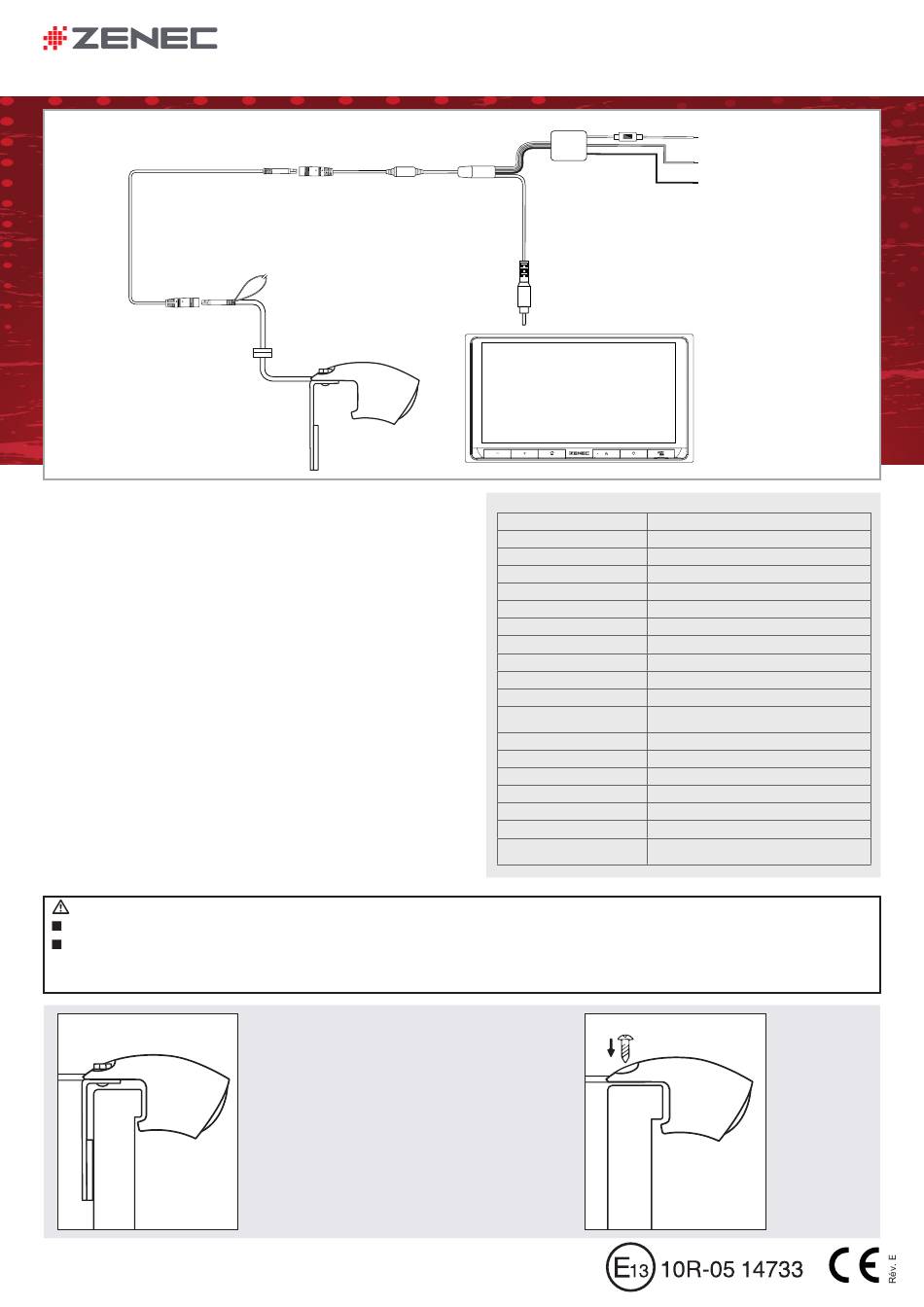

Il existe deux façons d'installer le ZE-RVC55LP :
Alternative 1 :
Vous pouvez fixer la caméra avec le support en aluminium
fourni et le tampon adhésif à l'arrière du support de plaque
d'immatriculation. Le support en aluminium peut être ajusté
en se pliant pour s'adapter au véhicule.
Alternative 2 :
Vissez la caméra directement sur le dessus du support de
plaque d'immatriculation à l'aide des vis fournies.
Percer un trou de diamètre Ø 6,5 mm et y faire passer le
câble. Le joint en caoutchouc doit sceller complètement le
trou.
CAMÉRA DE PLAQUE D'IMMATRICULATION CAMÉRA DE PLAQUE D'IMMATRICULATION
0.7 m
Video Out
(à connecter à l'écran/station)
Spécifications techniques
Périphérique d'image :
Distance focale de l'objectif :
Système de télévision :
Angle de vue :
Résolution native du capteur : 680 (H) x 512 (V) pixels
Résolution de sortie vidéo :
Fréquence d'images :
Rapport signal sur bruit :
Sensibilité à la lumière :
Sortie vidéo :
Balance des blancs :
Compensation de contre-
jour :
Correction gamma :
Contrôle de gain :
Système de synchronisation : Automatique
Alimentation :
Consommation de courant :
Indice de protection IP :
Température de
fonctionnement :
Alternative 2
ZE-RVC55LP ZE-RVC55LP
2A Fusible
Jaune: B+ 12V (KL15)
Rouge: Cam PWR (+12 V)
Noire: GND
capteur CMOS Aptina ASX340 ¼" / 6,4 mm
f1.5
NTSC / 60 Hz
180°(D) x 140°(H) x 90°(V)
> 420 lignes TV
60 champs/sec.
> 48 dB
0.5 Lux/F1.2/50IRE
1.0 Vp-p, 75 ohms CVBS
Automatique
Automatique
0.45
Automatique
12 DCV (9 V – 16 V)
40mA (DC12V) / ≤ 480mW
IP69K
-30°C~+75°C
