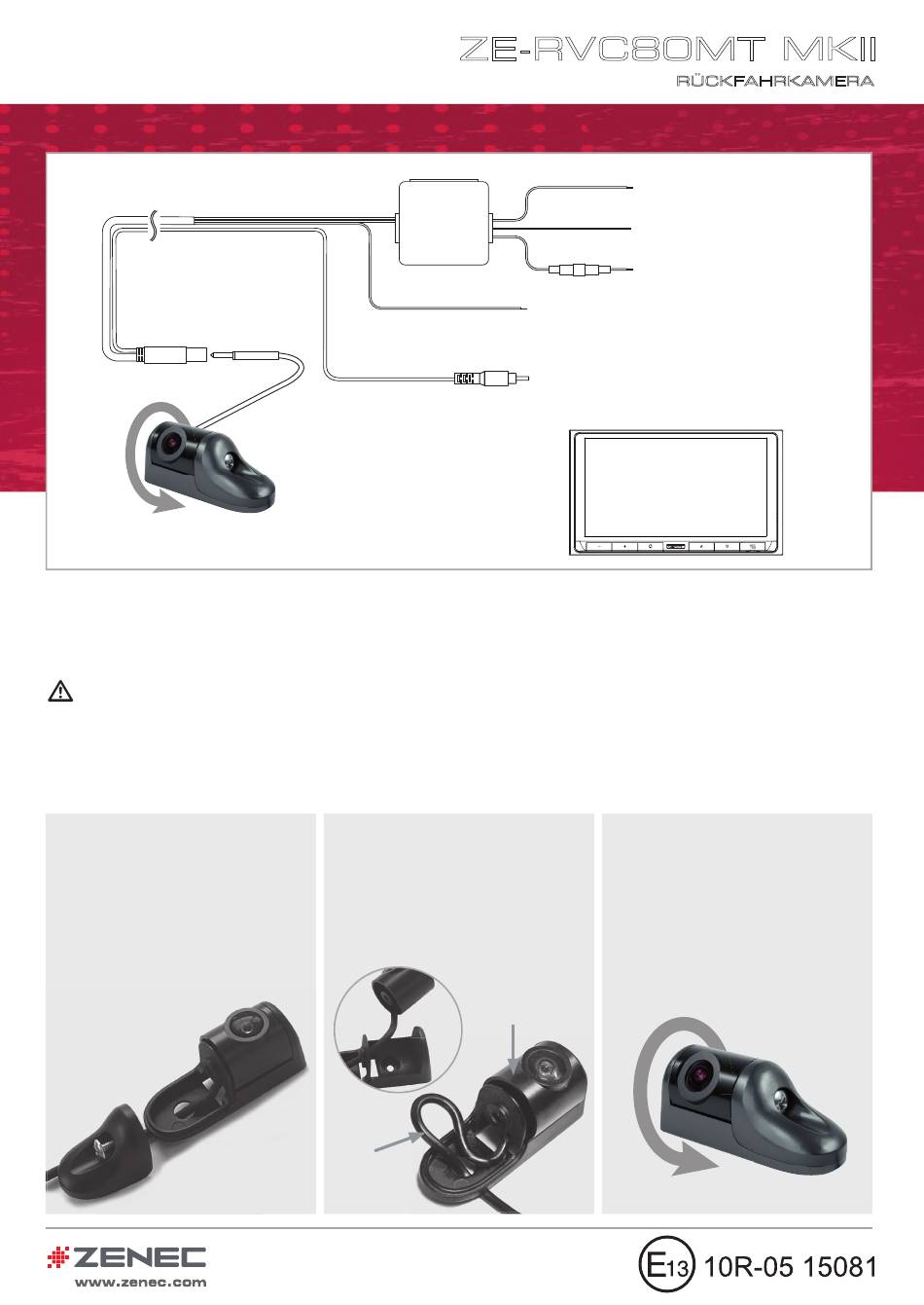

ZENEC ZE-RVC80MT MKII Montageanleitung

MONTAGEANLEITUNG
Kamera kann
gedreht werden
Die ZE-RVC80MT MKII eignet sich durch ihre kompakte Bauform auch zur Montage am Nummernschildhalter, oder unterhalb
des Stoßfängers, je nach Fahrzeugmodell und gewünschtem Resultat. Das von der Kamera wegführende Verbindungskabel kann
sehr oft durch die Zuführung der Nummernschildbeleuchtung gelegt werden. Auch bietet der hochwertige CMOS-Sensor einen
temperaturmässig erweiterten Einsatzbereich, sowie ein wasserdichtes (IP68) Gehäuse aus eloxiertem Aluminium-Druckguß.
BITTE BEACHTEN:
*
Fahrzeuge neueren Datums verwenden zur Stromversorgung der Fahrzeugaussenbeleuchtung eine über PWM Taktung generierte
(pulsierende) Spannung, welche für Bildsensor/Videoelektronik ungeeignet ist, bzw. Funktions- oder Bildstörungen zur Folge hat.
*
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Rotatable Reverse Camera / Winkelverstellbare Rückfahrkamera
Uncrew ths side cap. Cable goes
through the hole in the bracket and
remains invisible after the installation
is completed.
Schrauben Sie den seitlichen Teil der
Kamera ab. Das Kabel geht durch das
Loch in der Halterung und ist nach
Abschluss der Montage unsichtbar.
ZE-RVC80MT MKII
Form an „S" shape with the cable
before you pull the cylinder out of the
bracket. Drill a mounting hole and fix the
bracket in place.
Formen Sie das Kabel zu einem "S"
bevor Sie den Zylinder aus der Kamera-
Halterung ziehen. Bohren sie ein Loch
und befestigen Sie die Halterung.
cylinder /
Zylinder
wire /
Kabel
RÜCKFAHRKAMERA
Rot: ACC
Schwarz: GND
Gelb: Batterie +12VDC
Grün: Kabel offen erzeugt gespiegeltes Bild.
Kabel auf GND gelegt erzeugt normales Bild.
Gelb: Video Out
Cinchstecker vom Videosignalkabel
mit dem Moni-/Naviceiver verbinden
Insert the cylinder into the bracket.
Attach the side cap piece.
Rotate the cylinder into desired view
angle. Tighten the screw.
Führen Sie den Zylinder in die Kamera-
Halterung ein. Drehen Sie den Zylinder
in die gewünschte Position und ziehen
Sie die Feststellschraube an.
