ZENEC ZE-RVSC100 Montageanleitung

MOUNTING
INSTRUCTIONS

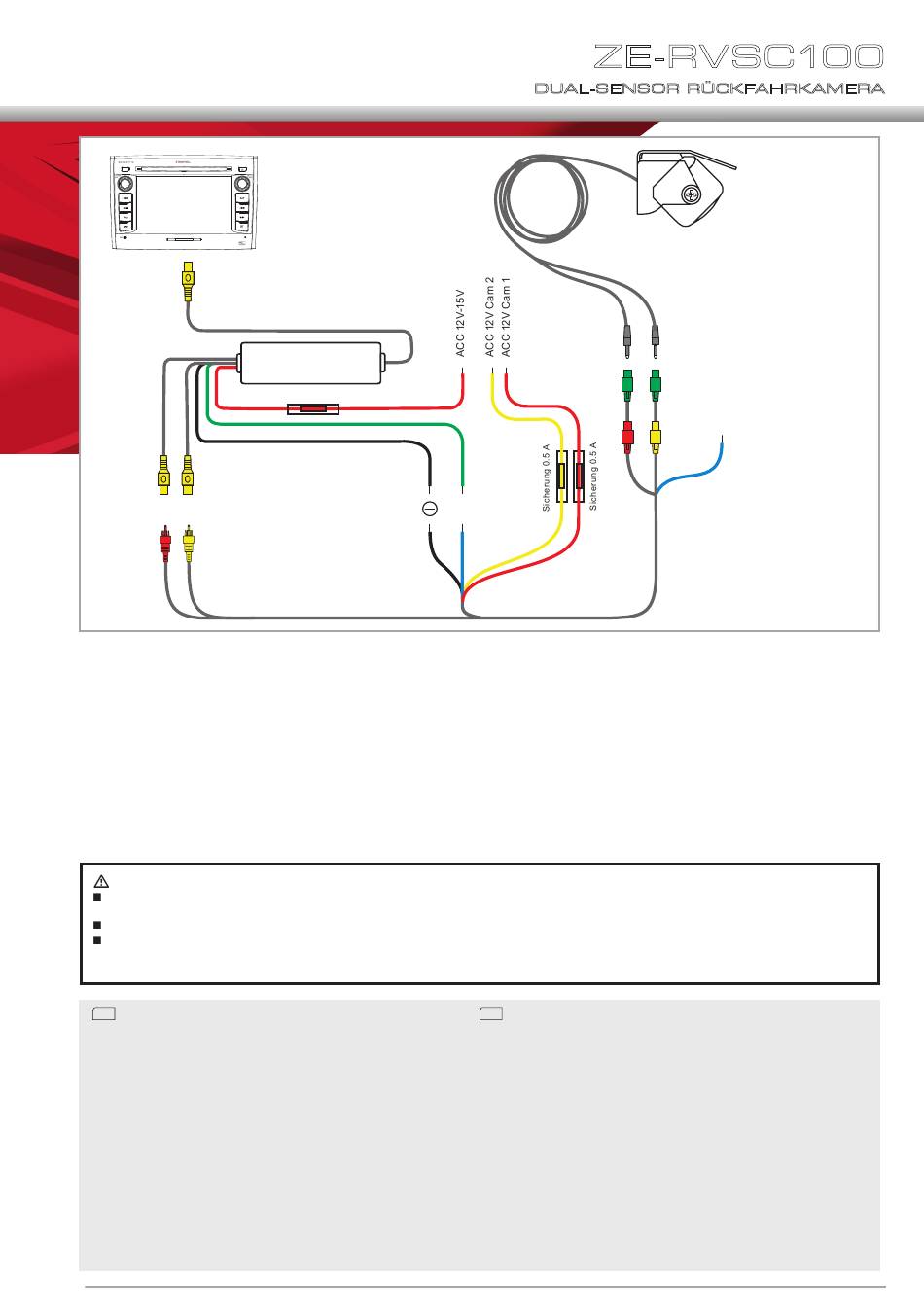

Cinch Gelb: Anschluss an
RVC Video-Out
Cam 2
Cam 1
Video 2
Video 1
HAUPTMERKMALE
• Kompakte, hochauflösende Dual-Sensor
Rückfahrkamera
• Rückfahrsignal gesteuerte Umschaltung des
Videosignals von Cam 2
• Acht Nachtsicht IR-LED's
• 3 m Hauptverbindungskabel – inkl. 15 m
Verlängerungskabel
• Pulverbeschichtetes Gehäuse aus Aluminium
Druckguss
BITTE BEACHTEN:
Fahrzeuge neueren Datums verwenden zur Stromversorgung der Fahrzeugaussenbeleuchtung eine über PWM Taktung generierte (pulsierende) Spannung,
welche für Bildsensor/Videoelektronik ungeeignet ist, bzw. Funktions- oder Bildstörungen zur Folge hat.
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP68 vor dem Eindringen von Schmutz- und Salzwasser geschützt.
Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden, könnten die Dichtungen beschädigt werden und Wasser
eindringen. Es ist daher ein Abstand von mind. 100 cm von der Strahldüse einzuhalten.
Technical Specifications:
EN
Image device:
Lens focal length Cam1/Cam2: F 1.9 / F4.0
TV system:
View angles Cam1 / Cam2:
Native sensor resolution H x V: 680 H x 512 H pixels
Resolution of video-out:
Signal to noise ratio:
Light sensitivity:
Video output:
White balance:
Gain control:
Sync system:
Power supply:
Current consumption:
IP protection rating:
Operating temperature:
Dimensions (HxWxD):
Weight:
Video switcher
Sicherung 0.5 A
GND
¼" / 6.4 mm MT9V139 Aptina
CMOS Sensor
NTSC / 60 fps
60° / 150°
> 420 TV lines
> 48 dB
0.5 Lux
1.0 Vp-p, 75 ohms
Auto
Auto
Auto
DC 12V
120mA (DC12V) / ≤ 1.5 W
IP68
-30°C~+75°C, RH 95% max.
40 x 70 x 30 mm
137 g
ZE-RVSC100
DUAL-SENSOR RÜCKFAHRKAMERA
3.0 m
3.5 mm
Klinke
Reverse
trigger
for Cam 2
15.0 m
BESCHREIBUNG:
Diese ZENEC Rückfahrkamera wurde spezifisch für den Einsatz in
Wohnwagen und Anhängern entwickelt. Die Verwendung von hoch-
wertigen Materialien für hohe Wetterbeständigkeit und lange Lebens-
dauer, als auch die clevere Konstruktion nach Schutzklasse IP68 er-
möglichen einen optimalen Betrieb in den oben genannten Zielfahr-
zeugen.
Die ZE-RVSC100 bietet ein grosses horizontales Sichtfeld von 150° /
60° (Cam1/Cam2) und mit einer grossen Auswahl von Rückfahrmoni-
toren und Steuergeräten kombiniert werden.
Diese Rückfahrkamera ist kompatibel mit allen ZENEC Moni- und Na-
viceivern, wie auch mit allen Modellen der ZENEC E>GO Produktlinie.
Technische Spezifikationen:
DE
Kamerasystem:
Brennweite Linse Cam1/Cam2:
TV System:
Betrachtungswinkel Cam1 / Cam2: 60° / 150°
Native Sensor Aufl ösung:
Aufl ösung Ausgangssignal:
Signal/Rauschabstand:
Lichtempfi ndlichkeit:
Video Ausgang:
Weissabgleich:
Helligkeitsabgleich:
Synchronisation:
Spannungsversorgung:
Stromverbrauch:
Schutzklasse:
Betriebstemperatur:
Dimensionen (HxBxT):
Gewicht:
Stromanschluss:
Rot: ACC (12V Zündung) Cam 1
Gelb ACC (12V Zündung) Cam 2
Grün: 12V Rückwärtsgang-
signal (Kamera 2 Trigger)
Blau: Zusätzliches Kabel für
Anschluss an Rückfahr -
licht, wenn kein Reverse
Signal am Head Unit ab
genommen werden kann.
¼" / 6.4 mm MT9V139 Aptina
CMOS Sensor
F 1.9 / F4.0
NTSC / 60 FPS
680 H x 512 V Pixel
> 420 TV Linien
> 48 dB
0.5 Lux
1.0 Vp-p, 75 Ohm
Automatisch
Automatisch
Automatisch
DC 12V
120mA (DC12V) / ≤ 1.5 W
IP68
-30°C~+75°C, RH 95% MAX.
40 x 70 x 30 mm
137 g
