ZENEC ZE-RVSC90 Montageanleitung

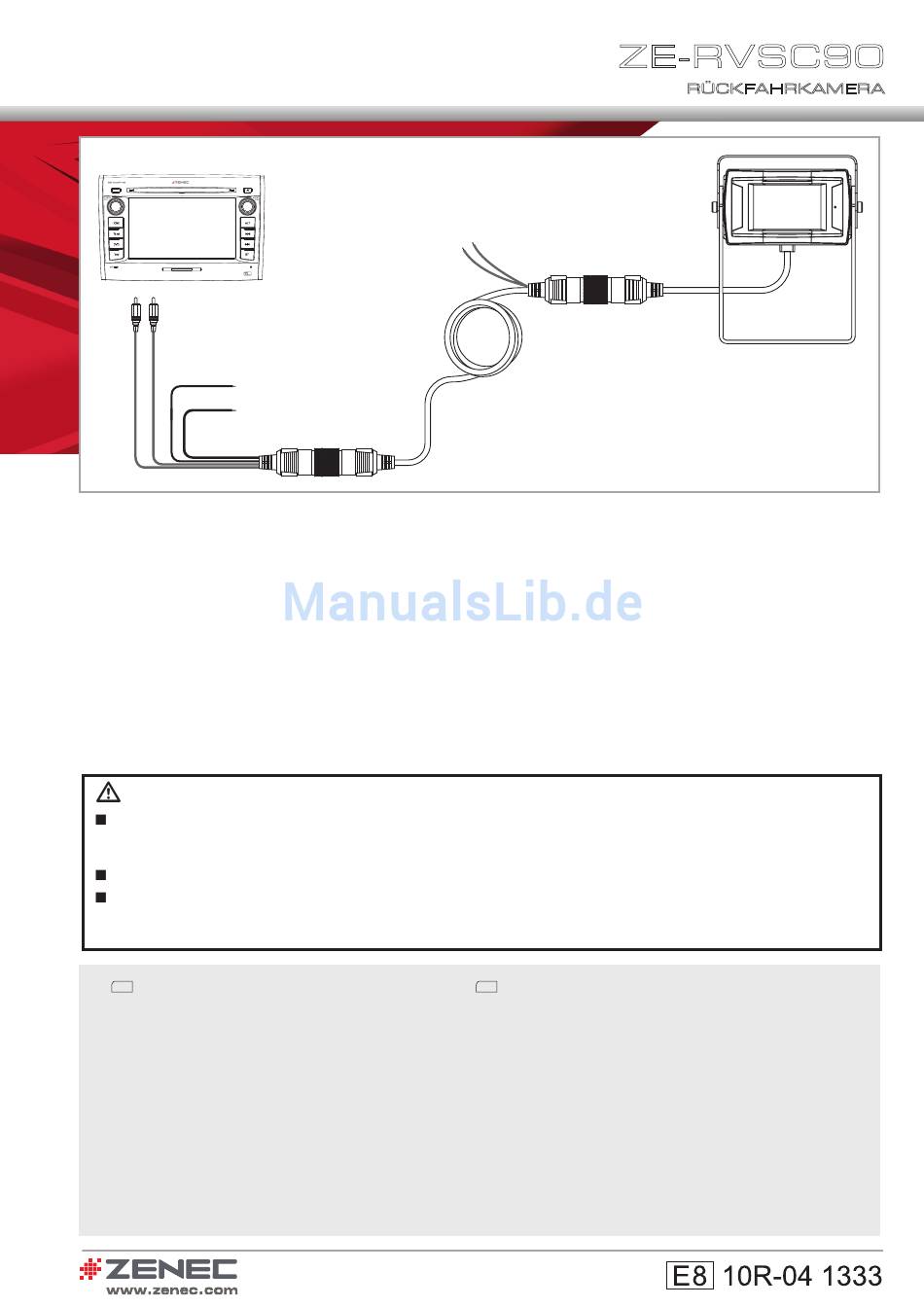

MONTAGEANLEITUNG
Head Unit
Gelb: Video Signal zum Head Unit
Rot: Audio Signal vom Mikro zum Head Unit
Rot: +12 V ACC
Schwarz: GND
HAUPTMERKMALE

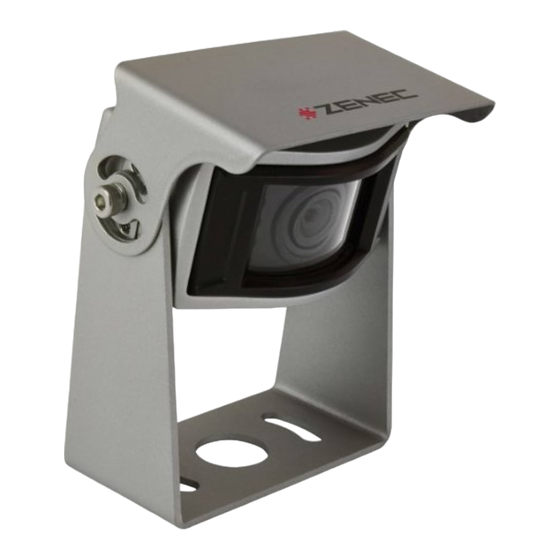

• Kompakte, hochauflösende Rückfahrkamera
• LDR gesteuerter Tag / Nacht Modus mit 10 Nachtsicht IR-LED's
• Videosignal umstellbar für Bildinversion (Spiegelbild)
• 3 m Hauptverbindungskabel mit 6 PIN Steckern – inkl. 15 m Verlängerungskabel
• Montagebügel 38 mm oder 60 mm Montageabstand im Set enthalten
• Pulverbeschichtetes Gehäuse aus Aluminium Druckguss
BESCHREIBUNG:
Diese ZENEC Rückfahrkamera wurde spezifisch für den Einsatz in Wohnwagen und Anhängern entwickelt. Die Verwendung
von hochwertigen Materialien für hohe Wetterbeständigkeit und lange Lebensdauer, als auch die clevere Konstruktion nach
Schutzklasse IP67 ermöglichen einen optimalen Betrieb in den oben genannten Zielfahrzeugen.
Die ZE-RVSC90 bietet ein grosses horizontales Sichtfeld von 150° und kann durch Bildinversion bzw. Normalbetrieb mit einer
grossen Auswahl von Rückfahrmonitoren und Steuergeräten kombiniert werden.
Diese Rückfahrkamera ist kompatibel mit allen ZENEC Moni- und Naviceivern, wie auch mit allen Modellen der ZENEC E>GO
Produktlinie.
BITTE BEACHTEN:
Fahrzeuge neueren Datums verwenden zur Stromversorgung der Fahrzeugaussenbeleuchtung eine über PWM Taktung
generierte (pulsierende) Spannung, welche für Bildsensor/Videoelektronik ungeeignet ist, bzw. Funktions- oder Bild-
störungen zur Folge hat.
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP67 vor dem Eindringen von Schmutz- und Salzwasser geschützt.
Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden, könnten die Dichtungen
beschädigt werden und Wasser eindringen. Es ist daher ein Abstand von mind. 100 cm von der Strahldüse einzuhalten.
Technical Specifications:
EN
Image device:
Lens focal length:
TV system:
View angles:
Native sensor resolution:
Resolution of video-out:
Signal to noise ratio:
Light sensitivity:
Video output:
White balance:
Gain control:
Sync system:
Power supply:
Current consumption:
IP protection rating:
Operating temperature:
Dimensions w/short bracket (HxWxD): 71 x 84 x 65 mm
Dimensions w/long bracket (HxWxD):
Weight:
Verbinden Sie die Drahtendstücke
der beiden grünen Drähte für
invertiertes Bild.
15 m
DE
¼" / 6.4 mm Sharp CCD sensor Kamerasystem:
F 1.8 Brennweite Linse:
NTSC / 60 fps TV System:
150° H x 125° V Betrachtungswinkel:
Native Sensor Aufl ösung:
628 H x 582 V pixels
> 420 TV lines Aufl ösung Ausgangssignal:
> 48 dB Signal/Rauschabstand:
0.5 Lux (IR On) Lichtempfi ndlichkeit:
1.0 Vp-p, 75 ohms Video Ausgang:
Weissabgleich:
Auto
Auto Helligkeitsabgleich:
Auto Synchronisation:
DC 12 V Spannungsversorgung:
120mA (DC12V) / ≤ 1.5 W Stromverbrauch:
Schutzklasse:
IP67
-20°C~+70°C, RH 95% max. Betriebstemperatur:
Abmessungen – Bügel kurz (H x B x T): 71 x 84 x 65 mm
99 x 84 x 65 mm Abmessungen – Bügel lang (H x B x T): 99 x 84 x 65 mm
330 gr. Gewicht:
ZE-RVSC90
6 PIN Connector
3 m
Technische Spezifikationen:
¼" / 6.4 mm Sharp CCD Sensor
F 1.8
NTSC / 60 fps
150° H x 125° V
628 H x 582 V Pixel
> 420 TV Linien
> 48 dB
0.5 Lux (IR ein)
1.0 Vp-p, 75 Ohm
Automatisch
Automatisch
Automatisch
DC 12 V
120mA (DC12V) / ≤ 1.5 W
IP67
-20°C~+70°C, RH 95% MAX.
330 gr.
RÜCKFAHRKAMERA
ZE-RVSC90
