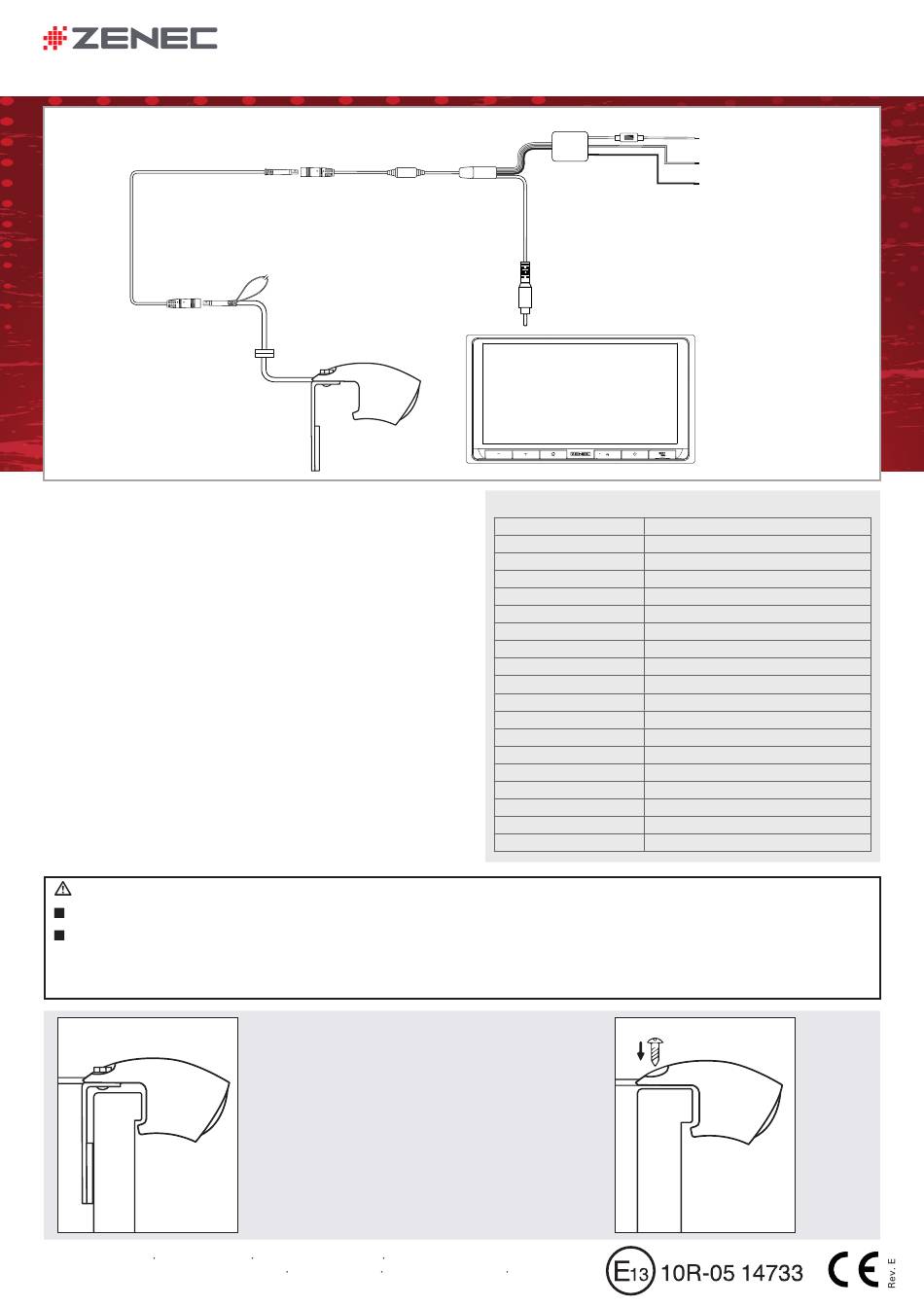

ZENEC ZE-RVC55LP Montageanleitung Seite 2

MONTAGEANLEITUNG
7.0 m
Heckkamerabetrieb: Grünes Kabel offen
Frontkamerabetrieb: Grünes Kabel verdrillt
HAUPTMERKMALE
• Kompakte, hochauflösende Kamera für Nummernschildhalter
• Zwei verschiedene Befestigungsmöglichkeiten im Lieferumfang
enthalten
• Systemdesign ermöglicht Montage und Nutzung als Front- oder
Rückfahr-Kamera
• Detailliertes kontrastreiches Bild, ideal geeignet auch für
Dämmerung
• 3-teiliges auftrennbares Systemkabel mit 0.7 m + 7.0 m + 0.7 m
Längen
• Normale oder gespiegelte Bildausgabe wählbar
BESCHREIBUNG:
ZENECs Nummernschild Kamera ZE-RVC55LP ist zur Nutzung an na-
hezu jedem Nummernschildhalter entwickelt und lässt sich aufgrund
der kompakten Bauform bei vielen Fahrzeugen einfach nachrüsten.
Das normal oder gespiegelt konfigurierbare Bild erlaubt den Einsatz
als Front- oder Rückfahrkamera. Die ZE-RVC55LP ist mit ihren zwei
verschiedenen Befestigungsmöglichkeiten hervorragend für den Ein-
satz an nahezu jedem Fahrzeug geeignet.
Dieses Produkt ist kompatibel mit einer großen Auswahl an 2-DIN A/V
Gerätemodellen des Nachrüstmarkts und der ZENEC E>GO Produkt-
linie mitsamt den ZENEC 2-DIN Infotainern und Naviceivern.
BITTE BEACHTEN:
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP69K vor dem Eindringen von Schmutz- und Salzwasser geschützt.
Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden, können selbst IP69K
spezifizierte Modelle durch eindringendes Wasser beschädigt werden. Es ist daher ein Abstand von mind. 100 cm von der
Strahldüse zur Kamera einzuhalten.
Alternative 1
ZENEC by ACR AG Bohrturmweg 1 CH-5330 Bad Zurzach Schweiz
Gesetzlicher Vertreter EU: ACR S & V GmbH Industriestr. 35 D-79787 Lauchringen Deutschland
www.zenec.com
0.7 m
Es gibt zwei Möglichkeiten die ZE-RVC55LP zu installieren:
Alternative 1:
Sie können die Kamera mit dem beiliegenden Aluminiumwinkel
und dem Klebepad auf der Rückseite des Kennzeichenhalters
ankleben. Den Aluminiumwinkel kann man durch biegen
individuell an das jeweilige Fahrzeug anpassen.
Alternative 2:
Schrauben Sie die Kamera mit Hilfe der beiliegenden Schrauben
direkt auf der Oberseite des Kennzeichenhalters fest.
Bohren Sie ein Loch mit Ø 6,5 mm Durchmesser und führen Sie
das Kabel durch dieses. Die Gummidichtung muss das Loch
komplett abdichten.
2A Sicherung
0.7 m
Video Out
(mit Infotainer / Naviceiver verbinden)
Technische Spezifikationen
Kamerasystem:
Brennweite Linse:
TV System:
Betrachtungswinkel:
Native Sensor Aufl ösung:
Aufl ösung Ausgangssignal:
Bildwiederholrate:
Signal/Rauschabstand:
Lichtempfi ndlichkeit:
Video Ausgang:
Weißabgleich:
Belichtungskompensation:
Gamma Korrektur:
Helligkeitsabgleich:
Synchronisation:
Spannungsversorgung:
Stromverbrauch:
Schutzklasse:
Betriebstemperatur:
ZE-RVC55LP ZE-RVC55LP
NUMMERNSCHILD KAMERA NUMMERNSCHILD KAMERA
Gelb: B+ 12V (KL15)
Rot: Cam PWR (+12 V)
Schwarz: GND
¼" / 6.4 mm Aptina ASX340 CMOS Sensor
f1.5
NTSC / 60 Hz
180°(D) x 140°(H) x 90°(V)
680 (H) x 512 (V) Pixel
> 420 TV Linien
60 Felder/Sek.
> 48 dB
0.5 Lux/F1.2/50IRE
1,0 Vp-p, 75 Ohm CVBS
Automatisch
Automatisch
0.45
Automatisch
Automatisch
12 DCV (9 V – 16 V)
40mA (DC12V) / ≤ 480mW
IP69K
-30°C~+75°C
Alternative 2
