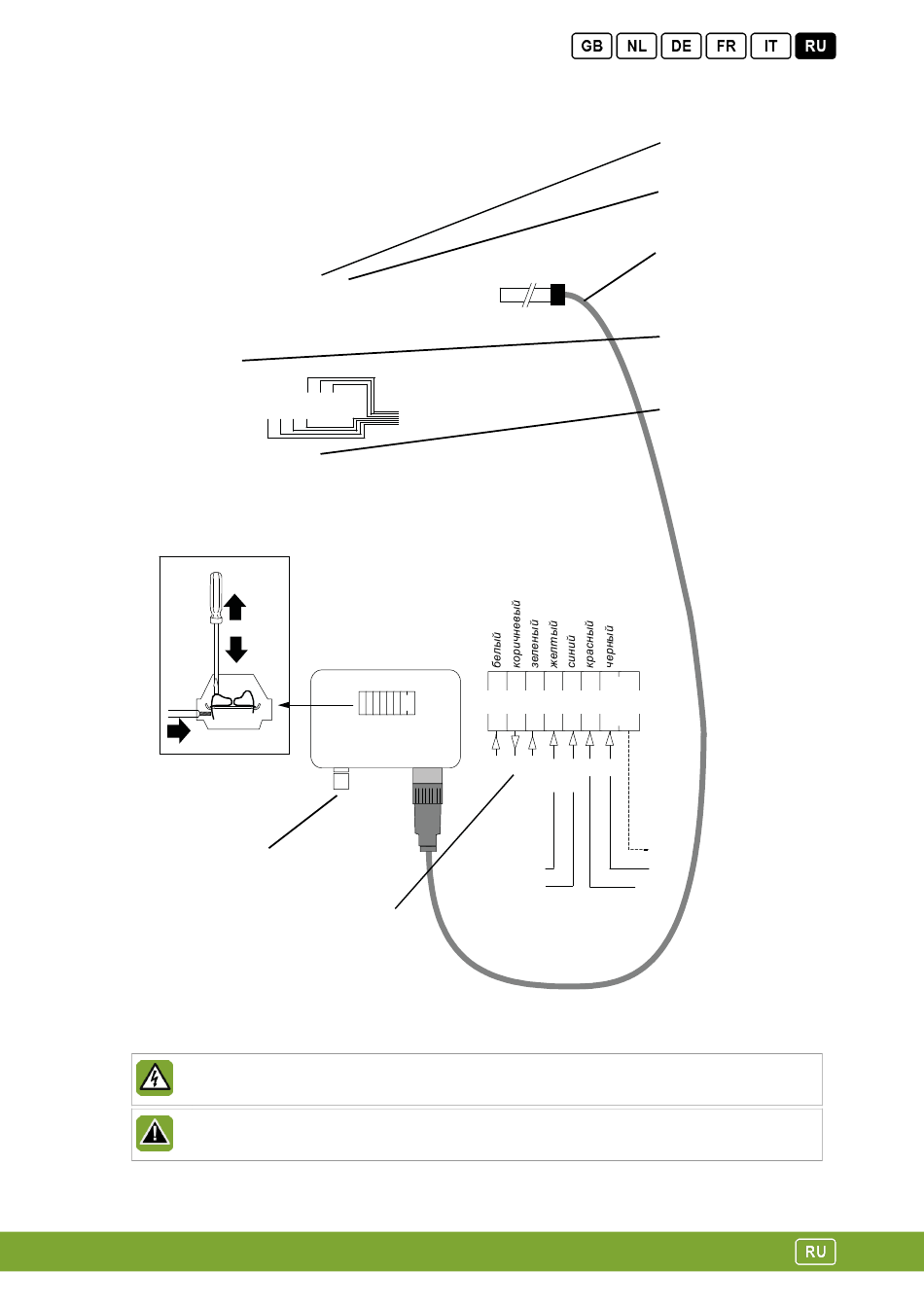

Проводное соединение
3
1
2
Кабельный ввод:
ATM 7×0.8mm
AT 4×0.8mm
Датчик обратной связи RPM,
чувствительный кнаправлению
- DSR (только для АТМ)
2.3 Установка защитного экрана (необязательно)
Перед чисткой или обслуживанием отключите вентилятор от сети питания.
Прежде чем устанавливать защитный экран, убедитесь в том, что крыльчатка не вращается.
+ s -
GND GND
IN 24
Соединительная
коробка
1 2 3 4 5 6 7 7
Клеммная колодка
- s +
IN 24
GND GND
(+) (-)
Управление
вихревой
заслонкой
Местоположение
обратной связи
Электродвигатель АТ
Экранированный
кабель 7×0.14mm²
Потенциометр
регулировки
максимального хода
Установочный
фиксатор
*
24Vac
