2. De AT(M) installeren
De AT(M) en bijbehorende onderdelen installeert u als volgt:
1. Monteer de AT(M) (zie (p. 3))
2. Sluit de AT(M) aan (zie (p. 5))
3. Plaats het beschermrooster (zie (p. 6))
Plaats een beschermrooster over de AT(M) als deze wordt geïnstalleerd op een hoogte van
minder dan 2.5 m boven de vloer en/of binnen bereik van mens/dier. Contact met roterende
onderdelen van de AT(M) kan ernstig of dodelijk letsel veroorzaken.
4. Test de AT(M) (zie (p. 7))
De openingsstand van de klep is in de fabriek ingesteld. De gesloten stand wordt automatisch
gekalibreerd tijdens het inschakelen.
2.1 Monteer de AT(M)
Bevestig de AT(M) aan een stevige constructie met voldoende draagkracht. Als bij installatie geen
rekening wordt gehouden met het draagvermogen van de constructie, kan de AT(M) vallen en
ernstig of dodelijk letsel veroorzaken.
Neem de juiste luchtstroomrichting in acht.

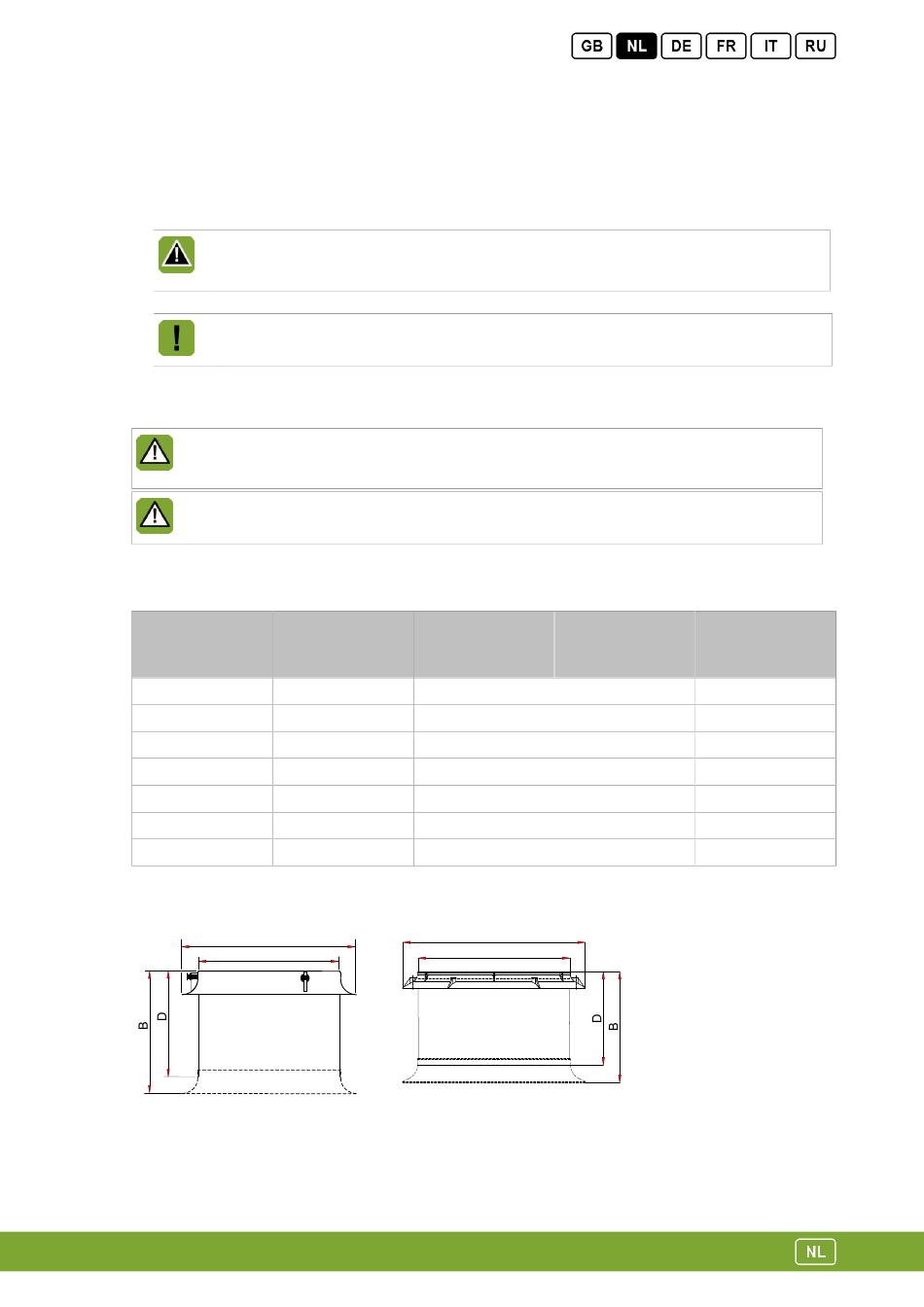

Houd bij montage rekening met de afmetingen van de verschillende typen AT(M).
Type
..35
..40
..45
..50
..56
..63
..80
35-56
Ø A B
mm mm
(inch) (inch)
440 (17.3) 393 (15.5)
502 (19.8) 398 (15.7)
565 (22.2) 404 (15.9)
628 (24.7) 410 (16.1)
702 (27.6) 418 (16.5)
775 (30.5) 571 (22.5)
985 (38.8) 595 (23.4)
63-80
A
C
Ø C
mm
(inch)
362 (14.3)
412 (16.2)
462 (18.2)
512 (20.2)
572 (22.5)
650 (25.6)
813 (32.0)
A
C
D
mm
(inch)
350 (13.8)
350 (13.8)
350 (13.8)
350 (13.8)
350 (13.8)
500 (19.7)
500 (19.7)
3
