Fixation de fils
3
1
2
Entrée de câble:
ATM 7×0.8mm
AT 4×0.8mm
Capteur de vitesse polarisé
- CVP (seulement ATM)
2.3 Installer la grille de protection (facultative)
Désactivez l'alimentation électrique avant le nettoyage ou avant toute maintenance.
Avant de monter la grille de protection, assurez-vous que le ventilateur ne fonctionne pas.
+ s -
GND GND
IN 24

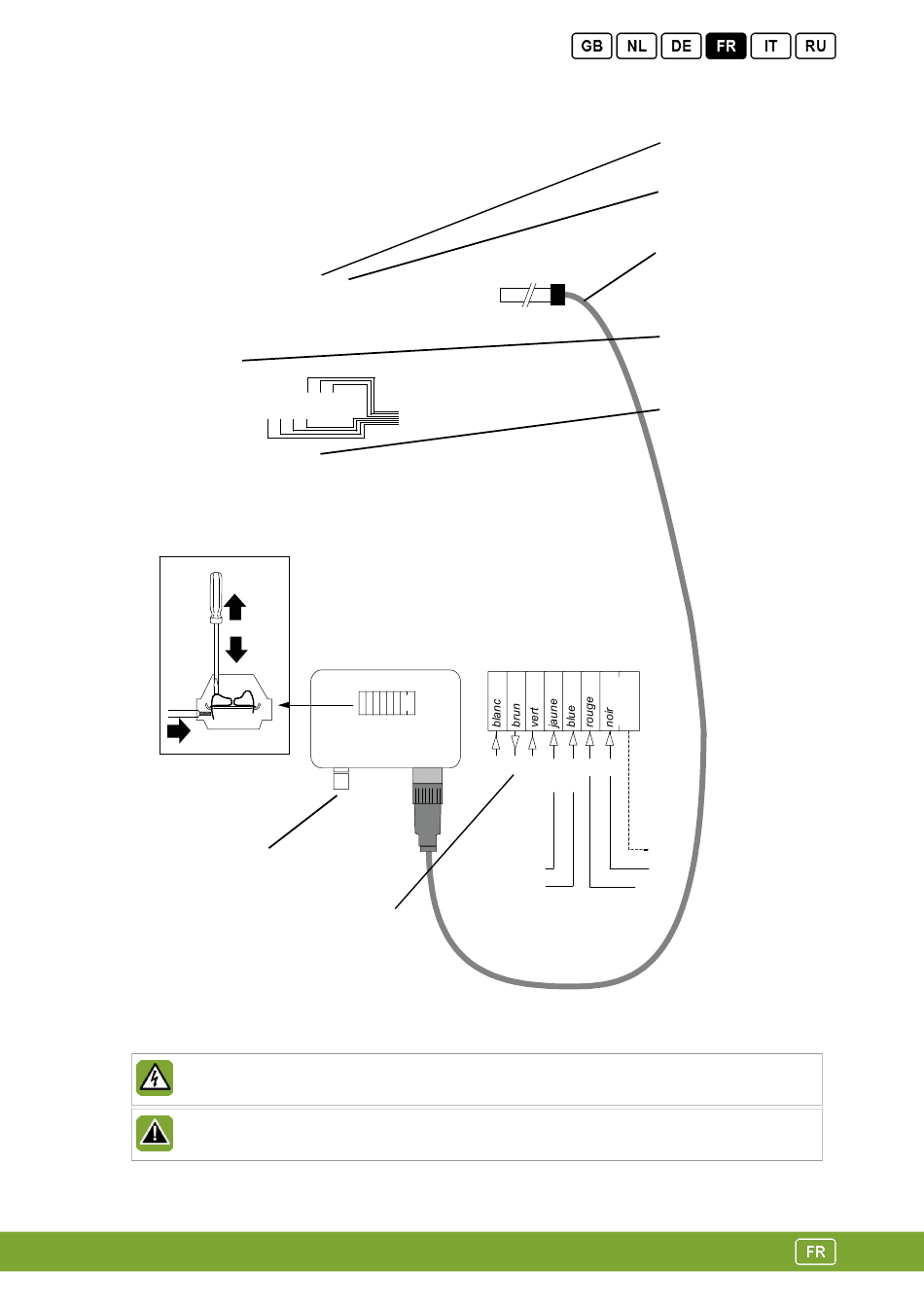

Boîtier de raccordement
Bornier
1 2 3 4 5 6 7 7
- s +
IN 24
GND GND
(+) (-)
Réglage de
trappe de
controle
Rétroaction de la
position
Moteur AT
Câble blindé
7×0.14mm²
Potentiomètre de
réglage course maxi.
Détrompeur
*
24Vac
6
