2. Installazione di AT(M)
Installare AT(M) ed i componenti associati come segue:
1. Montare AT(M) (vedi (p. 3))
2. Collegare AT(M) (vedi (p. 5))
3. Installare la griglia di protezione (vedi (p. 6))
Se AT(M) è installato ad un'altezza inferiore a 2,5 m dal pavimento e/o se AT(M) è alla portata di
animali e/o persone, è necessario installare una schermatura protettiva. Il contatto con le parti
rotanti di AT(M) può causare lesioni da gravi a mortali.
4. Collaudare AT(M) (vedi (p. 7))
La posizione aperta dell'otturatore è regolata in fabbrica. La posizione chiuso viene calibrata
automaticamente durante l'accensione.
2.1 Montare AT(M)
Montare AT(M) in o su una struttura robusta con sufficiente capacità portante. La sovrastima della
capacità portante della struttura può causare la caduta di AT(M), con conseguenti lesioni da gravi a
letali.
Considerare la direzione corretta del flusso d'aria.

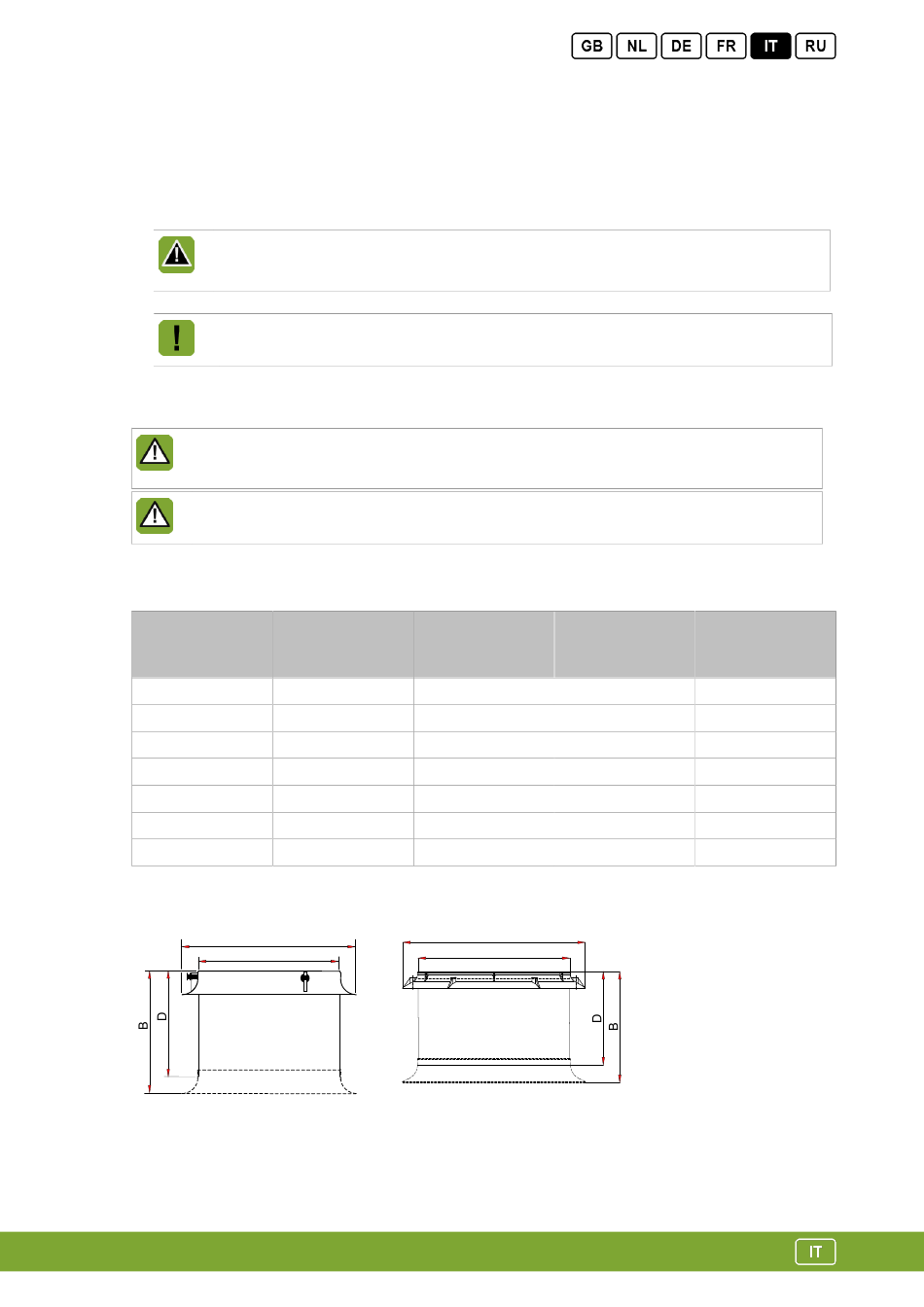

Nel corso dell'installazione tenere in considerazione le dimensioni dei vari tipi di AT(M).
Tipo
..35
..40
..45
..50
..56
..63
..80
35 – 56
Ø A B
mm mm
(pollici) (pollici)
440 (17,3) 393 (15,5)
502 (19,8) 398 (15,7)
565 (22,2) 404 (15,9)
628 (24,7) 410 (16,1)
702 (27,6) 418 (16,5)
775 (30,5) 571 (22,5)
985 (38,8) 595 (23,4)
63 – 80
A
C
Ø C
mm
(pollici)
362 (14,3)
412 (16,2)
462 (18,2)
512 (20,2)
572 (22,5)
650 (25,6)
813 (32,0)
A
C
D
mm
(pollici)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
500 (19,7)
500 (19,7)
3
