2. Монтаж AT(M)
Выполните монтаж устройства AT(M) и сопутствующих компонентов в описанном ниже порядке.
1. Установите AT(M) (см. (с. 3)).
2. Подсоедините AT(M) (см. (с. 5)).
3. Установите защитный экран (см. (с. 6)).
При монтаже AT(M) на высоте менее 2,5 м или в пределах досягаемости людей или
животных необходимо использовать защитный экран. Прикосновение к вращающимся
элементам AT(M) может привести к тяжелым увечьям или смерти.
4. Проверьте работу AT(M) (см. (с. 7)).
Открытое положение клапана регулируется в заводских условиях. Закрытое положение
автоматически калибруется в момент включения питания.

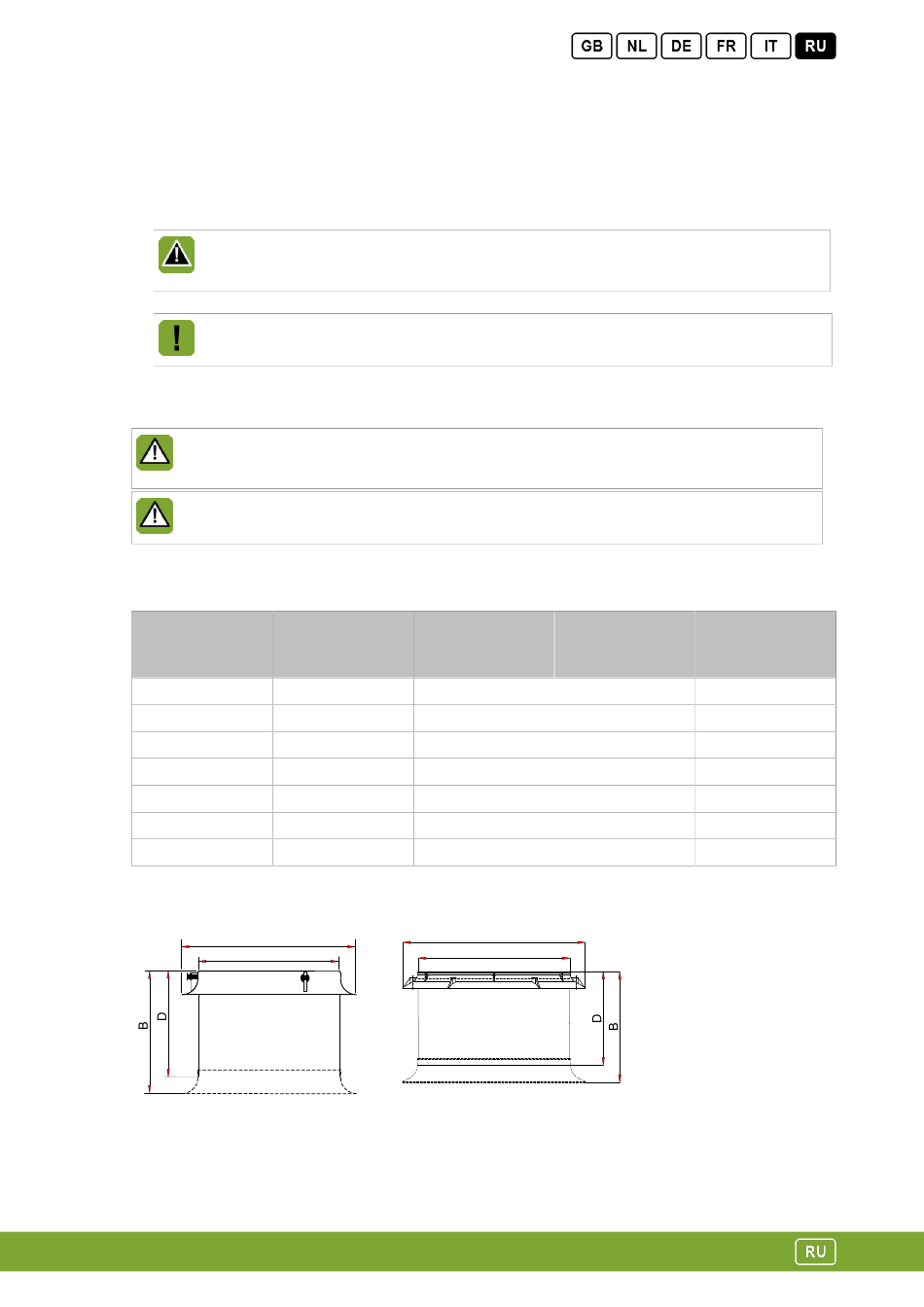

2.1 Установка AT(M)
AT(M) следует крепить к конструкциям, имеющим достаточную несущую способность.
Пренебрежение оценкой несущей способности может привести к падению AT(M), что может
повлечь тяжелые увечья или смерть.
Обратите внимание на направление воздушного потока.
При монтаже учитывайте разницу в размерах для различных моделей AT(M).
Тип
..35
..40
..45
..50
..56
..63
..80
35–56
Ø A B
мм мм
(дюймы) (дюймы)
440 (17,3) 393 (15,5)
502 (19,8) 398 (15,7)
565 (22,2) 404 (15,9)
628 (24,7) 410 (16,1)
702 (27,6) 418 (16,5)
775 (30,5) 571 (22,5)
985 (38,8) 595 (23,4)
63–80
A
C
Ø C
мм
(дюймы)
362 (14,3)
412 (16,2)
462 (18,2)
512 (20,2)
572 (22,5)
650 (25,6)
813 (32,0)
A
C
D
мм
(дюймы)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
500 (19,7)
500 (19,7)
3
