2.1.2 Schneller Einbau 35 - 80
Ein schneller Einbau gelingt nur, wenn die Konstruktion genau die gleichen Abmessungen hat wie
die Unterseite des Moduls und ausreichend stabil ist.

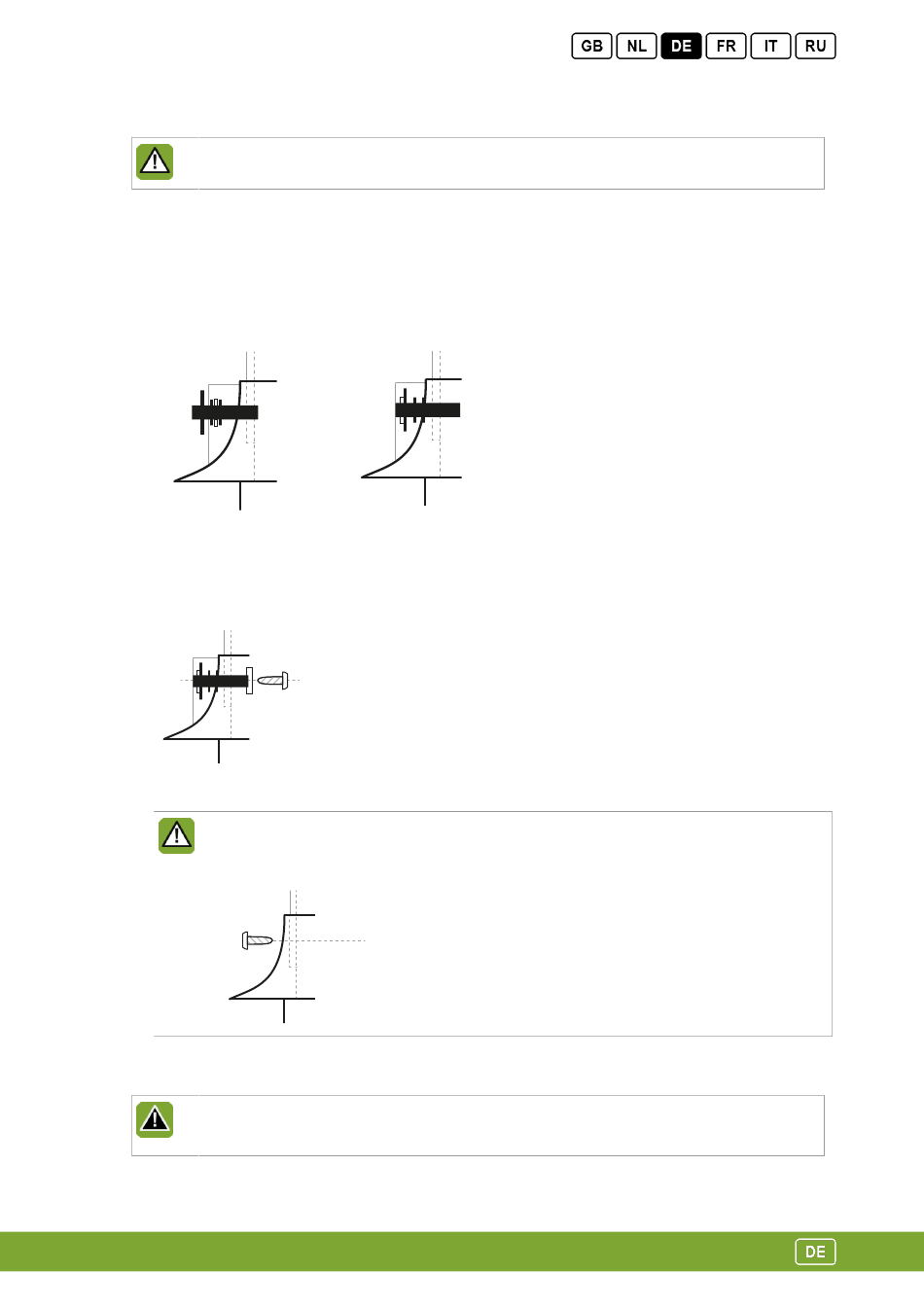

1. Das Rohr an der Unterseite des Moduls ansetzen. Achten Sie darauf, dass die Öffnungen, durch welche die
Sicherungsstifte gesteckt werden, genau gegenüber voneinander liegen.
2. Drücken Sie die Sicherungsstifte ein, so dass das Rohr mit dem Modul verbunden ist. Falls die
Sicherungsstifte nicht vollständig eingedrückt werden können (z. B. weil sie die Schaufeln berühren), diese in
halb geschlossener Position belassen.
Halb geschlossen
3. Die Sicherungsstifte sichern, indem eine Schraube mit Federring von der Innenseite des Rohrs in die
Sicherungsstifte geschraubt wird.
Bohren
50- und 56-AT(M) in Kombination mit CLICK-Verlängerungsrohren müssen mit 3 extra M4-
Schrauben (der Abstand der M4-Schrauben von einander beträgt 120°) zusätzlich zu den 3
standardmäßigen Sicherungsstiften gesichert werden.
Schutzgitter montieren
Ist der AT(M) in einer Höhe von weniger als 2,5 m über dem Boden montiert bzw. befindet sich der
AT(M) in Reichweite von Tieren/Menschen, muss ein Schutzgitter angebracht werden. Der Kontakt
mit drehenden Teilen des AT(M) kann zu schweren bis tödlichen Verletzungen führen.
Geschlossen
3x
