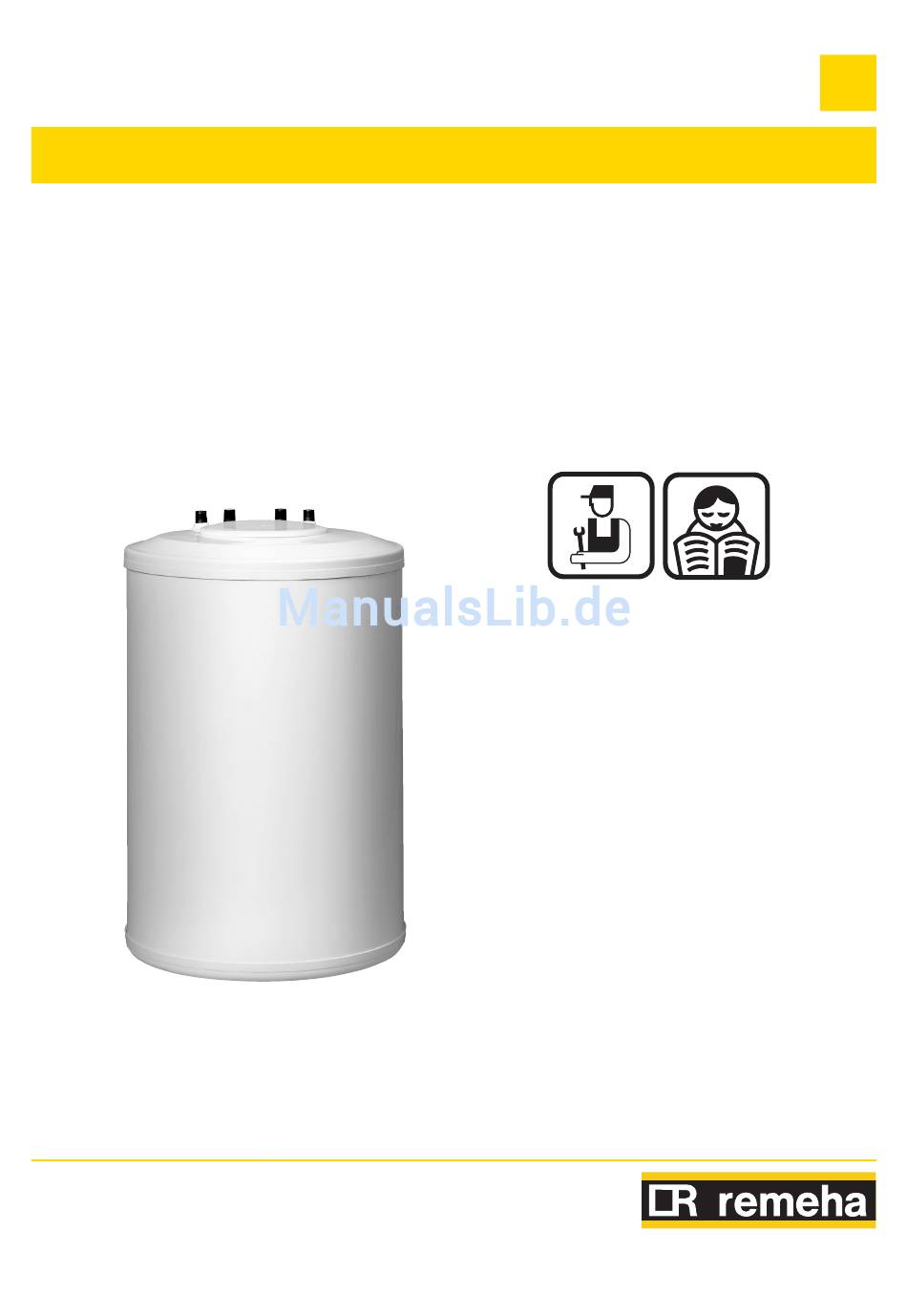

- Seite 1 Deutschland Trinkwassererwärmer SR 130 RA Installations-, Bedienungs- und Wartungsanleitung 300025955-001-02...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ...................4 Sicherheitshinweise ..........4 Empfehlungen ............5 Verantwortlichkeiten ..........6 1.3.1 Pflichten des Herstellers .........6 1.3.2 Pflichten des Installateurs ........6 1.3.3 Pflichten des Benutzers ..........7 Über diese Anleitung .................8 Benutzte Symbole ..........8 2.1.1 In der Anleitung verwendete Symbole ....8 2.1.2 An der Ausrüstung verwendete Symbole ....8 Abkürzungen ............8 Richtlinie 97/23/EG ..........9 Technische Beschreibung ...............10... - Seite 3 Inhaltsverzeichnis Elelktrischer Anschluss des Warmwasserfühlers ..........18 4.7.1 Warmwassererwärmer mit einem Heizkessel Calenta ..........18 4.7.2 Warmwassererwärmer mit einem Heizkessel Avanta Plus ...............19 Inbetriebnahme ..................20 Inbetriebnahme des Gerätes ......20 Überprüfung und Wartung ..............21 Allgemeine Hinweise ..........21 Opferanode ............21 6.2.1 Überprüfung der Magnesiumanode ......21 6.2.2 Ersetzen der Magnesiumanode und Entkalkung ............22...
- Seite 4 18/09/2015 - 300025955-001-02...
-
Seite 5: Sicherheitshinweise
SR 130 RA 1. Sicherheitshinweise Sicherheitshinweise Sicherheitshinweise GEFAHR Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus... -
Seite 6: Empfehlungen
1. Sicherheitshinweise SR 130 RA ACHTUNG Gemäß den Installationsregeln muss in den festen Kabelkanälen ein Mittel zur Stromkreisunterbrechung vorgesehen werden. ACHTUNG Den maximalen Wasserdruck am Eingang beachten, um eine korrekte Funktion des Geräts zu garantieren, siehe dazu das Kapitel "Technische Daten". -
Seite 7: Verantwortlichkeiten
SR 130 RA 1. Sicherheitshinweise Verantwortlichkeiten 1.3.1. Pflichten des Herstellers Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen europäischen geltenden Richtlinien hergestellt. Aus diesem Grund werden sie mit dem [-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert. Technische Änderungen vorbehalten. Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden: 4 Nichteinhalten der Gebrauchsanweisungen für das... -
Seite 8: Pflichten Des Benutzers
1. Sicherheitshinweise SR 130 RA 1.3.3. Pflichten des Benutzers Um einen optimalen Betrieb des Gerätes zu gewährleisten, muss der Benutzer folgende Anweisungen beachten: 4 Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen. 4 Für die Installation und die erste Inbetriebnahme muss qualifiziertes Fachpersonal beauftragt werden. -
Seite 9: Über Diese Anleitung
SR 130 RA 2. Über diese Anleitung Über diese Anleitung Benutzte Symbole 2.1.1. In der Anleitung verwendete Symbole In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes... -
Seite 10: Richtlinie 97/23/Eg
2. Über diese Anleitung SR 130 RA Richtlinie 97/23/EG Dieses Produkt stimmt mit der Richtlinie 97/23/EG des Europäischen Parlaments und des Rates über Druckgeräte Artikel 3, Absatz 3 überein. 18/09/2015 - 300025955-001-02... -
Seite 11: Technische Beschreibung
SR 130 RA 3. Technische Beschreibung Technische Beschreibung Allgemeine Beschreibung Der Warmwassererwämer SR 130 RA wird an die klassischen Wandheizkessel angeschlossen. Das Gerät wird mit einem NTC- Fühler mit Stecker und mit einer Befestigungsschiene geliefert. Wichtigste Komponenten: 4 Die Behälter bestehen aus Qualitätsstahl und sind innen mit einer bei 850 °C glasierten Email-Beschichtung in Trinkwasserqualität... -
Seite 12: Technische Daten
3. Technische Beschreibung SR 130 RA Technische Daten 3.2.1. Eigenschaften des Trinkwassererwärmers Trinkwassererwärmer SR 130 RA Primärkreis (Heizwasser) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Mpa (bar) 1 (10) Inhalt des Wärmetauschers Liter Heizfläche Sekundärkreis (Trinkwasser) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Mpa (bar) 1 (10) -
Seite 13: Anlage
SR 130 RA 4. Anlage Anlage Vorschriften für die Installation ACHTUNG Die Installation des Gerätes muss durch qualifiziertes Personal gemäß den geltenden örtlichen und nationalen Vorschriften erfolgen. GEFAHR Temperaturgrenzwert an den Zapfstellen: Die Maximaltemperatur des Warmwassers an den Zapfstellen ist Gegenstand besonderer Bestimmungen in den verschiedenen Verkaufsländern, um die Verbraucher zu... -
Seite 14: Aufstellung
Das Gerät: 4 in einem frostgeschützten Raum installieren 4 möglichst dicht an der Zapfstelle aufstellen, um Wärmeverluste der Leitungen auf ein Minimum zu beschränken Die SR 130 RA Speicher sind unter die Wandheizkessel zu stellen. 4.4.3. Hauptabmessungen Wärmetauschereingang G 3/4 Wärmetauscherausgang G 3/4... -
Seite 15: Hydraulisches Anschluss-Schema
SR 130 RA 4. Anlage Zwischen Warmwassererwärmer und Heizkessel einzuhaltender Freiraum: Calenta = > 250 mm Avanta = 446 mm Speicher Heizkessel Mauer R: Konisches Gewinde G: Zylindrisches Außengewinde, Flachdichtend Hydraulisches Anschluss-Schema Absperrventil Kaltwassereintritt Druckminderer Sicherheitsgruppe Warmwasseraustritt 8953N155-C Kaltwasserzufluss mit Rückflussverhinderer... -
Seite 16: Hydraulische Anschlüsse
4. Anlage SR 130 RA Hydraulische Anschlüsse 4.6.1. Hydraulischer Anschluss des Primärkreises (Wärmetauscherkreis) n Warmwassererwärmer mit Gas-Wandbrennwertkessel Den Verbindingssatz EA137 verwenden, um den Warmwassererwärmer mit dem Heizkessel zu verbinden. Wärmetauschereingang Warmwasseraustritt Kaltwassereintritt Wärmetauscherausgang ACHTUNG Beim Anschließen der Schläuche die Dichtungen einfügen. - Seite 17 SR 130 RA 4. Anlage 4 Das Sicherheitsventil gut zugänglich in der Nähe des Trinkwarmwassererwärmers installieren. n Dimensionierung 4 Der Durchmesser der Sicherheitsgruppe und ihres Anschlusses an den Trinkwassererwärmer muss mindestens so groß sein wie der Durchmesser des Kaltwasserzulaufs des Trinkwassererwärmers.
- Seite 18 4. Anlage SR 130 RA ACHTUNG Beim Anschluss an eine Kupferleitung, muss zwischen dem Warmwasserausgang des Speichers und dieser Leitung eine Muffe aus Stahl, Guss oder Isoliermaterial verwendet werden, damit jegliche Korrosion des Anschlusses vermieden wird. n Kaltwasser-/Trinkwasseranschluss Den Kaltwasserzulauf gemäß dem Hydraulikinstallationsschema anschließen.
-
Seite 19: Elelktrischer Anschluss Des Warmwasserfühlers
SR 130 RA 4. Anlage n Maßnahmen zum Verhindern des Rückfließens von erwärmtem Wasser Im Kaltwasserzulauf des Brauchwasserkreises ist ein Rückschlagventil vorzusehen. Elelktrischer Anschluss des Warmwasserfühlers 4.7.1. Warmwassererwärmer mit einem Heizkessel Calenta WARNUNG Die Elektroanschlüsse müssen unbedingt spannungslos von einem Elektrofachmann durchgeführt werden. -
Seite 20: Warmwassererwärmer Mit Einem Heizkessel Avanta Plus
4. Anlage SR 130 RA 2. Den Speicherfühler an der entsprechenden Klemme des Schaltfelds anschließen. 4.7.2. Warmwassererwärmer mit einem Heizkessel Avanta Plus WARNUNG Die Elektroanschlüsse müssen unbedingt spannungslos von einem Elektrofachmann durchgeführt werden. 1. Zugriff zur Klemmleiste des Heizkessels. ¼ Siehe Installations- und Wartungsanleitung des Heizkessels. -
Seite 21: Inbetriebnahme
SR 130 RA 5. Inbetriebnahme Inbetriebnahme Inbetriebnahme des Gerätes ACHTUNG Die Erstinbetriebnahme darf nur durch zugelassenes Fachpersonal erfolgen. 1. Den Brauchwasserkreis durchspülen und den Trinkwassererwärmer über das Kaltwasserzulaufrohr füllen. 2. Warmwasserhahn öffnen. 3. Eine Auslaufstelle (z. B. Warmwasserhahn) geöffnet lassen und den Speicher über das Kaltwasserzulaufrohr vollständig mit... -
Seite 22: Überprüfung Und Wartung
6. Überprüfung und Wartung SR 130 RA Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Es dürfen nur Originalersatzteile verwendet werden. Opferanode 6.2.1. Überprüfung der Magnesiumanode Die Anode visuell kontrollieren. 4 Die Anode muss ersetzt werden, wenn ihr Durchmesser kleiner als 15 mm ist. -
Seite 23: Ersetzen Der Magnesiumanode Und Entkalkung
SR 130 RA 6. Überprüfung und Wartung 6.2.2. Ersetzen der Magnesiumanode und Entkalkung Für den Reinigungsdeckel eine neue Lippendichtung und einen neuen Sprengring vorsehen. 1. Die Kaltwasserzufuhr absperren. 2. Warmwasserhahn öffnen. 3. Sicherheitsgruppe Hahn öffnen. 4. Die Haube A mittels breitem Schraubenzieher entfernen (siehe Detail), dann die Isolierung. -
Seite 24: Reinigung Der Verkleidung
6. Überprüfung und Wartung SR 130 RA WARNUNG Die Nichteinhaltung dieser Wartungsvorschrift kann zu einer Beschädigung des Behälters des Warmwassererwärmers führen und seine Garantie ungültig machen. Reinigung der Verkleidung Die Außenflächen der Geräte mit einem feuchten Tuch und einem milden Reinigungsmittel reinigen. -
Seite 25: Wartungsprotokoll
SR 130 RA 6. Überprüfung und Wartung Wartungsprotokoll Datum Vorgenommene Kontrollen Bemerkungen Ausführender Unterschrift _____ _________ ______________________________ _____________________ _______________ ____________ 18/09/2015 - 300025955-001-02... -
Seite 26: Ersatzteile
Sie in diesem Fall ausschließlich Original-Ersatzteile oder empfohlene Ersatzteile und Materialien. Schicken Sie das auszuwechselnde Teil bitte an die Abteilung für Warenrücksendungen von Remeha, wenn das entsprechende Teil noch die Garantie genießt (siehe die Allgemeinen Verkaufs- und Lieferungsbedingungen). Achten Sie immer darauf, Ihrer Rücksendung das vollständig ausgefüllte Rücksendeformular beizulegen,... -
Seite 27: Ersatzteile
SR 130 RA 7. Ersatzteile Ersatzteile Kennziffern Artikel-Nr. Bezeichnung 8953-8579 Schutzanode komplett 8375-4945 Masseleitung 8953-5528 Reinigungsdeckel komplett 89705511 Satz Dichtung 7 mm + Sprengring 8953-8593 Haube 9536-2445 NTC-Warmwasserfühler 5 m 8199-4919 Stecker 2-polig WW-Fühler 8953-5529 Zubehörbeutel 18/09/2015 - 300025955-001-02... -
Seite 28: Garantie
8. Garantie SR 130 RA Garantie Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können. -
Seite 29: Anhang
Anhang Information über die Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung... - Seite 30 Inhaltsverzeichnis Inhaltsverzeichnis Besondere Hinweise ................. 3 Empfehlungen .
-
Seite 31: Besondere Hinweise
Dieses Produkt entspricht der Europäischen Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte. Technische Daten – Warmwasserspeicher Tab.1 Technische Parameter für Warmwasserspeicher SR 130 RA Speichervolumen Warmhalteverluste Hinweis: Die Energieverbrauchskennzeichnungen, Produktdatenblätter und Technischen Daten der in unserem Katalog angebotenen Produkt... - Seite 32 Remeha GmbH Rheiner Strasse 151 48282 Emsdetten Tel: +49 2572 9161 - 0 Fax: +49 2572 9161 - 102 Internet: www.remeha.de E-mail: info@remeha.de © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden.
