REMEHA RemaSol 300SE-2S Bedienungsanleitung
Solarspeicher
Vorschau ausblenden
Andere Handbücher für RemaSol 300SE-2S:
- Installations- und wartungsanleitung (73 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für REMEHA RemaSol 300SE-2S
Inhaltszusammenfassung für REMEHA RemaSol 300SE-2S

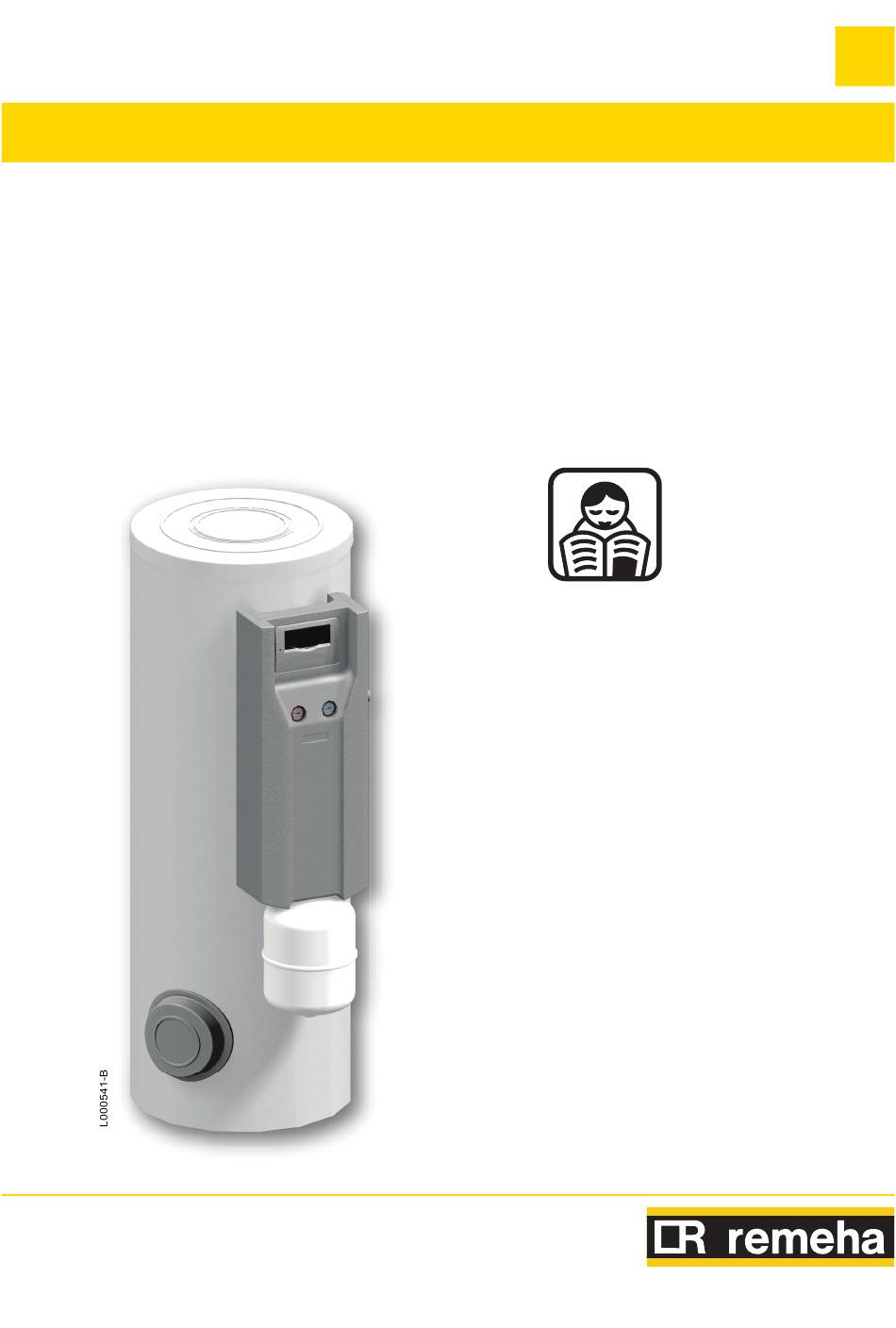

- Seite 1 RemaSol Solarspeicher 200SE-2S - 300SE-2S Bedienungs- Anleitung 7607627-06...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ...................4 Sicherheitshinweise ..........4 Empfehlungen ............6 Verantwortlichkeiten ..........7 1.3.1 Pflichten des Herstellers .........7 1.3.2 Pflichten des Installateurs ........8 1.3.3 Pflichten des Benutzers ..........8 Über diese Anleitung .................9 Benutzte Symbole ..........9 2.1.1 In der Anleitung verwendete Symbole ....9 2.1.2 An der Ausrüstung verwendete Symbole ....9 Abkürzungen ............9 Technische Beschreibung ...............10 Zulassungen ............10... - Seite 3 Inhaltsverzeichnis Einschalten und Ausschalten der Regelung .............16 Überprüfung und Wartung ..............17 Allgemeine Hinweise ..........17 Sicherheitsarmatur ..........17 Reinigung der Verkleidung ........17 Kontrolle der Magnesiumanode ......17 Bei Störungen ...................18 Störungen und Abhilfe ........18 Technische Daten ..................19 Solar-Warmwasser-Speicher ......19 Garantie .....................20 Allgemeine Angaben ..........20 Garantiebedingungen .........20 Anhang –...
- Seite 4 26/04/2016 - 7607627-06...
-
Seite 5: Sicherheitshinweise
200SE-2S - 300SE-2S 1. Sicherheitshinweise Sicherheitshinweise Sicherheitshinweise GEFAHR Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. - Seite 6 1. Sicherheitshinweise 200SE-2S - 300SE-2S ACHTUNG Druckbegrenzer 4 Der Druckbegrenzer (Sicherheitsventil oder Sicherheitsgruppe) muss regelmäßig betätigt werden, um Kalkablagerungen zu entfernen und sich zu vergewissern, dass er nicht blockiert ist. 4 Der Druckbegrenzer muss an einen Ablaufschlauch angeschlossen werden. 4 Da Wasser aus dem Ablaufschlauch abfließen kann, muss dieser in frostfreier Umgebung kontinuierlich nach unten geneigt verlaufen und das Ende an der Luft...
-
Seite 7: Empfehlungen
200SE-2S - 300SE-2S 1. Sicherheitshinweise ACHTUNG Den maximalen Wasserdruck am Eingang beachten, um eine korrekte Funktion des Geräts zu garantieren, siehe dazu das Kapitel "Technische Daten". GEFAHR Bei Austreten von Rauch oder Kältemittel: Gerät ausschalten. Fenster öffnen. Örtlichkeiten räumen. Qualifiziertes Fachpersonal benachrichtigen. -
Seite 8: Verantwortlichkeiten
1. Sicherheitshinweise 200SE-2S - 300SE-2S Die Anweisungen und Sicherheitshinweise am Gerät dürfen niemals entfernt oder verdeckt werden und müssen während der gesamten Lebensdauer des Gerätes lesbar bleiben. Die Aufkleber mit den Anweisungen und Sicherheitshinweisen sofort ersetzen, wenn sie beschädigt oder unlesbar sind. WARNUNG Die Stromzufuhr zur Solarregelung niemals unterbrechen, nicht einmal bei längerer... -
Seite 9: Pflichten Des Installateurs
200SE-2S - 300SE-2S 1. Sicherheitshinweise 1.3.2. Pflichten des Installateurs Dem Installateur obliegt die Installation und die erste Inbetriebnahme des Gerätes. Der Installateur muss folgende Anweisungen beachten: 4 Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen. 4 Installation in Übereinstimmung mit den geltenden Vorschriften und Normen. -
Seite 10: Über Diese Anleitung
2. Über diese Anleitung 200SE-2S - 300SE-2S Über diese Anleitung Benutzte Symbole 2.1.1. In der Anleitung verwendete Symbole In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes sicherstellen. -
Seite 11: Technische Beschreibung
200SE-2S - 300SE-2S 3. Technische Beschreibung Technische Beschreibung Zulassungen 3.1.1. Zertifizierungen Das vorhandene Produkt stimmt mit den Vorschriften folgender europäischer Richtlinien und Normen überein: 4 Richtlinie für Schwachstrom 2014/35/UE. Betroffene Norm: EN 60.335.1. Betroffene Norm: EN 60.335.2.21. 4 Richtlinie für Elektromagnetische Verträglichkeit 2014/30/UE. Betroffene Normen: EN 50.081.1, EN 50.082.1, EN 55.014 Wichtigste Komponenten 3.2.1. -
Seite 12: Schaltfelder
3. Technische Beschreibung 200SE-2S - 300SE-2S Schaltfelder 3.3.1. Beschreibung der Tasten Taste ): Den Cursor nach oben bewegen. Den Wert des Parameters vergrößern. Taste B: Einen ausgewählten Parameter aufrufen. Die Änderung eines Wert bestätigen. Taste (: M002759-A Den Cursor nach unten bewegen. Den Wert des Parameters verringern. -
Seite 13: Led-Anzeige
200SE-2S - 300SE-2S 3. Technische Beschreibung n Betriebsanzeigen Konstant Blinkendes Status angezeigtes Symbol Symbol Solarpumpe aktiviert. Zusatzheizung aktiviert. Solltemperatur des M002761-A Warmwassererwärmers überschritten. Kühlfunktion des Sonnenkollektors oder des Warmwassererwärmers aktiviert. Frostschutzfunktion aktiv. Frostschutzfunktion aktiv (in Betrieb). Mindesttemperatur der Sonnenkollektoren überschritten. Maximaltemperatur des Warmwassererwärmers überschritten. -
Seite 14: Bedienung Des Gerätes
4. Bedienung des Gerätes 200SE-2S - 300SE-2S Bedienung des Gerätes Anzeige der gemessenen Werte Die Messwerte mit den Tasten ( und ) durchblättern. Parameter Beschreibung Bemerkungen Kollektor-Temperatur Fühler S1. Der Anzeigekanal TC zeigt die aktuelle Temperatur des Fühlers für den Kollektor in °C an. -
Seite 15: Betreiber-Einstellungen
200SE-2S - 300SE-2S 4. Bedienung des Gerätes Betreiber-Einstellungen 4.2.1. Uhrzeit einstellen 1. Mit den Tasten ( und ) den Kanal HRE auswählen. 2. Die Taste B für 2 Sekunden drücken. 3. Mit den Tasten ( und ) die Stunde einstellen. 4. -
Seite 16: Bei Längerer Abwesenheit
4. Bedienung des Gerätes 200SE-2S - 300SE-2S 4.2.4. Bei längerer Abwesenheit Bei längerer Abwesenheit die elektrische Zusatzheizung ausschalten, sofern die Funktion aktiviert ist, und den Sollwert des Solar-Warmwassererwärmers reduzieren: 1. Den 3-stufigen Schalter auf 0 stellen. 2. Mit der Taste ( bis zum letzten Anzeigekanal (HRE) vorgehen. 3. -
Seite 17: Einschalten Und Ausschalten Der Regelung
200SE-2S - 300SE-2S 4. Bedienung des Gerätes 4 Den Modus Winter w wählen (max. 2 Stunden, je nach erforderlichem Volumen des auf 40 °C erwärmten Warmwassers), um den Sonnenmangel im Winter auszugleichen. Falls erforderlich, wird der als Nebenzeit programmierte Zeitraum auf 16-18 Uhr eingestellt, also auf das Ende des Tages, wenn der solare Beitrag geringer ist, und kurz vor der Entnahmeperiode ¼Siehe Kapitel: "Die Freigaben der Zusatzheizung ändern",... -
Seite 18: Überprüfung Und Wartung
5. Überprüfung und Wartung 200SE-2S - 300SE-2S Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Es dürfen nur Originalersatzteile verwendet werden. Sicherheitsarmatur Das Ventil bzw. die Sicherheitsgruppe am Kaltwassereingang muss mindestens 1x monatlich betätigt werden, um sich der ordnungsgemäßen Funktion zu versichern und eventuelle Überdrücke zu verhindern, die den Warmwassererwärmer beschädigen würden. -
Seite 19: Bei Störungen
200SE-2S - 300SE-2S 6. Bei Störungen Bei Störungen Störungen und Abhilfe Beschreibung Überprüfungen Lösungen Die LED-Kontrollanzeige ist aus. Die Stromzufuhr ist unterbrochen. Stromzufuhr wiederherstellen. 26/04/2016 - 7607627-06... -
Seite 20: Technische Daten
7. Technische Daten 200SE-2S - 300SE-2S Technische Daten Solar-Warmwasser-Speicher 200SE-2S 300SE-2S Primärkreis: Solar-Wärmetauscher Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Mpa (bar) 1 (10) 1 (10) Inhalt des Wärmetauschers Liter Heizfläche 0.84 Primärkreis: Wärmetauscher als Zusatzheizung Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Mpa (bar) 1 (10) 1 (10) Inhalt des Wärmetauschers... -
Seite 21: Garantie
200SE-2S - 300SE-2S 8. Garantie Garantie Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können. Ihr Installateur und unser Kundendienstnetz steht Ihnen selbstverständlich weiterhin zu Diensten. - Seite 22 8. Garantie 200SE-2S - 300SE-2S Für Schäden, die auf einen unsachgemäßen Gebrauch des Gerätes, mangelnde oder unzureichende Wartung oder unsachgemäße Installation des Gerätes zurückzuführen sind (wobei es Ihnen obliegt, dafür zu sorgen, dass die Installation durch einen autorisierten Heizungsfachbetrieb erfolgt), kann der Hersteller nicht haftbar gemacht werden.
-
Seite 23: Anhang
Anhang Information über die Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung... - Seite 24 Inhaltsverzeichnis Inhaltsverzeichnis Besondere Hinweise ................. 3 Empfehlungen .
-
