Inhaltszusammenfassung für REMEHA Quinta 115

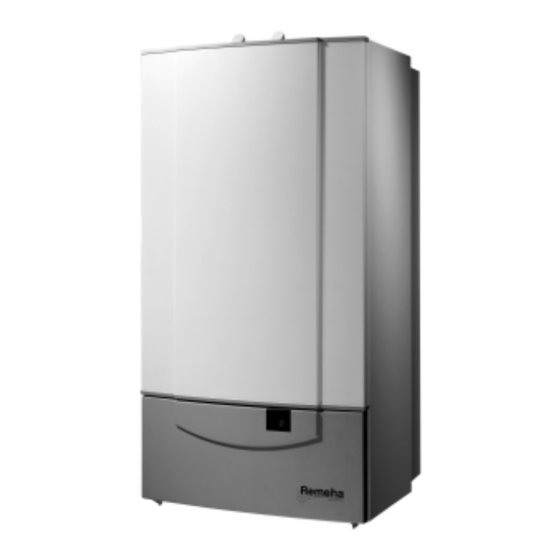

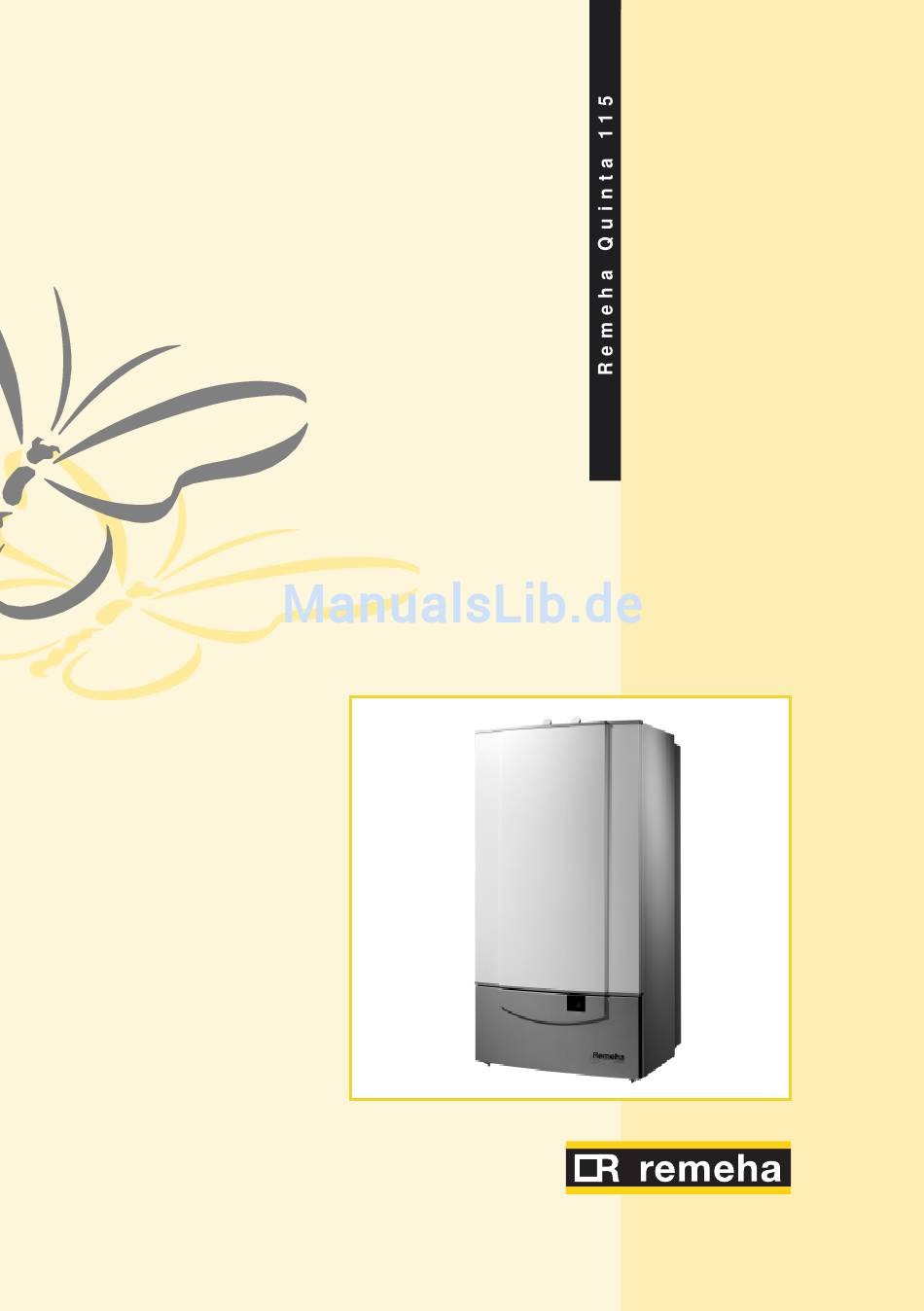

- Seite 1 Installationsanleitung Remeha Quinta 115 • Gas-Brennwertkessel mit CE-Zulassung • Nennleistung: 18 - 114 kW...
-
Seite 2: Inhaltsverzeichnis
Remeha Quinta 115 INHOUDSOPGAVE VORWORT SICHERHEITSHINWEISE: KESSELBESCHREIBUNG Allgemeines Aufbau Anwendung Betriebsweise Remeha Qualitätstest KONSTRUKTION Anordnung der Bauteile. Arbeitsprinzip ABMESSUNGEN UND TECHNISCHE DATEN Abmessungen Lieferumfang Zubehör ANWENDUNGSDATEN Allgemeines Verbrennungsluft- und Abgasführung Hydraulische Einbindung Kaskadeanwendung 4.4.1 Einleitung 4.4.2 Das Remeha Quinta-Kaskadensystem 4.4.3 Selbstbau... - Seite 3 BEDIENUNG Bedienungs- und Anzeigekomponenten 5.1.1 Allgemeines 5.1.2 Aufbau der Bedienungsebene 5.1.3 Schaltfunktionen im Betriebsmodus 5.1.4 Anzeige von Daten mit mehr als zwei Ziffern Programmablauf Betriebsmodus (x[[) Abschaltmodus (bXX) Einstellmodus für den Betreiber (X[[) 5.5.1 Gewünschte maximale Kesselvorlauftemperatur (Parameter !) 5.5.2 Pumpennachlaufzeit Heizbetrieb (Parameter @) 5.5.3 Temperatur Warmwasserspeicher (Parameter #) 5.5.4 Programmierung Brennerregelung Heizbetrieb (Parameter A) Einstellmodus für den Fachmann (X[[)
- Seite 4 Remeha Quinta 115 ELEKTRISCHE FUNKTIONEN Allgemeines Elektrotechnische Spezifikationen 7.2.1 Netzspannung 7.2.2 Technische Daten Gasfeuerungsautomat 7.2.3 Elektrische Absicherungswerte 7.2.4 Wassertemperatursicherung 7.2.5 Wassermangelsicherung 7.2.6 Maximaltemperatursicherung Elektrische Anschlüsse Kesselregelung 7.4.1 Allgemeines 7.4.2 Modulierende Regelung 7.4.3 Analoge Regelung (0 -10 Volt Signal) 7.4.4 Zweistufiger Kesselbetrieb mit oder ohne Trinkwassererwärmung mit einer Fremdregelung Sonstige Anschlüsse...
-
Seite 5: Vorwort
VORWORT Diese technischen Unterlagen enthalten wichtige Informationen zur Inbetriebnahme und Wartung des Gas-Brennwertkessels Remeha Quinta 115. Lesen Sie diese Information vor der Inbetriebnahme gewissenhaft durch und machen Sie sich mit den erforderlichen Arbeitsgängen zur Inbetriebnahme vertraut. Die Einhaltung aller Hinweise ist die Basis für eine einwandfreie und störungsfreie Be- triebsweise des Kessels. -
Seite 6: Kesselbeschreibung
Remeha Quinta 115 KESSELBESCHREIBUNG 1.1 Allgemeines Modulierende Brennwertkessel nach: - 90/396/EWG - Gasgeräterichtlinie. - 92/42/EWG - Wirkungsgradrichtlinie. - 89/336/EWG - EMV-Richtlinie. - 73/23/EWG - Niederspannungsrichtlinie. - 97/23/EWG (Art. 3 Abs. 3) - Drückgeräterichtlinie. PIN: 0063BL3253 CE-zugelassen: Kategorie I für Erdgas E und LL. -
Seite 7: Betriebsweise
In Verbindung mit der witterungsgeführten Regeleinheit rematic ® arbeitet der Kessel plus modulierend. 1.5 Remeha Qualitätstest Vor dem Verlassen des Werks werden alle Remeha Quinta 115 Kessel optimal einge- stellt und geprüft auf: - Elektrische Sicherheit - CO -Einstellung - Warmwasserfunktion... -
Seite 8: Konstruktion
Remeha Quinta 115 KONSTRUKTION 2.1 Anordnung der Bauteile. Bild 01 Anordnung der Bauteile* 110397_09 Automatischer Schnellentlüfter Bedienungsschaltfeld ® Verbrennungsluftgebläse 10. Einbaumöglichkeit rematic plus Gaskombinationsventil Regler Mischkammer/Venturi 11. Inspektionsdeckel Wärmetauscher 12. Schauglas Rücklaufsensor 13. Zünd- / Ionisationselektrode Schalldämfer Luftzuführung 14. Kesselvorlaufsensor Manometer 15. -
Seite 9: Arbeitsprinzip
Im oberen Teil des Wärmetauschers erfolgt die Aufheizung des Heizungswassers auf eine von der jeweiligen Regelung vorgegebene Temperatur. Durch den Einsatz der Mi- kroprozessortechnik lässt sich der Quinta 115 einfach einstellen und regeln. Auf einem Anzeigefenster können Ist- und Sollwerteinstellungen kontrolliert werden. -
Seite 10: Abmessungen Und Technische Daten
Ê Rücklauf Heizung 1 ¼“ AG. É Vorlauf Heizung 1 ¼“ AG. Ï Gasanschluss ¾“ AG. Ò Kondenswasserablauf Ø 25 mm Ñ Abgasanschluss Ø 100 mm Ð Zuluftanschluss Ø 150 mm ã Löcher für Befestigungsschrauben Bild 02 Abmessungen Remeha Quinta 115 05.W4H.79.00024... -
Seite 11: Technische Daten
3.2 Technische Daten Kesseltyp Remeha Quinta 115 Allgemeines CE-ident-Nr. 0063BL3253 Belastungsregelung modulierend, einstufig, zweistufig Erdgas 2ELL Nennwärmeleistung Pn (80/60°C) 16,6 - 107 Nennwärmeleistung Pn (50/30°C) 18,4 - 114 Nennwärmebelastung Qn (H 17,2 - 111 Wirkungsgrad Kesselwirkungsgrad (H 75/60°C (Volllast – Teillast) bis 99,1 40/30°C (Volllast –... -
Seite 12: Lieferumfang
Remeha Quinta 115 Elektrisch Leistungsaufnahme ohne Pumpe 40 - 240 Leistungsaufnahme externe Pumpe (max) Schutzart Sonstiges Montagegewicht Max. Kondenswassermenge (40/30°C) 11,2 Geräuschniveau 1 Meter vom Kessel entfernt dB(A) 52,5 Tabelle 01 Technische Daten 3.3 Lieferumfang Brennwertkessel komplett zusammengebaut mit: - Wärmetauscher aus Aluminiumguss - Edelstahl Vormischbrenner mit Metallvliesoberfläche... -
Seite 13: Zubehör
3.4 Zubehör - Kaskadensätze für 2 bis 4 Kessel in einer Reihe, weitere Systeme wie freistehend oder Rücken an Rücken auf Anfrage (u.a. Hydraulik – einschl. Weiche, Absperrar- maturen, Kesselpumpen, Gasanschlüsse). - Modulierende witterungsgeführte rematic ® -Regler, auch für Kaskade plus - Interface für externe 0 -10 Volt-Regelung - Adapter für exzentrisches Zuluft-/Abgassystem... -
Seite 14: Anwendungsdaten
Remeha Quinta 115 ANWENDUNGSDATEN 4.1 Allgemeines Der Remeha Kessel Quinta 115 ist universell einsetzbar. Das gilt sowohl für die Ab- gasabführung, die hydraulische Einbindung wie für den gasseitigen Anschluss und die regelungstechnische Ansteuerung. Die geringen Abmessungen und die geräuscharme Betriebsweise sorgen dafür, dass diese Kessel praktisch überall installiert werden können. -
Seite 15: Das Remeha Quinta-Kaskadensystem
4.4.2 Das Remeha Quinta-Kaskadensystem Für die Installation von 2 bis 4 (mehr als 4 Kessel auf Anfrage) Kesseln hat Remeha installationsfreundliche Kaskadensätze (Schnellbau) im Programm. Die hydraulischen und gasseitigen Leitungen können mit Schraubverbindungen, Klemmverbindungen und Flanschen ganz ohne Schweißarbeiten montiert werden. Mit hilfe dieser Sätze können beträchtliche Einsparungen bei den Montagekosten erzielt werden. -
Seite 16: Bedienung
Remeha Quinta 115 BEDIENUNG 5.1 Bedienungs- und Anzeigekomponenten 5.1.1 Allgemeines Der Remeha Quinta 115 ist mit einem Kesselautomaten in Mikroprozessortechnik und einem Schaltfeld ausgerüstet. Mit Hilfe von Einstelltasten können über ein Auslesefenster verschiedene Betriebswer- te eingestellt und dargestellt werden. Die Funktionen sind auf drei verschiedene Ebenen verteilt. - Seite 17 a. ‘code’-Fenster Darstellung von Betriebsmodus: 1 nur ein Ziffer Einstellmodus: ! Ziffer mit Punkt Auslesemodus: ! Ziffer mit blinkendem Punkt Abschaltmodus: Buchstabe b Zwangsvolllastbetrieb: Buchstabe H Zwangsteillastbetrieb: Buchstabe L Störmodus: 1 Blinkende Ziffer Extra Darstellung auf Servi- Drehzahlmodus: < Ziffer halbiert ceebene b.
-
Seite 18: Schaltfunktionen Im Betriebsmodus
Remeha Quinta 115 5.1.3 Schaltfunktionen im Betriebsmodus Die Tasten auf dem Kesselschaltfeld haben doppelte Funktionen. Einmal sind diese dazu bestimmt, Einstellungen aufzurufen oder zu programmieren (Programmierfunkti- on, siehe Abs. 5.2), zum anderen können mittels der ‘s’, ‘e’, [+] und [-]-Tasten Ba- sisfunktionen des Kessels aktiviert oder gesperrt werden (on-off Schalterfunktionen). -
Seite 19: Anzeige Von Daten Mit Mehr Als Zwei Ziffern
5.1.4 Anzeige von Daten mit mehr als zwei Ziffern Im zweiziffrigen t-Fenster können Daten mit mehr als 2 Ziffern wie folgt angezeigt werden: - Daten oberhalb 99 werden durch einen leuchtenden Punkt zwischen den beiden Zif- fern dargestellt (Beispiel )8 bedeutet 108) - Daten oberhalb 199 werden durch leuchtende Punkte hinter den beiden Ziffern dar- gestellt (Beispiel #* bedeutet 238) - Negative Ziffern (z.B. - Seite 20 Remeha Quinta 115 & Gebläsedrehzahl Teillast Heizung und WW Startpunkt der Rückmodulation bei zu grossem Interface Wahl Schaltdifferenz Warmwasserbereitung Gebläsedrehzahl Volllast WW Intern Intern Intern Zwangsteillastbetrieb nach Start Heizung Anlaufdrehzahl Temperaturüberhöhung WW-Betrieb. Ansteurung Brauchwasserbereitung PWM Pumpensteuerung Einschaltdifferenz Kesselvorlauftemperatur Hei- zung Entfällt...
-
Seite 21: Kesselvorlauftemperatur (Ist-Wert)
Auslesemodus, Ziffer und blin- siehe Abs. 5.7 kender Punkt Kesselvorlauftemperatur (Ist-Wert) Rücklauftemperatur (Ist-Wert) Speichertemperatur(Ist-Wert) Aussentemperatur Intern Kesselvorlauftemperatur (Sollwert) & Status Einschaltkommando Berechnete Einschalttemperatur (Kesselvorlauf) Anstiegsgeschwindigkeit der Kesselvorlauftem- peratur (Ist-Wert) Entfällt Zugang nur mit Servicecode c12 Drehzahlmodus, Ziffer halbiert Auslesen der Drehzahl des Gebläses <... -
Seite 22: Betriebsmodus (X
Remeha Quinta 115 5.3 Betriebsmodus (x[[) Während des Betriebes gibt das ‘code’-Fenster die Betriebssituation wieder, während das t-Fenster die gemessenen Temperaturen anzeigt. Nachstehend die Bedeutungen der Ziffern im ‘code’-Fenster: Code Beschreibung Ruhezustand, keine Wärmeanforderung. Vor- und Nachlüftung. Vor dem Brennerstart 4.2 s Vorlüftung, nach Brennerabschaltung 10 s Nachlüftung. -
Seite 23: Abschaltmodus (Bxx)
- ‘reset’-Taste drücken und gleich nachdem ‘m‘-Taste drücken und ca. 10 s gedrückt halten bis Parameter P im ‘code’-Fenster erscheint. - Mittels [+] und [-]-Tasten Parameter P einstellen (Quinta 115: P= 12) - Mittels e’-Taste bestätigen. - Einstellungen der Parameter kontrollieren und ändern wenn es notwendig oder erwunscht ist. -
Seite 24: Einstellmodus Für Den Betreiber (X
Remeha Quinta 115 5.5 Einstellmodus für den Betreiber (X[[) In dieser Ebene können verschiedene Einstellungen nach Erfordernis geändert wer- den. - Dazu ist die ‘m‘-Taste zu betätigen, bis auf dem ‘code’-Fenster ! mit einem stetig leuchtenden Punkt erscheint. - Durch Druck auf die ‘s’-Taste kann man den gewünschten Code wählen, siehe Tabelle 06. -
Seite 25: Gewünschte Maximale Kesselvorlauftemperatur (Parameter !)
5.5.1 Gewünschte maximale Kesselvorlauftemperatur (Parameter !) Die gewünschte maximale Kesselvorlauftemperatur ist einstellbar von 20 bis 90°C. Die Einstellung der maximalen Kesselvorlauftemperatur gilt als Beispiel für wei- tere Einstellungen. Bild 05 Einstellung gewünschte maximale Kesselvorlauftemperatur 110397_5 5.5.2 Pumpennachlaufzeit Heizbetrieb (Parameter @) Diese Einstellung ist nur aktiv wenn durch den witterungsgeführten Regler eine Ab- schaltung vorgegeben wird (Sommerbetrieb-Nachtabschaltung) und eine Pumpe an der Kesselklemmleiste angeschlossen ist. -
Seite 26: Temperatur Warmwasserspeicher (Parameter #)
Remeha Quinta 115 5.5.3 Temperatur Warmwasserspeicher (Parameter #) Die Temperatureinstellung erfolgt am witterungsgeführten Regler. Die Möglichkeit einer Einstellung am Kessel wird nicht genutzt. 5.5.4 Programmierung Brennerregelung Heizbetrieb (Parameter A) Werkseinstellung: 31 (Heizbetrieb modulierend, Warmwasser an- und Boosterfunkti- on* ausgeschaltet). Um die Brennerregelung zu ändern, sind folgende Arbeitsgänge auszuführen. -
Seite 27: Einstellmodus Für Den Fachmann (X
5.6 Einstellmodus für den Fachmann (X[[) Einstellung der Servicecode Um ungewünschte Einstellungen zu vermeiden, sind verschiedene Bedienungsebenen mittels Sicherheitscode gesperrt. Für Service-Einstellungen ist ein Servicecode zu pro- grammieren. - Dazu aus dem Betriebsmodus heraus gleichzeitig die ‘m‘- und die ‘s’-Taste drüc- ken und gedrückt halten. - Seite 28 Remeha Quinta 115 Einschaltdifferenz Warmwasserbe- 01 bis 05 °C reitung 06 = 10 °C 07 = 15 °C 08 = 20 °C 10 bis 70 Hundert Gebläsedrehzahl Volllast WW Intern Nicht ändern Intern Nicht ändern ( = 100) Intern Nicht ändern...
-
Seite 29: Max. Kesselvorlauftemperatur Während Zwangsteillastbetrieb (Parameter $)
00 bis 99 Minuten Maximale Wartezeit nach Regelab- schaltung (bei anstehender Wärme- anforderung), siehe Abs. 5.6.6 Gewünschte Kesselvorlauftempera- 5) (= -50) bis 50 °C tur bei 0V (analoger Eingang), siehe Abs. 5.6.7 Gewünschte Kesselvorlauftempera- 50 bis (( (= 299) °C tur bei 10V (analoger Eingang). -
Seite 30: Zwangsteillastbetrieb Nach Start Heizung (Parameter G)
Remeha Quinta 115 5.6.4 Zwangsteillastbetrieb nach Start Heizung (Parameter G) Einstellbar von 00 bis 15 Minuten. Werkseinstellung ist 03. In dieser Zeit arbeitet der Kessel unabhängig der Leistungsanforderung im Teillastbe- trieb (bei Brauchwasserbetrieb nicht in Funktion). 5.6.5 Einschaltdifferenz Kesselvorlauftemperatur Heizung (Parameter N) Einstellbar von 1) (= -10 °C) bis 20 °C. -
Seite 31: Auslesemodus (X
5.7 Auslesemodus (X[[) Möchte man Betriebssituationen auslesen, ist der Auslesemodus wie folgt zu wählen: - Aus dem Betriebsmodus heraus ‘m‘-Taste zweimal drücken, bis im ‘code’-Fenster ! mit blinkendem Punkt erscheint. - Mittels ‘s’-Taste lassen sich nun folgende Werte darstellen: Code Beschreibung Auslesung (Beispiel) -
Seite 32: Störmodus (X
Remeha Quinta 115 5.9 Störmodus (x[[) (Serviceebene) Treten während des Betriebes Störungen im Programmablauf auf, wird das im Aus- lesefenster dargestellt (siehe dazu die Störungstabelle in Kapitel 9). Die zuletzt aufgetretene Störung und die dabei herrschenden Temperaturen werden auch im Da- tenspeicher registriert und können in der Serviceebene mittels Servicecode c12... -
Seite 33: Installationshinweise
Für alle in dieser Installations- und Wartungsanweisung aufgeführten Vorschriften und Richtlinien gilt, dass alle zum Zeitpunkt der Installation geltenden Ergänzungen oder neue Vorschriften und Richtlinien ebenfalls Anwendung finden. Wichtiger Hinweis: Der Gas-Brennwertkessel Remeha Quinta 115 darf nur in trocke- nen, frostfreien Räumen installiert werden! -
Seite 34: Wandmontage
Korrosion und Steinbildung in Warmwasserheizungsanlagen“ einzuhalten. In vielen Fällen reicht es aus, den Zentralheizungskessel und die Zentralheizungsan- lage mit normalem, nicht aufbereitetem Trinkwasser zu füllen. Zur Vermeidung von Schäden durch Steinbildung oder Korrosion am Wärmeerzeuger sind die Vorschriften des Dokumentes „Remeha Wasserqualitätsvorschriften“ einzuhalten. -
Seite 35: Umwälzpumpe
Erdgasbetrieb oder Flüssggasbetrieb, siehe Kapitel 8. Kondenswasserableitung und Neutralisation Bei Betrieb des Remeha Quinta 115 fällt bestimmungsgemäss im Kessel, aber auch in der nachgeschalteten Abgasleitung, Kondenswasser an. Der Kessel ist so konstruiert, dass Kondenswasser aus der Abgasleitung über den Abgasanschluss des Kessels abgeleitet werden kann. - Seite 36 Remeha Quinta 115 schriften der zuständigen kommunalen Abwasserbehörden und die Hinweise im ATV Arbeitsblatt A 251. Die Neutralisation des anfallenden Kondenswassers kann mittels Neutralisationsein- richtung Neutrakon Typ 2 erfolgen, dabei ist die nachfolgend dargestellte Installations- form zu wählen. Die Montage sollte unterhalb des Kessels erfolgen, so dass im Wartungsfall alle An- schlüsse gut zugänglich sind.
-
Seite 37: Elektrische Funktionen
ELEKTRISCHE FUNKTIONEN 7.1 Allgemeines Der Gas-Brennwertkessel Remeha Quinta 115 ist mit einer elektronischen Regel- und Sicherheitsarmatur ausgerüstet, die Flammenüberwachung erfolgt mittels Ionisations- elektrode. Das Herzstück der Regel- und Sicherheitstechnik ist der Gasfeuerungsauto- mat in Mikroprozessortechnik. Betriebsspannung 230 V/50 Hz. Der Kessel ist komplett vorverdrahtet. Alle externen Anschlüsse können auf getrennten Klemmleisten (24 Volt oder 230 Volt) aufgelegt werden. -
Seite 38: Wassertemperatursicherung
Steuereinheit 00.W4H.79.00018 Achtung: Konnektor X8 nicht benutzen! 7.2.4 Wassertemperatursicherung Der Remeha Quinta 115 ist mit einer von Vor- und Rücklaufwassertemperatursensoren gesteuerten Regelelektronik ausgerüstet. Die maximale Kesselvorlauftemperatur kann von 20 bis 90°C eingestellt werden. 7.2.5 Wassermangelsicherung Der Remeha Quinta 115 ist mit einer Wassermangelsicherung ausgerüstet, die nach dem Prinzip einer Temperaturmessung arbeitet. -
Seite 39: Elektrische Anschlüsse
7.3 Elektrische Anschlüsse Bei Verwendung des Reglersets Q100 werden alle externen Anschlüsse auf den Stan- dard Kesselklemmleisten aufgelegt (siehe Bild 09). Diese Klemmleisten finden Sie im Kesselschaltfeld und werden durch Lösen von 2 Schrauben zugänglich (siehe Bild 10). Die externen Anschlussmöglichkeiten werden nachstehend beschrieben. Bei Verwendung des Reglersets Q110 und Q120 werden alle externen Anschlüsse auf dem mit dem Regler gelieferten Adaptersatz angeschlossen. -
Seite 40: Kesselregelung
05.W4H.79.00031 7.4 Kesselregelung 7.4.1 Allgemeines Der Kessel Remeha Quinta 115 kann wie folgt geregelt werden: - Modulierende Regelung: zwischen maximaler und minimaler Belastung auf Basis des Sollwertes der witterungsgeführten Heizungsregelung, siehe Abs. 7.4.2. - Analoge Regelung (0 - 10 V): modulierende Belastungs- oder Temperaturregelung gemäss analoge Ansteuerung (0 -10 V), siehe Abs.7.4.3. -
Seite 41: Analoge Regelung (0 -10 Volt Signal)
® - 1. rematic Set Q100 plus Der Regler kann im Kesselschaltfeld montiert werden. Die elektrische Verbindung erfolgt mittels vorverdrahtetem zweiadrigen Spiralkabel auf Stecker K2 im Schaltfeld. Bei Montage in einem Referenzraum erfolgt die elektrische Verbindung mittels zwei- adrigem Kabel (nicht parallel mit 230 Volt Leitungen verlegen) auf Klemmen 1 und 2 an der 24-poligen Kesselklemmleiste (siehe Bild 09). -
Seite 42: Analoge Temperaturregelung (A = 4Y)
Remeha Quinta 115 Analoge Temperaturregelung (A = 4y) Ein 0 -10 V Signal steuert die Kesselvorlauftemperatur. 0,0 bis 0,5 V = Kessel aus 0,5 bis 10 V = Kessel ein Der Zusammenhang (Steilheit) zwischen Eingangsspannung und Kesselvorlauftempe- ratur ist einstellbar. -
Seite 43: Sonstige Anschlüsse
7.5 Sonstige Anschlüsse 7.5.1 Frostschutzfunktion Das Gerät muss in einem frostfreien Raum montiert werden, um ein Einfrieren der Abflussleitung für das Kondenswasser zu vermeiden. Sinkt die Heizungswassertempe- ratur zu weit ab, so wird die im Gerät vorhandene Schutzfunktion aktiviert. Wassertemperatur: - niedriger als 7°C - Umwälzpumpe wird eingeschaltet;... -
Seite 44: Elektrischer Schaltplan
Remeha Quinta 115 7.6 Elektrischer Schaltplan Bild 14 Elektrischer Schaltplan 110906-AA... -
Seite 45: Inbetriebnahme
INBETRIEBNAHME 8.1 Allgemeines Der Remeha Quinta 115 ist werkseitig auf den Betrieb mit Erdgas E (Wobbeindex 15,0 kWh/m ; Ø Düse Erdgas E = 8,6 mm) voreingestellt. Erforderlicher Vordruck für Erd- gas: 17 - 25 mbar (Nennwert 20 mbar). Bei Betrieb mit Erdgas LL ist eine Leistungsan- passung und Düsenwechsel (Ø... -
Seite 46: Ausserbetriebnahme
24. Einstellung der rematic -Regelung entsprechend separater Anleitung. plus 25. Aufkleber “Eingestellt auf ….” ausfüllen. Hinweis: Der Remeha Kessel Quinta 115 wird mit festen Werkseinstellungen ausge- liefert. Änderungen nur durch den Heizungsfachmann. (Hinweise dazu Abs. 5.5 und 5.6). 8.3 Ausserbetriebnahme Mit Frostschutz: - Elektrische Zuleitung zum Kessel eingeschaltet lassen. - Seite 47 A. Volllast - Gerät auf Volllast schalten durch gleichzeitig Drücken der ‘m‘-und [+]-Taste. - beziehungsweise CO -Gehalt prüfen. Der Wert muss innerhalb des Toleranzbe- reichs liegen, der in Tabelle 12 und Tabelle 13 unter „Kontrollwert“ angegeben wird. Einstellung O mit Erdgas E Volllast Teillast Gebläsedrehzahl...
-
Seite 48: Störungen
Remeha Quinta 115 STÖRUNGEN 9.1 Allgemeines Bei der Stördiagnostik muss unterschieden werden, auf welche Art der Remeha Quinta 115 regelungstechnisch angesteuert wird. ® Nachstehend die Diagnostik bei Ansteuerung durch einen modulierenden rematic plus Regler (siehe Abs. 9.2) und bei Ansteuerung durch eine Fremdregelung (siehe Abs. - Seite 49 Kontrolle der Kommuni- Blinkt LED 1 nicht? Interface oder kation zwischen Regler Kesselautomat und Kessel automat, ist defekt. mittels LED’s auf dem Blinkt LED 2 nicht? Interface oder Interface sichtbar durch Regler ist defekt. den transparanten Teil Blinken beide LED’s? Ist diese in Ord- im Kesselschaltfeld.
-
Seite 50: Störungen Bei Kesseln Mit Fremdregelung
Remeha Quinta 115 9.3 Störungen bei Kesseln mit Fremdregelung Führen Sie die nachstehend beschriebenen Schritte in der Reihenfolge aus: Schritt Feststellung Kontrolle Massnahme Es erscheinen keine Die Netzspannung 230 V/50 Hz Wenn Sicherung Ziffern auf dem Display defekt, auswech- Die Sicherung im Eurostecker im Kesselautomaten. -
Seite 51: Störcodes
9.4 Störcodes Bei Auftreten von Betriebsstörungen blinken die jeweiligen Zahlen im ‘code’- und t- Fenster. Hinweise zu den verschiedenen Störcodes in Tabelle 15. Hinweis 1: Zum Auslesen der zuletzt aufgetretenen Störung, verfahren wie unter Abs. 5.9 beschrieben (Störmodus). Hinweis 2: Neben Störcodes existieren auch Abschaltcodes. Hinweise unter Abs. 5.4. - Seite 52 Remeha Quinta 115 Code Beschreibung Ursache/Kontrollstellen 0) Flammensimulation Gaseinstellung kontrollieren. Gasarmatur erneuern. Gasführende Elemente auf Dichtheit prüfen. 0! Kurzschluss 24V Verdrahtung kontrollieren. 0@ Keine Flammenbil- a. Kein Zündfunke vorhanden. Kontrollieren: dung (nach 5 Start- - Anschluss von Zündkabel und Zündelektrode.
-
Seite 53: Störung Tempera
0$ Betriebsstörung Spannungsausfall während der Störverriegelung 0% Externe Einflüsse EMV-Störung. Kundendienst verständigen. 0* Einstellfehler Einstellmodus, Parameter D prüfen (zweite Ziffer muss 0 sein) 1! Interne Bus-Stö- - Flachbandkabel auf Beschädigung prüfen rung oder externe - Feuchtigkeit im Kesselschaltfeld Einflüsse - EMV-Störung. Kundendienst verständigen 12 Externe Absicher- - Die externe Absicherung, angeschlossen an die Klemmen 10 und 14 der Klemmenleiste, wurde... - Seite 54 Remeha Quinta 115 Bild 17 Ionisationsmessung 05.W4H.79.00030...
-
Seite 55: Wartung Und Reinigung
Heizkessel sind einmal jährlich durch autorisiertes Fachpersonal zu inspizieren! Ergibt diese Inspektion eine Verschmutzung des Wärmetauschers ist eine Reinigung (Wartung) durchzuführen. Der Remeha Quinta 115 ist bei richtiger Einstellung weitgehend wartungsfrei. 10.2 Wartung des Kessels Sofern eine Überprüfung des Wärmetauschers und der Abgaswege ergeben hat, dass keine Kesselreinigung erforderlich ist, umfasst der Wartungsumfang folgende Arbeits- gänge. -
Seite 56: Funktionskontrolle Der Neutralisationseinrichtung
Remeha Quinta 115 10.2.3 Funktionskontrolle der Neutralisationseinrichtung Wenn vorhanden, Neutralisationseinrichtung mit Wasser gründlich durchspülen. Füllstand des Granulates prüfen, ggf. bis zur maximalen Füllmarke nachfüllen. Der pH-Wert des auslaufenden Kondenswassers mittels Messstreifen prüfen, der pH-Wert muss zwischen 6,5 und 9 liegen. - Seite 57 19. Nach Reinigung der Bauteile diese in umgekehrter Reihenfolge wieder montieren. 20. Stellung der Zündelektrode und den Elektrodenabstand (3 - 4 mm) überprüfen. 21. Verkleidungsteile wieder montieren. 22. Remeha Quinta 115 in Betrieb nehmen. Nach der Kesselreinigung ist eine Abgasmessung durchzuführen, die Werte sind in ein Messprotokoll einzutragen.
- Seite 58 Remeha Quinta 115...
- Seite 60 Remeha Wärmetechnik GmbH Bischofstrasse 96 47809 KREFELD-OPPUM © Urheberrecht Tel: +49 2151 5587-0 Alle in dieser technischen Unterlage festgelegten Informationen sowie die von Fax: +49 2151 542445 uns zur Verfügung gestellten Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Internet: de.remeha.com...
