5.3.2 Raccordement du blindage de câble
REMARQUE !
Condition préalable pour le fonctionnement correct de l'appareil.
Le blindage de câble doit être adapté à la terre de fonctionnement aux
deux extrémités du câble :
1. Sur le module E/S
• directement à l'entrée de l'armoire électrique ou
• sur un rail collecteur séparé directement sur le module.
2. Au capteur ou actionneur externe.
5.3.3 Conducteurs pouvant être raccordés
Plage de serrage
Section de raccordement des conducteurs AWG AWG 28
monoconducteur H05(07) V-U
conducteur de faible diamètre H05(07) V-K
avec embout isolé DIN 46 228/4
avec embout selon DIN 46 228/1
Classe de température minimum 105 °C
Tab. 5 : Conducteurs pouvant être raccordés
36

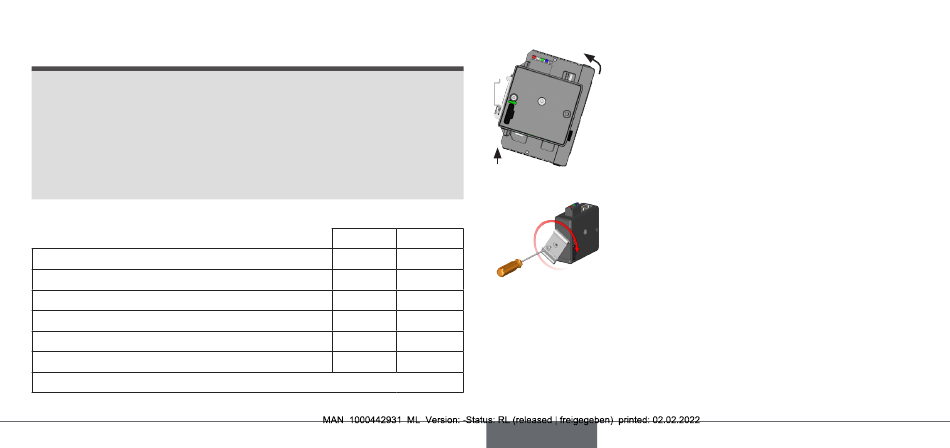

5.4 Monter l'appareil sur rail normalisé
Pour une meilleure accessibilité des connexions, l'appareil peut être
monté en le faisant pivoter de 180° si nécessaire
minimum maximum
0,13 mm 1,5 mm
2 2
AWG 14
Recommandation de montage pour tranches d'extension avec plu-
0,2 mm 1,5 mm
2 2
sieurs backplanes.
0,2 mm 1,5 mm
2 2
→ Accrocher d'abord la tranche d'extension minimale composée de la
0,25 mm 0,75 mm
2 2
passerelle de bus de terrain et d'un backplane dans le profilé chapeau.
0,25 mm 1,5 mm
2 2
→ Accrocher les autres backplanes les uns après les autres dans le
profilé chapeau et les pousser contre le backplane précédent.
→ Monter les modules E/S et les panneaux de connexion.
→ Accrocher l'appareil au guidage inférieur du rail
normalisé.
→ Pousser l'appareil vers le haut tout en le faisant
pivoter vers la gauche et l'encliqueter dans le
guidage supérieur du rail normalisé.
→ Desserrer la vis.
→ Tourner le clip de rail standard de 180°.
→ Serrer la vis avec 2 Nm.
