Endress+Hauser mypro CLM 431 Betriebsanleitung Seite 43

mypro CLM 431 / CLD 431 induktiv
Bedienung von MyPro CLM 431 / CLD 431 mit dem HART
Die Bedienung des MyPro CLM 431 /
CLD 431- Meßsystems mittels Handbedien-
gerät unterscheidet sich wesentlich von der
Vor-Ort-Bedienung über Drucktasten. Das
Anwählen aller MyPro CLM 431-Gerätefunktio-
®
nen erfolgt beim HART -Communicator über
verschiedene Menüebenen (s. Abb. 6.2)
sowie mit Hilfe eines speziellen E+H-Bedien-
menüs (s. Abb. 6.3).
HART HANDTERMINAL
1 OFFLINE
2 ONLINE
3 TRANSFER
4 FREQUENZGERÄT
5 EXTRAS
I
O
Vorgehensweise:
1. Handbediengerät einschalten:
a) Meßgerät ist noch nicht angeschlossen
®
Das HART -Hauptmenü erscheint. Diese Menü-
ebene erscheint bei jeder HART
d. h. unabhängig vom Meßgerätetyp. Weitere Infor-
mationen dazu finden Sie in der „Communicator
DXR 275"-Betriebsanleitung
b) Meßgerät ist bereits angeschlossen
direkt die Menüebene „Online".
In der Menüebene „Online" werden einerseits die aktu-
ellen Meßdaten wie Lf-Wert, Temperatur usw. laufend
angezeigt, andererseits gelangen Sie über die Zeile
„Matrixgruppenwahl" in die eigentliche MyPro CLM
431 / CLD 431 -
Bedienmatrix (s. Abb. 6.2). In dieser Matrix sind alle
unter HART zugänglichen Funktionsgruppen bzw.
Funktionen systematisch angeordnet und dargestellt.
Endress+Hauser
Hinweis:
• Das MyPro-Meßgerät kann nur
• Alle MyPro -Gerätefunktionen sind
MyPro LFC: ABC0001
ONLINE
1 MATRIXGRUPPENWAHL
2 GERÄTEDATEN
3 HART-AUSGNAG
4 PV 1000 mS/cm
5 AO 12.00 mA
2. Über „Matrixgruppenwahl" wählen Sie die Funktions-
gruppe aus (z.B. Grundfunktionen) und danach
®
-Programmierung,
die gewünschte Funktion, z. B. Fernkalibrierung.
Alle Einstellungen oder Zahlenwerte in der betreffenden
Funktion sind sofort sichtbar.
Es erscheint
3. Zahlenwert eingeben bzw. Einstellung ändern.
4. Über der Funktionstaste „F2" erscheint „SEND".
Durch Drücken der F2-Taste werden alle mit dem
Handbediengerät eingegebenen Werte/Einstellungen
auf das MyPro CLM 431-Meßsystem übertragen.
5. Mit der HOME-Funktionstaste „F3" zurück zur Menü-
ebene „Online". Hier können Sie die aktuellen Werte
ablesen, die das MyPro CLM 431 / CLD 431 -
Meßgerät mit den neuen Einstellungen mißt.
®
-Communicator
®
dann mit einem HART -Communi-
cator bedient werden, wenn in
diesem eine entsprechende Soft-
ware (DD = device description
des MyPro CLM 431 / CLD 431)
installiert ist. Sollte dies nicht der
Fall sein, so ist u. U. das Memory-
Modul auszutauschen bzw. die
Software anzupassen. Setzen Sie
sich ggf. mit Ihrem E+H-Service
in Verbindung.
in Kap. 5 ausführlich beschrieben.
MyPro LFC: ABC0001
MATRIXGRUPPENWAHL
1 HAUPTPARAMETER
2 GRUNDFUNKTIONEN
3 KALIBR. PARAMETER
4 KONZ. TABELLE
5 ALPHA TABELLE
HEIM
MyPro Lf: ABC0001
GRUNDFUNKTIONEN
1 KALIBRIEREN
2 TEMP . KOEFFIZIENT
3 Tk MEDIUM
4 AIRSETOFFSET
5 ZELLKONSTANTE
HEIM
Schnittstellen
LM431D06.CHP

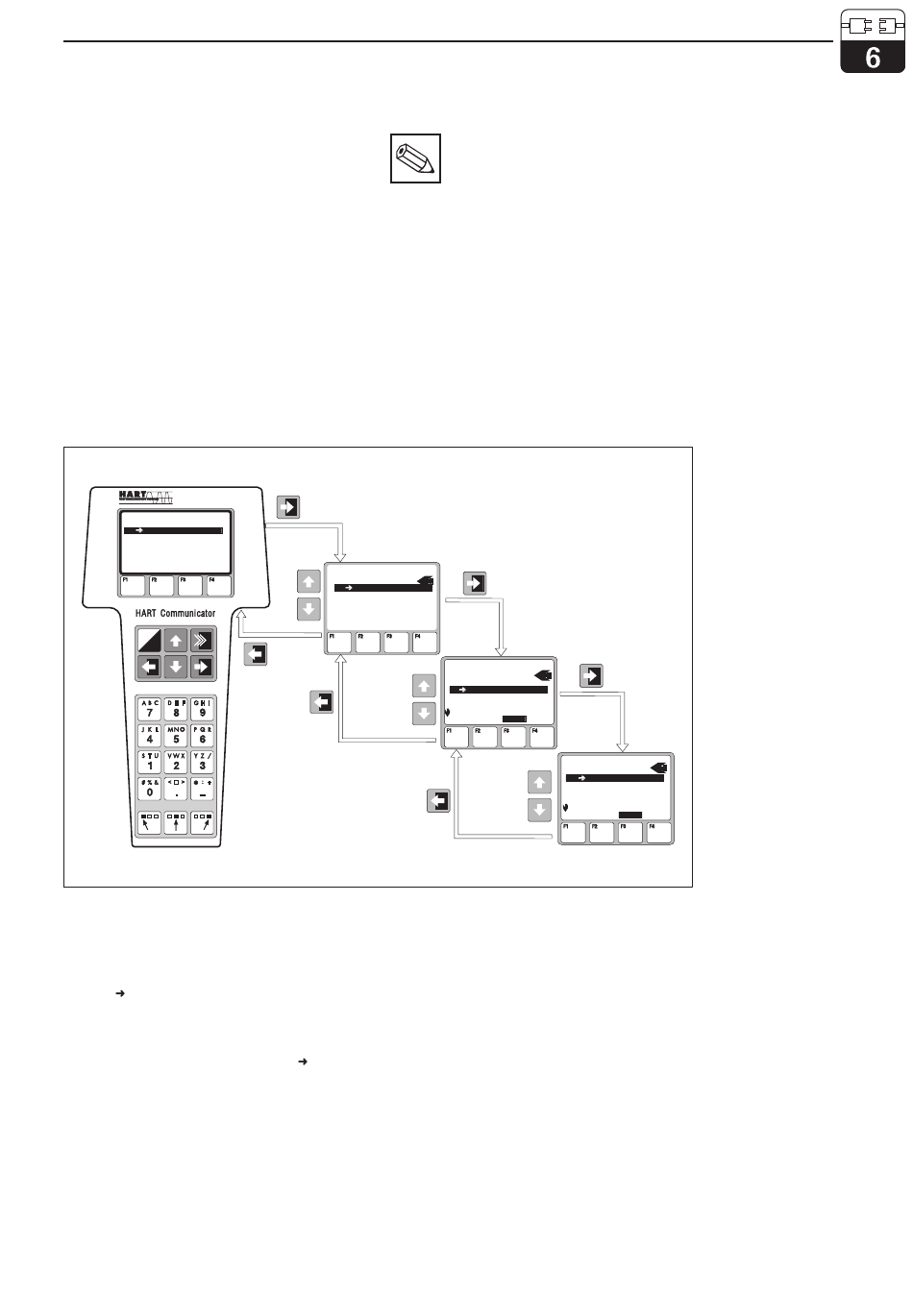

Bedienung des Hand-
Bild 6.2 bediengerätes
BA018D41.CDR
