Endress+Hauser mypro CLM 431 Betriebsanleitung Seite 18

Installation
Bild 3.16 Meßkabelanschluß
Bild 3.17 Anschlußklemmenblock
16

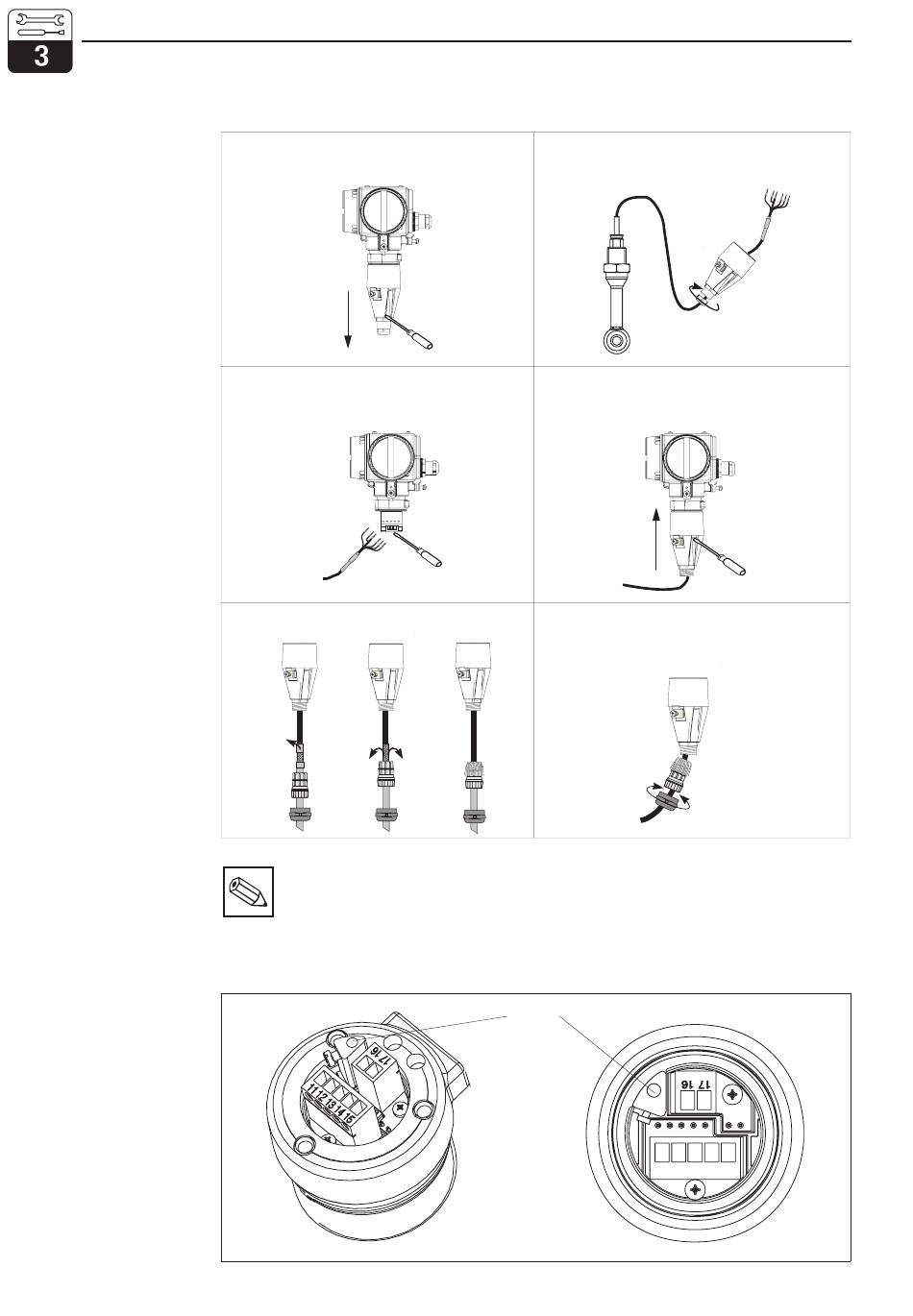

Anleitung Meßkabelanschluß CLM 431

Befestigungsschrauben lösen und Anschlußhaube
abziehen.
ƒ
Geräteseitiges Kabelende gemäß Klemmen-
belegung (Anschlußbild 3.15) anschließen.
…
Schirm gemäß Abfolge a bis c anschließen.
a b
Hinweis:
Der Schirm kann auch auf die
Schirmklemme des Klemmenblocks
aufgelegt werden.
mypro CLM 431 / CLD 431 induktiv
‚
Pg-Verschraubung der Anschlußhaube lösen und
Festkabel durchführen.
„
Anschlußhaube aufsetzen und Befestigungs-
schrauben anziehen.
†
Kabel soweit durchführen, daß Pg-Verschraubung
auf der Kabelisolierung greifen kann.
Pg-Verschraubung festziehen.
c
Schirm
ANSCHL2.CDR
