Montage - Endress+Hauser mypro CLM 431 Betriebsanleitung

Installation

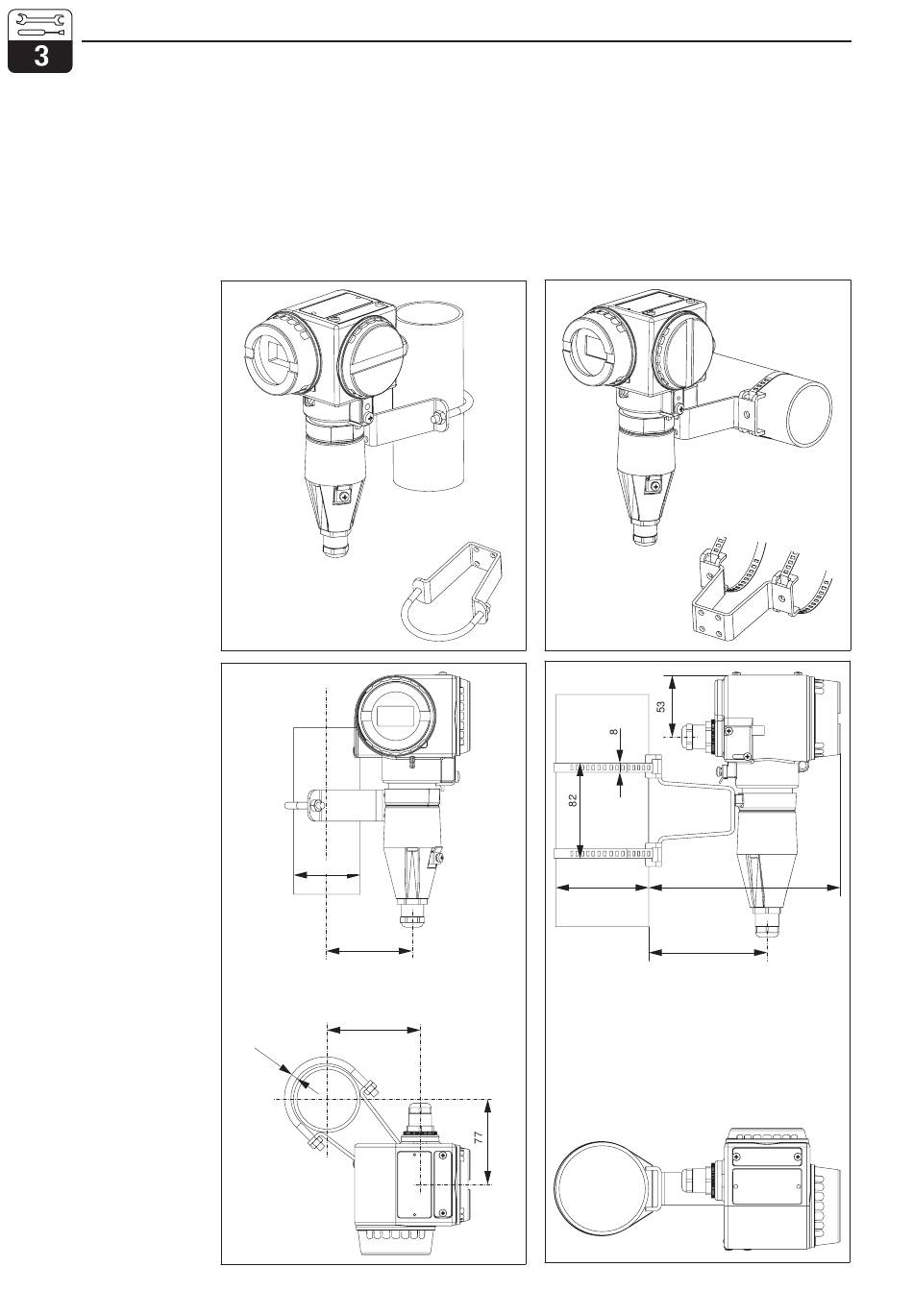

links:
Rohrmontage DN 60
mit Befestigungsbügel
rechts:
Rohrmontage
DN30 ... 200
mit Befestigungsbügel
Bild 3.6 (horizontal befestigt)
links:
Rohrmontage DN 60
mit Befestigungsbügel
rechts:
Rohrmontage
DN 30 ... 200
mit Befestigungsbügel
Bild 3.7 (vertikal befestigt)
10
3.3

Montage

3.3.1 MyPro CLM 431
Der Meßumformer MyPro CLM 431 kann an
der Wand oder an einem Rohr montiert wer-
den. Hierzu verwenden Sie bitte je nach Aus-
führung die beigefügte Halterung.
MOUNT3D1.CDR
∅ 60,3
77
84
∅ 6
MOUNT2D1.CDR
mypro CLM 431 / CLD 431 induktiv
Das MyPro-Gehäuse wird mit zwei Schrauben
am Halter befestigt. Vier Bohrungen erlauben,
das Gehäuse um 90° zu drehen.
MOUNT3D2.CDR
∅ 30 ... 200
165
102
MOUNT2D2.CDR
Endress+Hauser
