17 RS 232C Schnittstelle

Die Waage ist serienmäßig mit einer RS 232C Schnittstelle ausgerüstet. Die
Wägedaten können je nach Einstellung im Menü automatisch oder durch Drücken
von bzw.
Die Datenübertragung erfolgt asynchron im ASCII - Code.
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun-
gen erfüllt sein:
• Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver-
binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN-
Schnittstellenkabel sichergestellt.
• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru-
cker müssen übereinstimmen. Detaillierte Beschreibung der Schnittstellenpa-
rameter siehe Kap. 12.2, Menüblock „

17.1 Technische Daten

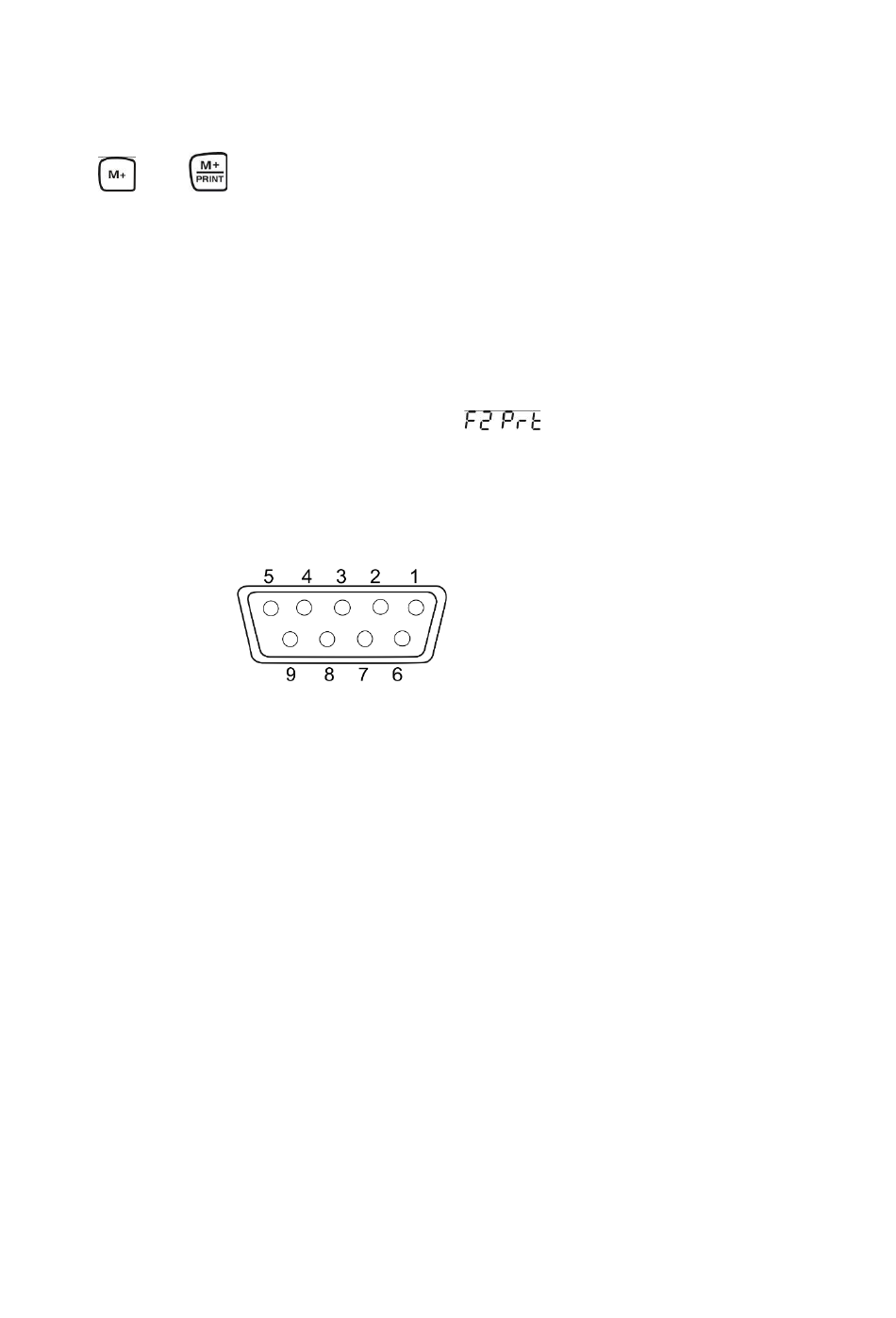

Anschluss 9 pin d-Subminiaturbuchse
Baud-Rate
600/1200/2400/4800/9600
8 bits, keine Parität / 7 bits, gerade Parität / 7 bits, ungerade Parität
Parität
fett gedruckt = Werkseinstellung
71
Modell CFS 50K-3) über die Schnittstelle ausgegeben werden.
(
„.
Pin 2 Eingang
Pin 3 Ausgang
Pin 5 Signalerde
CFS/CCS-BA-d-1523
