- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Zählwaage/Zählsystem KERN CFS/CCS Version 1.4 03/2011 CFS/CCS-BA-d-1114...
-
Seite 2: Inhaltsverzeichnis
Anzeige durchschnittliches Stückgewicht ................. 13 6.3.3 Anzeige Stückzahl ......................14 Tastaturübersicht ......................14 Netzanschluss ......................... 16 Akkubetrieb (optional) ....................16 Anschluss von Peripheriegeräten ................. 16 Erstinbetriebnahme......................16 Justierung....................17 Justierung Modelle KERN CFS/CCS................17 Justierung Mengenwaage, nicht vorkonfiguriert durch KERN........19 CFS/CCS-BA-d-1114... - Seite 3 RS 232C Schnittstelle ................42 15.1 Technische Daten ......................43 15.2 Fernsteuerbefehle ......................43 15.2.1 Steuerbefehle........................43 15.2.2 Druckbefehle ........................44 Wartung, Instandhaltung, Entsorgung ..........44 16.1 Reinigen ..........................44 16.2 Wartung, Instandhaltung....................44 16.3 Entsorgung ........................44 Kleine Pannenhilfe ................. 45 17.1 Fehlermeldungen ......................46 Batterieverordnung ................47 CFS/CCS-BA-d-1114...
-
Seite 4: Technische Daten
1 Technische Daten 1.1 KERN CFS KERN CFS 6K0.1 Ablesbarkeit (d) 0.1 g Wägebereich (Max) 6 kg Reproduzierbarkeit 0.1 g Linearität ± 0.2 g Einschwingzeit Wägeeinheiten kg, lb Empfohlenes Justierge- 6 kg (F2) wicht (nicht beigegeben) Anwärmzeit Mindeststückgewicht bei 50 mg Stückzählung... - Seite 5 KERN CFS 15K0.2 CFS 30K0.5 Ablesbarkeit (d) 0.2 g 0.5 g Wägebereich (Max) 15 kg 30 kg Reproduzierbarkeit 0.2 g 0.5 g Linearität ± 0.4 g ± 1 g Einschwingzeit Wägeeinheiten kg, lb Empfohlenes Justierge- 15 kg (F2) 30 kg (F2) wicht (nicht beigegeben) Anwärmzeit...
-
Seite 6: Kern Ccs
Abmessungen: 1.2 KERN CCS Zählsystem Mengenwaage Wägebe- Ablesbar- Wägeplatte Empfohlenes reich keit (d) Edelstahl Justiergewicht, (Max) nicht beigegeben, KERN KERN kg (Klasse) CCS 30K0.1 KFP 30V20M 400x300x78 30 (M2) CCS 60K0.1 KFP 60V20M 400x300x78 50 (M2) CCS 60K0.1L KFP 60V20LM... -
Seite 7: Konformitätserklärung
Mark applied EU Directive Standards 2004/108/EC EN 61000-6-1 :2007 EN 61000-6-3 :2007 EN 61000-3-3 : 1995+A1 :2001+A2 :2005 EN 61000-3-2 :2006 Date: 14.07.2010 Signature: KERN & Sohn GmbH Management KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 CFS/CCS-BA-d-1114... -
Seite 8: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäger- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage füh- ren. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Ab- weichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich frei- zugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 9: Prüfmittelüberwachung
4 Grundlegende Sicherheitshinweise 4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfäl- tig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen ver- fügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 10: Auspacken, Aufstellung Und Inbetriebnahme
Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorge- schriebenen Kreis befindet. Bei Einsatz als Zählsystem müssen Waage und Wägebrücke nivelliert werden. CFS/CCS-BA-d-1114... -
Seite 11: Zählwaage
6.2.1 Zählwaage KERN CFS 1. Wägeplatte / Akkufach (unter Wägeplatte) 2. Libelle 3. RS 232 Schnittstelle 4. Zweitwaagenschnittstelle 5. Fußschrauben 6. Ein/Aus-Schalter 7. Anschluss Netzadapter CFS/CCS-BA-d-1114... -
Seite 12: Zählsystem

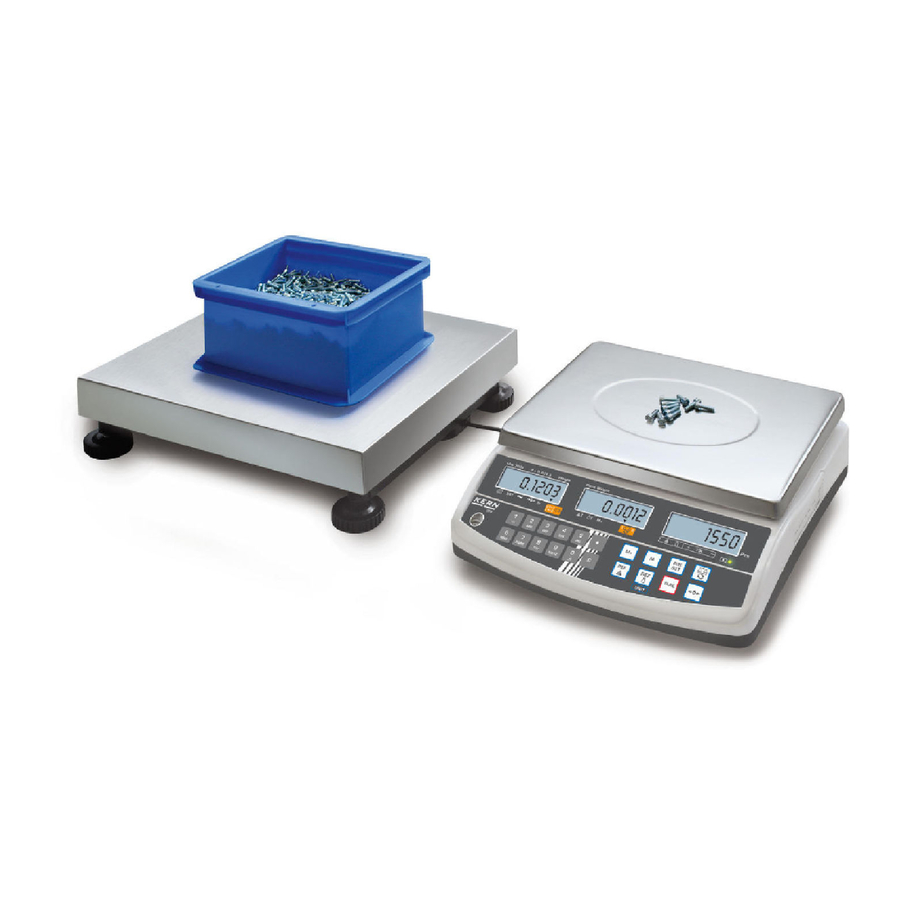

Zählsystem KERN CCS Mengenwaage KERN KFP Referenzwaage KERN CFS Werkseitig ist das Zählsystem KERN CCS so vorkonfiguriert, dass in der Re- gel keine Änderungen vorzunehmen sind. Bei Anschluss einer anderen Wägebrücke (nicht vorkonfiguriert durch KERN) muss folgendes beachtet werden: Wägebrücke mit einem geeigneten Kabel über die Zweitwaagenschnitt- stelle anschließen. -
Seite 13: Anzeigenübersicht
Benutzer numerisch eingegeben oder durch Einwägen von der Waage berechnet. Die Pfeile [ ] über den Symbolen zeigen an: Aufgelegte Stückzahl zu klein Mindeststückgewicht unterschritten Daten in Summenspeicher Aktive Waage: 1. Referenzwaage KERN CFS 2. Mengenwaage KERN KFP CFS/CCS-BA-d-1114... -
Seite 14: Anzeige Stückzahl
Toleranzkontrolle im Zählmodus Toleranzkontrolle im Wägemodus Wägegut oberhalb oberer Toleranzgrenze Wägegut im Toleranzbereich Wägegut unterhalb unterer Toleranzgrenze 6.4 Tastaturübersicht Auswahl Funktion im Wägemodus Funktion im Menü • Numerische Tasten ….. • Dezimalpunkt • Bei numerischer Eingabe Ziffernanwahl nach links • Löschtaste CFS/CCS-BA-d-1114... - Seite 15 Kap. 8.3 • Eingabe des durchschnittli- chen Stückgewichts durch Wägung, s. Kap. 10.1 • Numerische Eingabe des • Funktion-/Parameterauswahl durchschnittlichen Stück- gewichts s. Kap. 10.2 • Wägeeinheit umschalten • Tarier-Taste • Bestätigen • Zurück ins • Nullstell-Taste Menü/Wägemodus CFS/CCS-BA-d-1114...
-
Seite 16: Netzanschluss
6.5 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.6 Akkubetrieb (optional) Der Akku wird über das mitgelieferte Netzkabel geladen. -
Seite 17: Justierung
• Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com • Um Fehler bei der Stückzahlermittlung zu vermeiden, müssen beide Waagen mit derselben Fallbeschleunigung justiert sein. Bei Nichtbeachtung ergeben sich Zählfehler! 7.1 Justierung Modelle KERN CFS/CCS Bedienung Anzeige Waage einschalten und während des Selbsttest drücken. - Seite 18 Nach erfolgter Justierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justier- gewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung ( Justiervorgang wiederholen. CFS/CCS-BA-d-1114...
-
Seite 19: Justierung Mengenwaage, Nicht Vorkonfiguriert Durch Kern
7.2 Justierung Mengenwaage, nicht vorkonfiguriert durch KERN Bedienung Anzeige Waage einschalten und während des Selbsttest drücken. Mit den Zifferntasten Passwort eingeben: Entweder • Standardpasswort „0000“ oder • persönliches Passwort, Eingabe s. Kap.13 Eingabe mit bestätigen. Mengenwaage auswählen. Das eingeblendete [ ] zeigt die aktive Waage an. -
Seite 20: Basisbetrieb
Für die Stückzählung kann eine Wägebrücke über die Zweitwaagenschnittstelle an- geschlossen werden. Im Zählsystem KERN CCS findet die Mengenstückzählung auf der Mengenwaage KERN KFP statt. Die Referenzwaage KERN CFS ermöglicht durch ihre hohe Auflösung eine sehr präzise Ermittlung des durchschnittlichen Stückgewichts. -
Seite 21: Wägen Mit Tara
Anzeige von der einen zur anderen Waage. In der Anzeige erscheint bzw. Das eingeblendete [ ] zeigt die aktive Waage an. Referenzwaage KERN CFS Mengenwaage KERN KFP (Zählsystem CCS) 8.4 Wägen mit Tara Ein Tarawert kann sowohl für die Referenz- als auch für die Mengenwaage einge- geben werden. -
Seite 22: Numerische Eingabe Des Taragewichts
„ACC“ „ON“ und „F2 Prt“ „P mode“ „Print“ „Au OFF“, s. Kap. 12.2 • Bei Einsatz als Zählsystem kann sowohl auf der Referenz- als auch auf der Mengenwaage summiert werden. Vor dem Summiervorgang aktive Waage auswählen, s. Kap. 8.3. CFS/CCS-BA-d-1114... - Seite 23 Gesamtgewicht, Anzahl der Wägungen sowie die Gesamt- stückzahl werden angezeigt. Aufgelegtes Gesamtgewicht: Anzahl der Wägungen: Gesamtstückzahl: Wägedaten löschen: drücken, das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamt- stückzahl werden angezeigt. Während dieser Anzeige drücken. Die Daten im Summenspeicher werden gelöscht. CFS/CCS-BA-d-1114...
-
Seite 24: Ausdruckbeispiel
4.400 kg TW 80 TPC 4 NO LOCAL/REMOTE SCALE Aktive Waage s. Kap. 8.3 Benutzeridentifikations-Nummer s. Kap. 12.2 Aktuell aufgelegtes Nettogewicht U. W. Durchschnittliches Stückgewicht (Unit weight) Aktuell aufgelegte Stückzahl (Pieces) Aufgelegtes Gesamtgewicht (Total weight) Gesamtstückzahl (Total pieces) Anzahl Wägungen CFS/CCS-BA-d-1114... -
Seite 25: Automatisches Summieren
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet werden muss. Dieser Vorgang kann 99-mal wiederholt werden bzw. bis der Kapazität der Waa- ge erschöpft ist. Anzeige und löschen der Wägedaten, sowie Ausdruckbeispiel siehe Kap. 9.1. CFS/CCS-BA-d-1114... -
Seite 26: Zählen
Innerhalb 5 sec mit bestätigen. Die Waage ermittelt das durchschnittliche Stückgewicht. Stücke zählen Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen. Bei Anschluss eines optionalen Druckers kann der Anzeigenwert durch Drücken (Menüeinstellung „P mode“ „Print“ „Au OFF“, Kap. 12.2) ausgege- ben werden. CFS/CCS-BA-d-1114... -
Seite 27: Numerische Eingabe Des Durchschnittlichen Stückgewichts
Da die zusätzlichen Teile die Basis für die Berechnung vergrößern, wird auch die Referenz genauer. Durch Drücken der -Taste kann die Wiederberechnung vermieden und damit das Referenzgewicht gesperrt werden. Die automatische Referenzoptimierung wird deaktiviert, sobald die Zahl von addier- ten Teilen die gespeicherte Referenzstückzahl überschreitet. CFS/CCS-BA-d-1114... -
Seite 28: Zählen Mit Zählsystem
Kap. 10.1. bzw. Kap. 10.2. 2. Waage mit umschalten, s. Kap. 8.3 3. Leeren Behälter auf die Wägeplatte der Mengenwaage KERN KFP stellen und tarieren. 4. Zählmenge in den Behälter auf der Mengenwaage einfüllen. Die Stückzahl wird im Display angezeigt. -
Seite 29: Einwägen Auf Ein Zielgewicht/Zielstückzahl Und Toleranzkontrolle
Toleranzkontrolle wird gestartet. Das Symbol über scheint. Wägegut auflegen und anhand der Toleranzmarke prüfen, ob das Nettoge- wicht des Wägeguts unter, innerhalb oder über der vorgegeben Toleranz liegt. Anzeige Toleranzmarke , wenn Wägegut unter der vorgegebenen Toleranz: CFS/CCS-BA-d-1114... -
Seite 30: Toleranzkontrolle Im Zählmodus
Grenz- wert wird angezeigt. Mit Zifferntasten gewünschten Wert z.B. 50 Stück eingeben oder mit löschen. drücken, der aktuell eingestellte untere Grenz- wert wird angezeigt. Mit Zifferntasten gewünschten Wert z.B. 40 Stück eingeben oder mit löschen. CFS/CCS-BA-d-1114... - Seite 31 Die Information, ob das Wägegut sich innerhalb der Toleranzgrenzen befindet, kann zusätzlich noch durch ein akustisches Signal gegeben werden (Menüpunkt „ „ s. Kap. 12.2) Zur Toleranzkontrolle kann auch nur ein Grenzwert gesetzt werden. Werden beide Grenzwerte gelöscht ist die Toleranzkontrolle deaktiviert. CFS/CCS-BA-d-1114...
-
Seite 32: Datenspeicher (Plu = Product Look Up)
(siehe Kap. 10.2). 5. Speicherplatz eingeben, z. B. PLU 27 drücken Mit den Zifferntasten „2“ und „7“ Speicher- platz „27“ eingeben. drücken, der aktuell hinterlegte Zusatz- text wird angezeigt. Die erste Stelle blinkt. Falls nötig Zusatztext mit löschen. CFS/CCS-BA-d-1114... - Seite 33 6. Zusatztext wie folgt eingeben (max. 12 Zei- chen, z. B. „KERN 1234 AB“). Für die Eingabe von Zahlen numerische Taste kurz betätigen Für die Eingabe von Buchstaben numerische Taste drücken und gedrückt halten bis der gewünschte Buchstabe angezeigt wird. Die Buchstaben entsprechend der Tas- tenbelegung werden durchlaufen.
-
Seite 34: Abrufen
Zusatztext werden 1 s lang angezeigt. Sollen die Daten länger ange- zeigt werden, gedrückt halten. Die Anzeige wechselt in den Zählmodus, der hinterlegte Tarawert z. B. 100 g und das durchschnittliches Stückgewicht z. B 10g /Stck. werden angezeigt. Wägegut auflegen und Stückzahl ablesen. CFS/CCS-BA-d-1114... -
Seite 35: Drucken
11.3.3 Drucken Bei Anschluss eines optionalen Druckers können die Daten durch Drücken ausgegeben werden. Ausdruckbeispiel: LOCAL SCALE ID: 123ABC NAME: KERN 1234 AB 1.9003 kg NET 10 g U.W. 190 PCS LOCAL/REMOTE SCALE Aktive Waage s. Kap. 8.3 Benutzeridentifikations-Nummer s. Kap. 12.2 NAME Zusatztext, s. -
Seite 36: Menü
Einstellung wird angezeigt. Einstellungen ändern kann in die verfügbaren Einstellungen umge- schaltet werden. Einstellung bestäti- drücken, die Waage kehrt zurück ins Untermenü. gen/Menü verlassen Entweder im Menü weitere Einstellungen vornehmen oder mit zurück ins Hauptmenü. Zurück in den erneut drücken Wägemodus CFS/CCS-BA-d-1114... -
Seite 37: Menü-Übersicht
Wählbar 0/3/5/15/30 Minuten. Summiermodus ein Summiermodus aus Datenausgabe stabiler Wägewerte nach Drücken Automatische Datenausgabe sta- biler Wägewerte nach Entlasten der Waage Fortlaufende Datenausgabe aller Wägedaten, (Summieren deaktiviert) Fortlaufende Datenausgabe nur Gewichtswert. Baudrate 600 Baudrate 1200 Baudrate 2400 Baudrate 4800 Baudrate 9600 CFS/CCS-BA-d-1114... -
Seite 38: Konfiguration Mengewaage/Technische Parameter
Änderungen sollten nur von geschultem Fachpersonal durchgeführt werden. Navigation im Menü s. Kap. 12.1 Werkseitig ist die Waage KERN CFS bzw. das Zählsystem KERN CCS so vorkonfi- guriert, dass in der Regel keine Änderungen vorzunehmen sind. Liegen aber besondere Einsatzbedingungen vor bzw. wenn als Mengenwaage eine andere Wägebrücke (nicht vorkonfiguriert durch KERN) angeschlossen wird, kön-... - Seite 39 Das eingeblendete [ ] zeigt die aktive Waage an. bestätigen. die Wägeeinheit [kg oder lb] auswählen, bei wel- cher die Einstellung erfolgen soll. Das eingeblendete [ ] zeigt die aktuelle Wägeeinheit an. bestätigen, der erste Menüpunkt wird ange- zeigt. CFS/CCS-BA-d-1114...
- Seite 40 Wert eingeben. Eingabe mit bestätigen. Die aktuell eingestellte Ablesbarkeit wird angezeigt, für Ände- rungen siehe Schritt 3 „Ablesbarkeit“. 3. Ablesbarkeit Anzeige bei Auswahl Referenzwaage drücken, die aktuell eingestellte Ablesbarkeit wird ange- zeigt. gewünschte Einstellung auswählen und mit bestä- tigen. CFS/CCS-BA-d-1114...
- Seite 41 6. Nullstellbereich Lastbereich, in dem die Anzeige bei Drücken von auf Null gesetzt wird drücken, der aktuell eingestellte Auto Zero-Bereich wird angezeigt. gewünschte Einstellung (0 %, 2 %, 5 %, 10 %, 20 %) auswählen und mit bestätigen. CFS/CCS-BA-d-1114...
-
Seite 42: Zweitwaagenschnittstelle
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen. -
Seite 43: Technische Daten
PLU aus Datenspeicher abrufen Aufgelegten Wägebehälter tarieren T123.456 Numerischer Tarawert Nullstellen Drucken Wägedaten in Summenspeicher addieren und drucken Daten aus Speicher abrufen Speicher löschen U123.456 Durchschnittliches Stückgewicht 123.456 [g] bzw. [lb] speichern S123 Eingabe Anzahl Teile z.B. 123 Teile Referenzwaage Mengenwaage CFS/CCS-BA-d-1114... -
Seite 44: Druckbefehle
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 16.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 16.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem natio- nalem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 45: Kleine Pannenhilfe
• Die Waagenanzeige steht nicht auf Null offensichtlich falsch • Die Justierung stimmt nicht mehr. • Es herrschen starke Temperaturschwankungen. • Die Anwärmzeit wurde nicht eingehalten. • Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören- des Gerät ausschalten ) CFS/CCS-BA-d-1114... -
Seite 46: Fehlermeldungen
• Unsachmäßige Bedie- Tastaturfehler nung der Waage Wert außerhalb A/D Wand- • Wägeplatte nicht ler Bereich installiert • Beschädigte Wägezelle • Beschädigte Elektronik Justierfehler • Unsachmäßige Justierung Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. CFS/CCS-BA-d-1114... -
Seite 47: Batterieverordnung
Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoff- haltig ausschlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. CFS/CCS-BA-d-1114...
