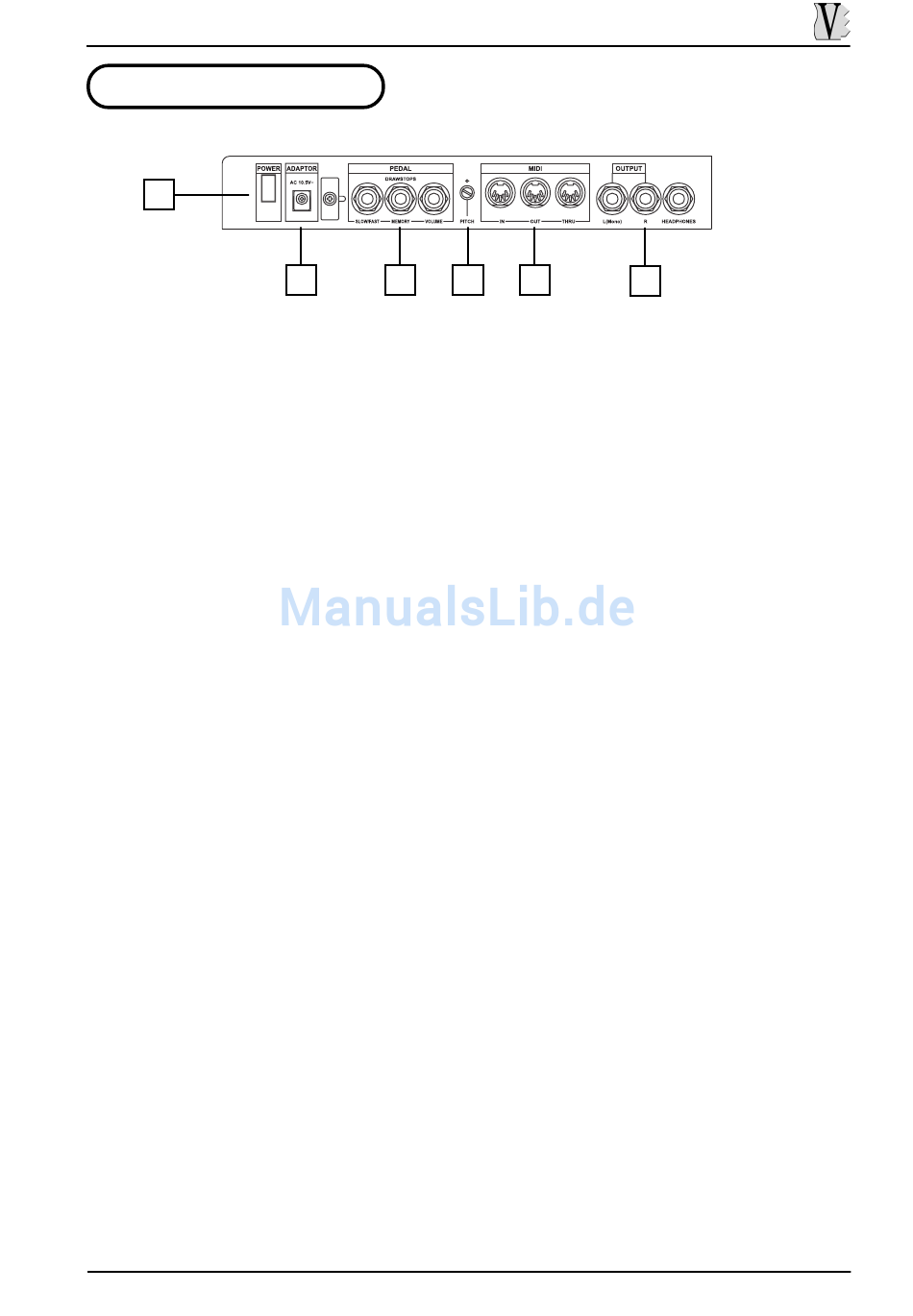

3.2 DIE RÜCKSEITE
1
1. [POWER ] Switch: Ein- Ausschalter.
2. [AC ADAPTOR] Anschluss: Buchse zum Anschluss des mitgelieferten externen Netzteils.
3. PEDAL Anschlüsse: Hier können Sie Pedale anschließen um folgende Funktionen
auszuführen:
-
[SLOW/FAST]: Umschaltung (schnell/langsam) des Rotor-Effektes (Fußschalter).
[MEMORY]: Umschaltung vom zuletzt angewählten "Upper Memory"-Platz zur
-
Drawbar-Einstellung und umgekehrt (Fußschalter).
[VOLUME]: Regelung der Gesamtlautstärke des Instrumentes (Fußschweller).
-
4. [PITCH] Regler: Hier können Sie die Feinstimmung Ihres Instrumentes vornehmen. In
der Mittelposition ist der Ton A = 440 Hz.
5. MIDI Anschlüsse: Fünfpolige DIN-Buchsen zur Verbindung mit anderen MIDI-Geräten:
-
[MIDI IN]: Zum Empfang von MIDI-Daten eines anderen Gerätes.
[MIDI OUT]: Zum Senden von MIDI-Daten zu anderen Geräten.
-
[MIDI THRU]: MIDI-Daten, die über die MIDI-IN-Buchse der DB-3 empfangen
-
werden, werden hier wieder ausgegeben.
6. OUTPUT Anschlüsse: An die Buchsen [L/Mono] und [R] können Sie ein
Verstärkersystem, Aktivboxen oder ein Mischpult anschließen. Zum Anschluss an einen
MONO-Verstärker verwenden Sie bitte die Buchse [L/Mono]. An die Buchse
[HEADPHONES] können Sie einen Kopfhörer anschließen.
