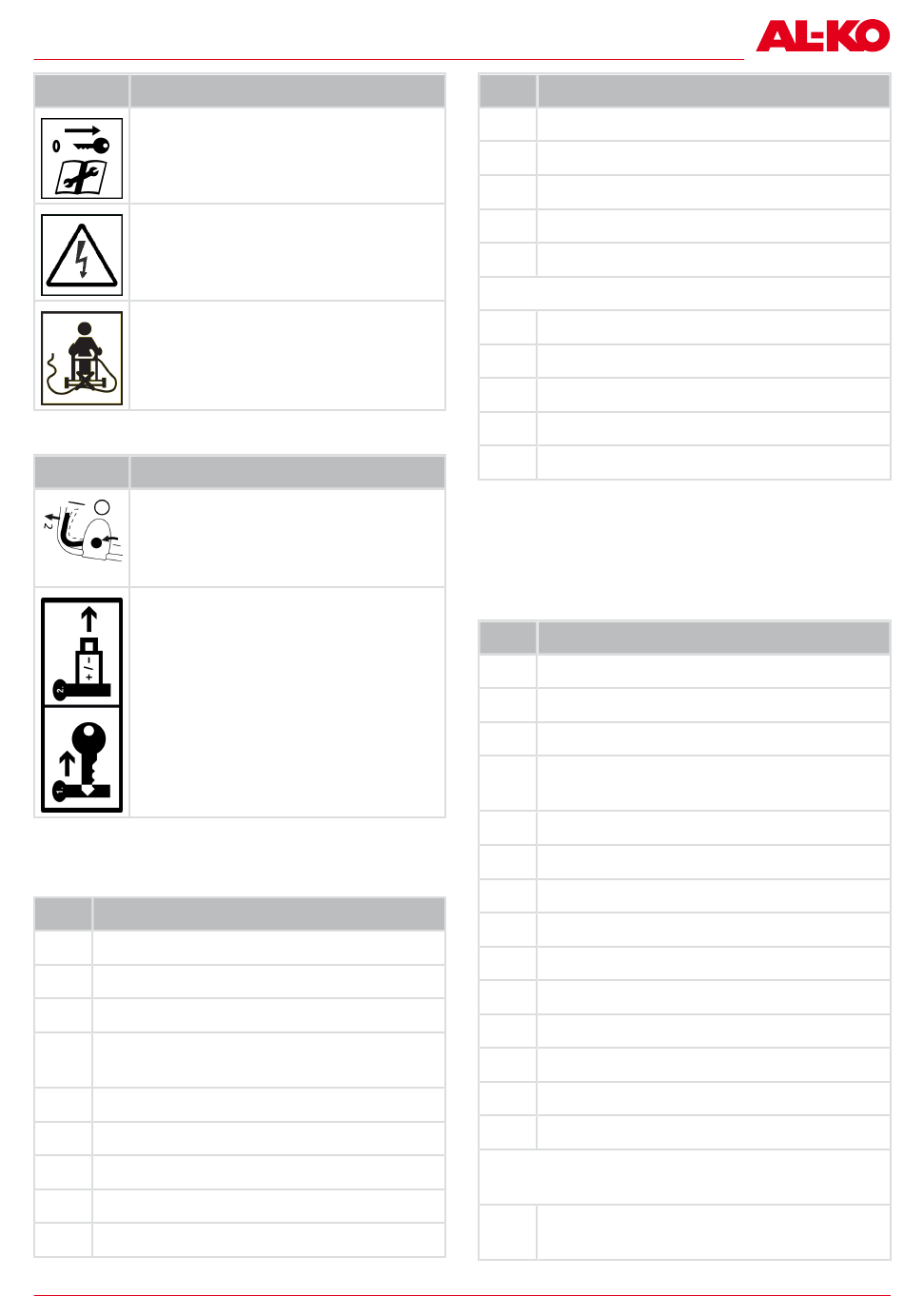

Description du produit
Symbole Signification
Toujours retirer la clé de sécurité
avant de travailler sur l'appareil !
Risque d'électrocution si le câble
d'alimentation est endommagé !
Tenir le câble d'alimentation éloigné
du plateau de coupe et ne pas rou-
ler dessus !
3.5.2 Étiquette de commande
Symbole Signification
Procédure pour démarrer le moteur
(voir chapitre 7.8 "Démarrer et arrê-
ter le plateau de coupe (19, 20)*",
page 74)
En cas de non-utilisation : retirer la
clé de sécurité et ôter la batterie de
l'appareil.
3.6 Aperçus du produit
3.6.1 Aperçu du produit (01) – easy
N° Pièce
1 Poignée
2 Étrier de sécurité
3 Bouton de démarrage
4 Réglage centralisé de la hauteur de
coupe
5* Rouleau pour gazon*
6 Lame de coupe
7 Couvercle de compartiment à batterie
8 Compartiment à batteries 1 et 2
9 Interrupteur à clé avec clé de sécurité
443220_a
N° Pièce
10 Poignée de transport
11 Trappe déflectrice
12 Indicateur du niveau de remplissage
13 Poignée du bac de ramassage d'herbe
14 Bac de ramassage d'herbe
Guidon réglable en hauteur, composé de :
15 Guidon inférieur
16 Vis de réglage de la hauteur
17 Guidon supérieur
18** Batteries (2x)**
19** Chargeur**
* en fonction du modèle, voir caractéristiques
techniques.
** en fonction du contenu de la livraison.
3.6.2 Aperçu du produit (02, 03) – comfort et
premium
N° Pièce
1 Poignée
2 Étrier de sécurité
3 Bouton de démarrage
4 Réglage centralisé de la hauteur de
coupe
5* Rouleau pour gazon*
6 Lame de coupe
7 Couvercle de compartiment à batterie
8 Compartiment à batteries 1 et 2
9 Interrupteur à clé avec clé de sécurité
10 Poignée de transport
11 Trappe déflectrice
12 Indicateur du niveau de remplissage
13 Poignée du bac de ramassage d'herbe
14 Bac de ramassage d'herbe
Guidon réglable en hauteur et escamotable,
composé de :
15 Articulations rotatives/à encrantement
avec tendeur rapide
67
