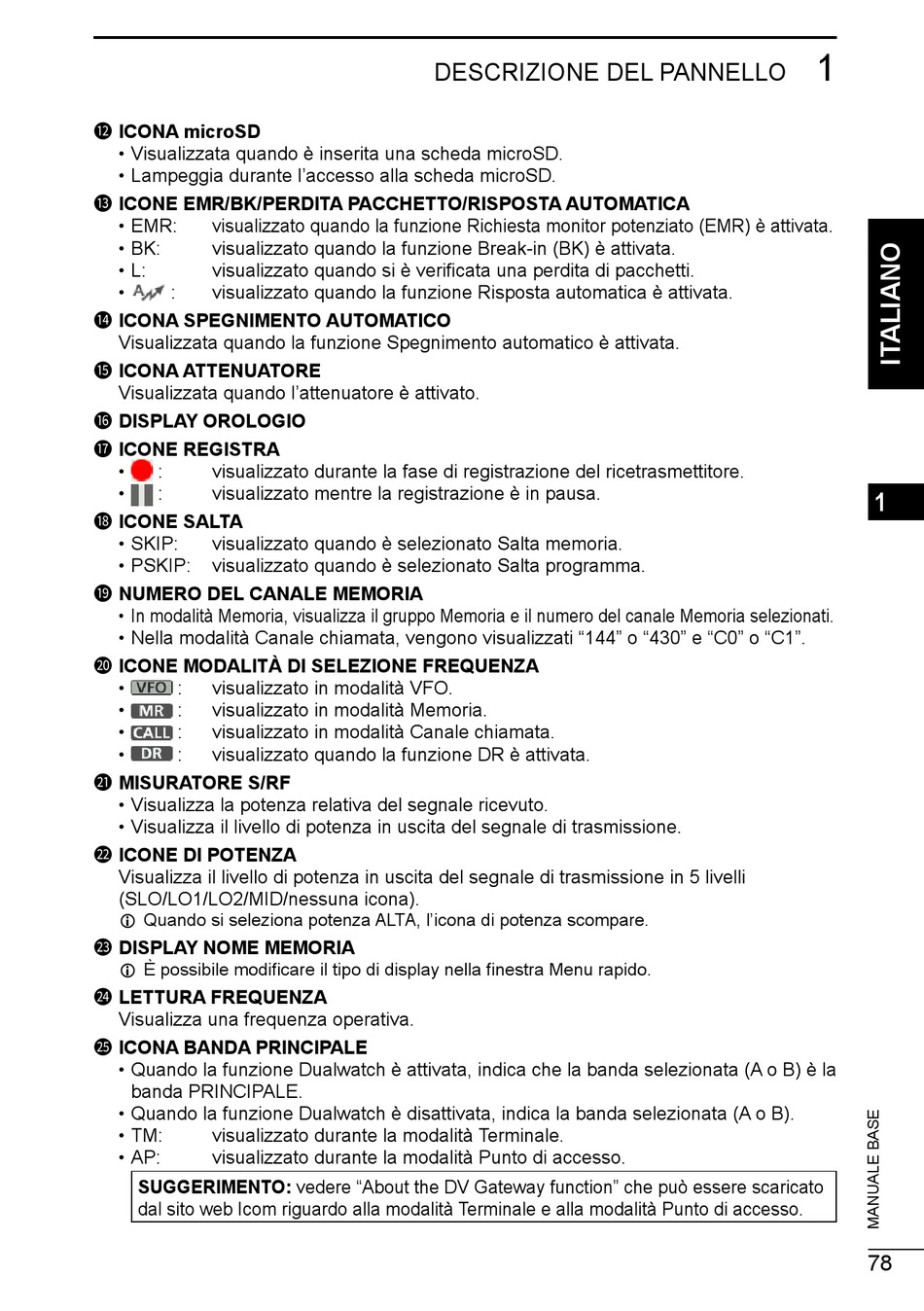

Icom ID-52E Basis Bedienungsanleitung Seite 79

12 ICONA microSD
• Visualizzata quando è inserita una scheda microSD.
• Lampeggia durante l'accesso alla scheda microSD.
13 ICONE EMR/BK/PERDITA PACCHETTO/RISPOSTA AUTOMATICA
• EMR: visualizzato quando la funzione Richiesta monitor potenziato (EMR) è attivata.
• BK: visualizzato quando la funzione Break-in (BK) è attivata.
• L: visualizzato quando si è verificata una perdita di pacchetti.
• : visualizzato quando la funzione Risposta automatica è attivata.
14 ICONA SPEGNIMENTO AUTOMATICO
Visualizzata quando la funzione Spegnimento automatico è attivata.
15 ICONA ATTENUATORE
Visualizzata quando l'attenuatore è attivato.
16 DISPLAY OROLOGIO
17 ICONE REGISTRA
• : visualizzato durante la fase di registrazione del ricetrasmettitore.
• : visualizzato mentre la registrazione è in pausa.
18 ICONE SALTA
• SKIP: visualizzato quando è selezionato Salta memoria.
• PSKIP: visualizzato quando è selezionato Salta programma.
19 NUMERO DEL CANALE MEMORIA
• In modalità Memoria, visualizza il gruppo Memoria e il numero del canale Memoria selezionati.
• Nella modalità Canale chiamata, vengono visualizzati "144" o "430" e "C0" o "C1".
20 ICONE MODALITÀ DI SELEZIONE FREQUENZA
• : visualizzato in modalità VFO.
• : visualizzato in modalità Memoria.
• : visualizzato in modalità Canale chiamata.
• : visualizzato quando la funzione DR è attivata.
21 MISURATORE S/RF
• Visualizza la potenza relativa del segnale ricevuto.
• Visualizza il livello di potenza in uscita del segnale di trasmissione.
22 ICONE DI POTENZA
Visualizza il livello di potenza in uscita del segnale di trasmissione in 5 livelli
(SLO/LO1/LO2/MID/nessuna icona).
L Quando si seleziona potenza ALTA, l'icona di potenza scompare.
23 DISPLAY NOME MEMORIA
L È possibile modificare il tipo di display nella finestra Menu rapido.
24 LETTURA FREQUENZA
Visualizza una frequenza operativa.
25 ICONA BANDA PRINCIPALE
• Quando la funzione Dualwatch è attivata, indica che la banda selezionata (A o B) è la
banda PRINCIPALE.
• Quando la funzione Dualwatch è disattivata, indica la banda selezionata (A o B).
• TM: visualizzato durante la modalità Terminale.
• AP: visualizzato durante la modalità Punto di accesso.
SUGGERIMENTO: vedere "About the DV Gateway function" che può essere scaricato
dal sito web Icom riguardo alla modalità Terminale e alla modalità Punto di accesso.
DESCRIZIONE DEL PANNELLO
1
1
78
