Wallbox Power Boost Installationsanleitung Seite 67

INSTALLATIONEN
Verkabelung des Systems
2.
Sobald die Abschlusswiderstände eingestellt sind, muss der Stromselektor jedes
Ladegeräts gemäß den Angaben platziert werden. Das erste und das letzte Ladegerät
sind immer abschließend (T), dazwischen befinden sich nicht abschließende (NT)
Ladegeräte.
Das Hauptladegerät wird auf Position 8 oder 9 eingestellt.
Die sekundären Ladegeräte werden auf Position 0 eingestellt.
POSITION
MAX. STROM
3.

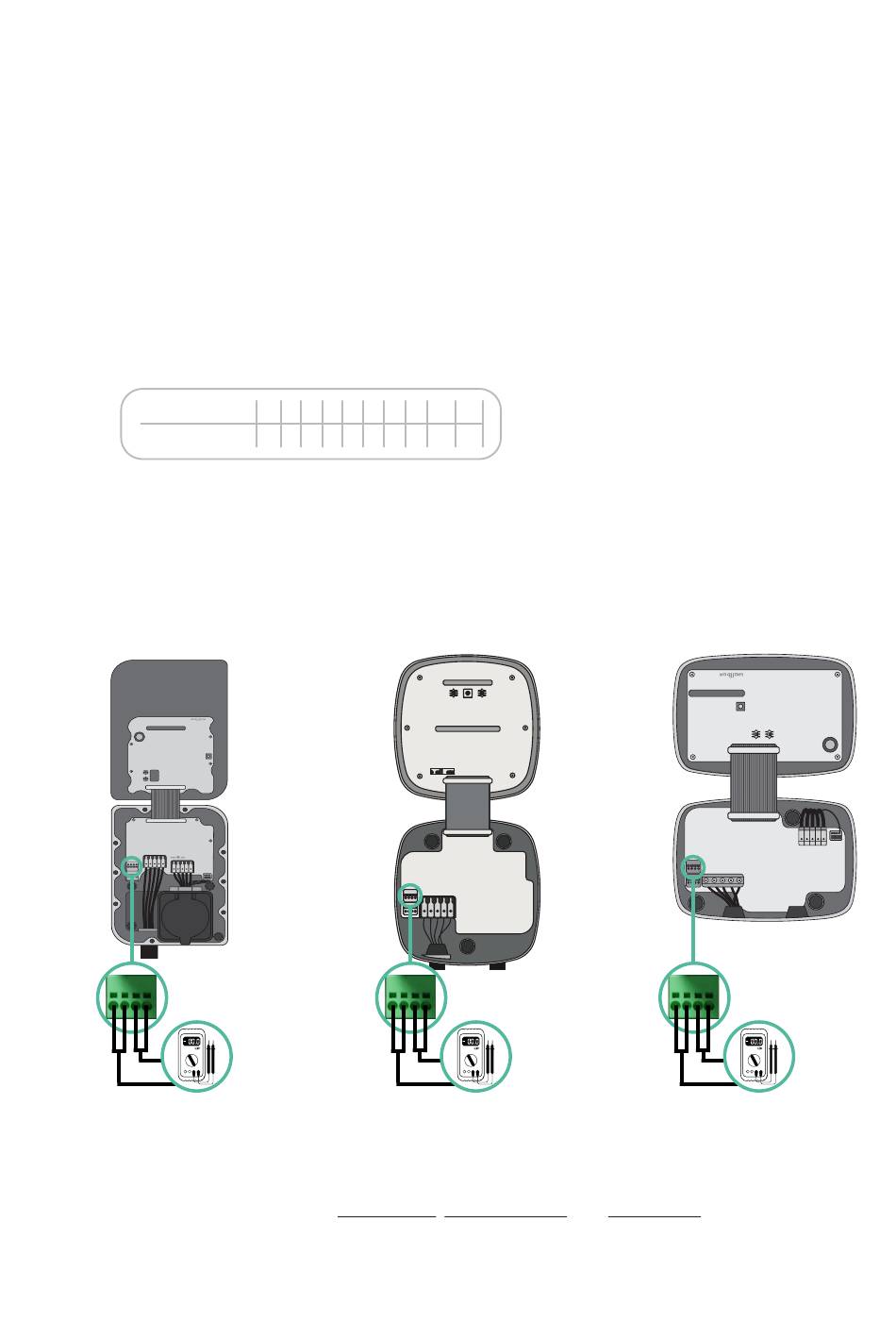

Um eine korrekte Einstellung zu gewährleisten, muss der gemessene Widerstand
zwischen CAN-H und CAN-L bei etwa 60 Ohm liegen. Sollte dies nicht der Fall sein,
überprüfen Sie erneut die korrekte Verkabelung und die T/NT-Konfiguration.
Copper SB
60 Ω
4.
Schließen Sie die Abdeckung des Ladegeräts, indem Sie die Anweisungen im jeweiligen
Installationshandbuch für Pulsar Plus, Commander 2 und Copper SB befolgen.
67
0 1 2 3 4 5 6 7
*PS 6 10 13 16 20 25 32 *PS *PS
Pulsar Plus
60 Ω
8 9
Commander 2
60 Ω
