INSTALLATION MIT QUASAR
V2H
Kommunikationsverkabelung zwischen dem Ladegerät und dem
Messgerät
1.

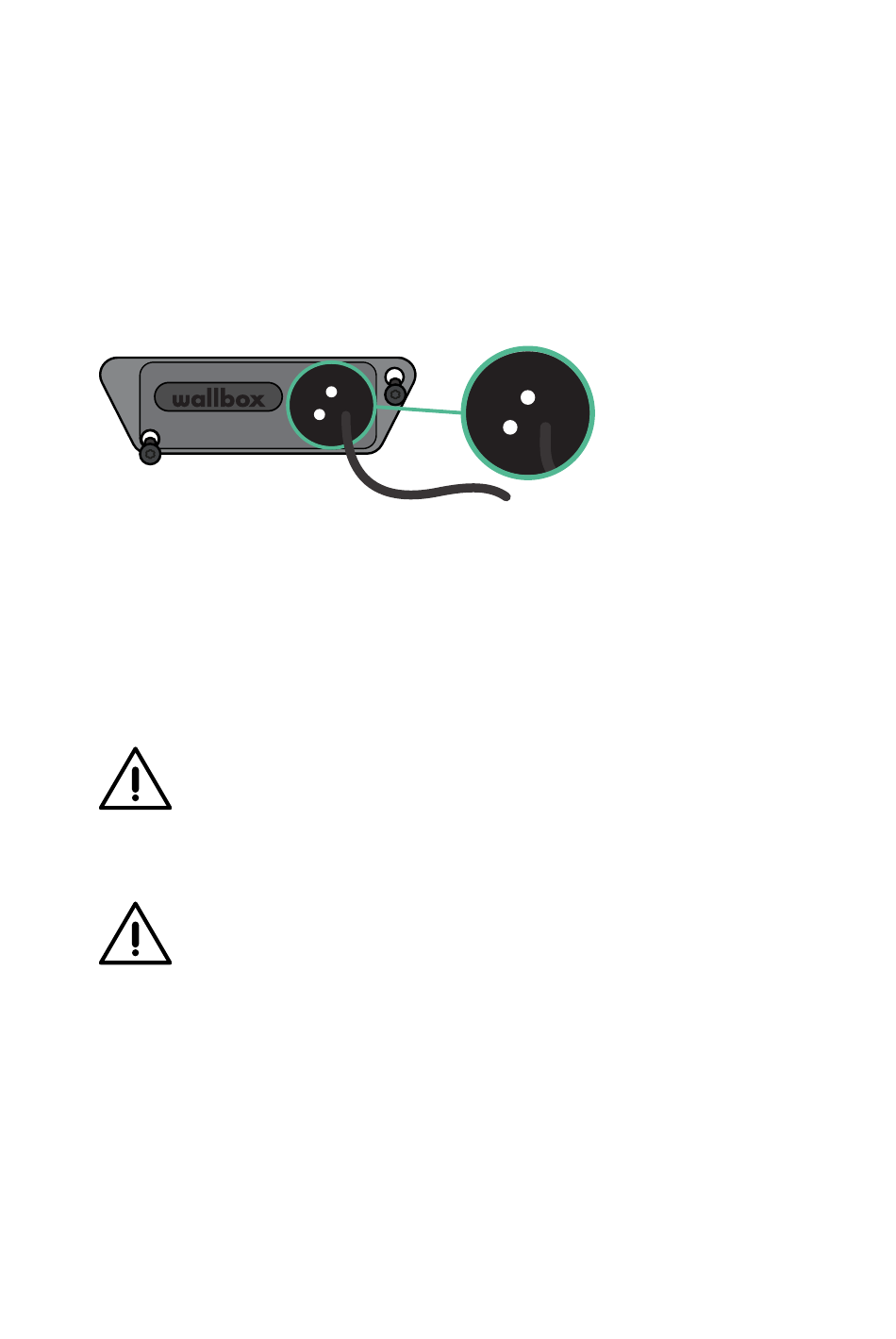

Führen Sie das Kommunikationskabel durch die Tülle.
2.
Installieren Sie das Messgerät gemäß den Anweisungen im Kapitel Verkabelung
des Messgeräts Anleitung ist in der Verpackung enthalten.
3.
Verdrahten Sie das Messgerät und das Ladegerät nach dem unten stehenden
Schema, das sich nach dem Modell Ihres Messgeräts richtet.
33
Wichtig
Es darf nur ein STP-Kabel der Klasse 5E verwendet werden,
wobei nur 1 Ader jedes verdrillten Paares genutzt werden darf.
Bitte beachten: Die Kommunikationsleitung darf nicht länger als
500 m sein.
Wichtig
Bitte beachten: Für jede Kommunikationsleitung darf nur ein Loch der
3er-Tülle verwendet werden.
