Wallbox Power Boost Installationsanleitung Seite 63

INSTALLATION MIT COPPER SB
Dynamic Power Sharing
Installation Copper SB
Installieren Sie das Gerät gemäß den Anweisungen in der Copper SB Installationsanleitung.
Kommunikationsverkabelung zwischen dem Ladegerät und dem
Messgerät
1.
Der Strom muss während der Installation abgeschaltet sein.
2.

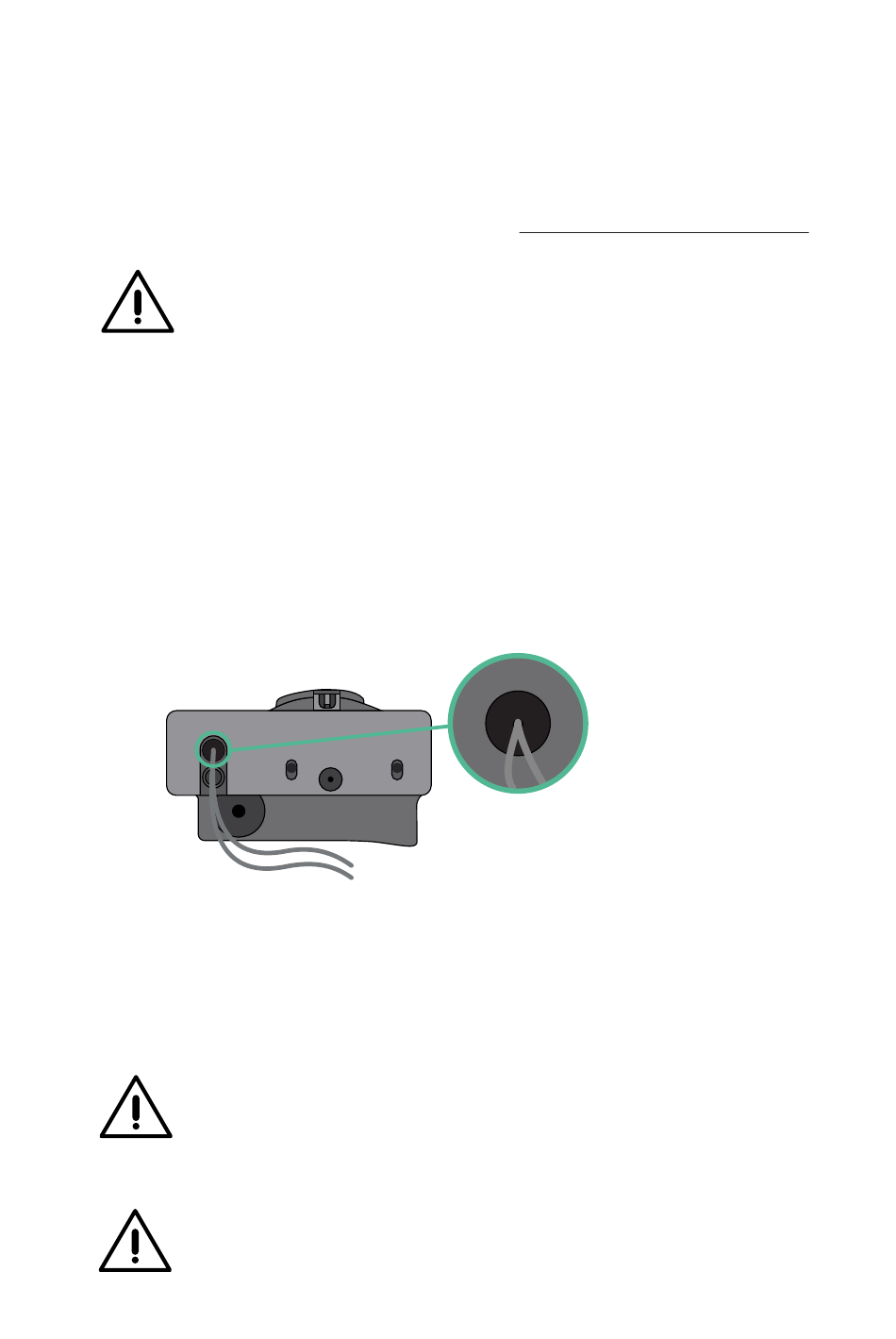

Führen Sie die beiden Kommunikationskabel durch die Tülle, eines für die
Zählerkommunikation und das andere für die Kommunikationzwischen den
Ladegeräten.
3.
Installieren Sie das Messgerät gemäß den Anweisungen im Kapitel Verkabelung
des Messgeräts Anleitung ist in der Verpackung enthalten.
4.
Verdrahten Sie das Messgerät und das Ladegerät nach dem unten stehenden
Schema, das sich nach dem Modell deines Messgeräts richtet.
63
Wichtig
Schließen Sie nicht die Abdeckung des Ladegeräts.
Wichtig
Es muss ein STP-Kabel der Klasse 5E verwendet werden.
Verwenden Sie nur 1 Draht jedes verdrillten Paares und beachte,
dass die Kommunikationsleitung nicht länger als 500 m sein darf.
Wichtig
Führen Sie nur ein Kabel je Tülle ein.
