VERKABELUNG DES SYSTEMS
Dynamic Power Sharing
1.
Während der Installation muss der Strom abgeschaltet sein.
2.
Überprüfen Si e die Position von CAN - L und CAN - H, wie oberhalb des
Steckers angegeben.
Bitte beachten: Die Reihenfolge im Stecker kann je nach Produkt
unterschiedlich sein.
3.
Sobald Sie den Anschluss gefunden haben, beginnen Sie mit der
Verkabelung des primären Ladegeräts (das erste in der Kette).

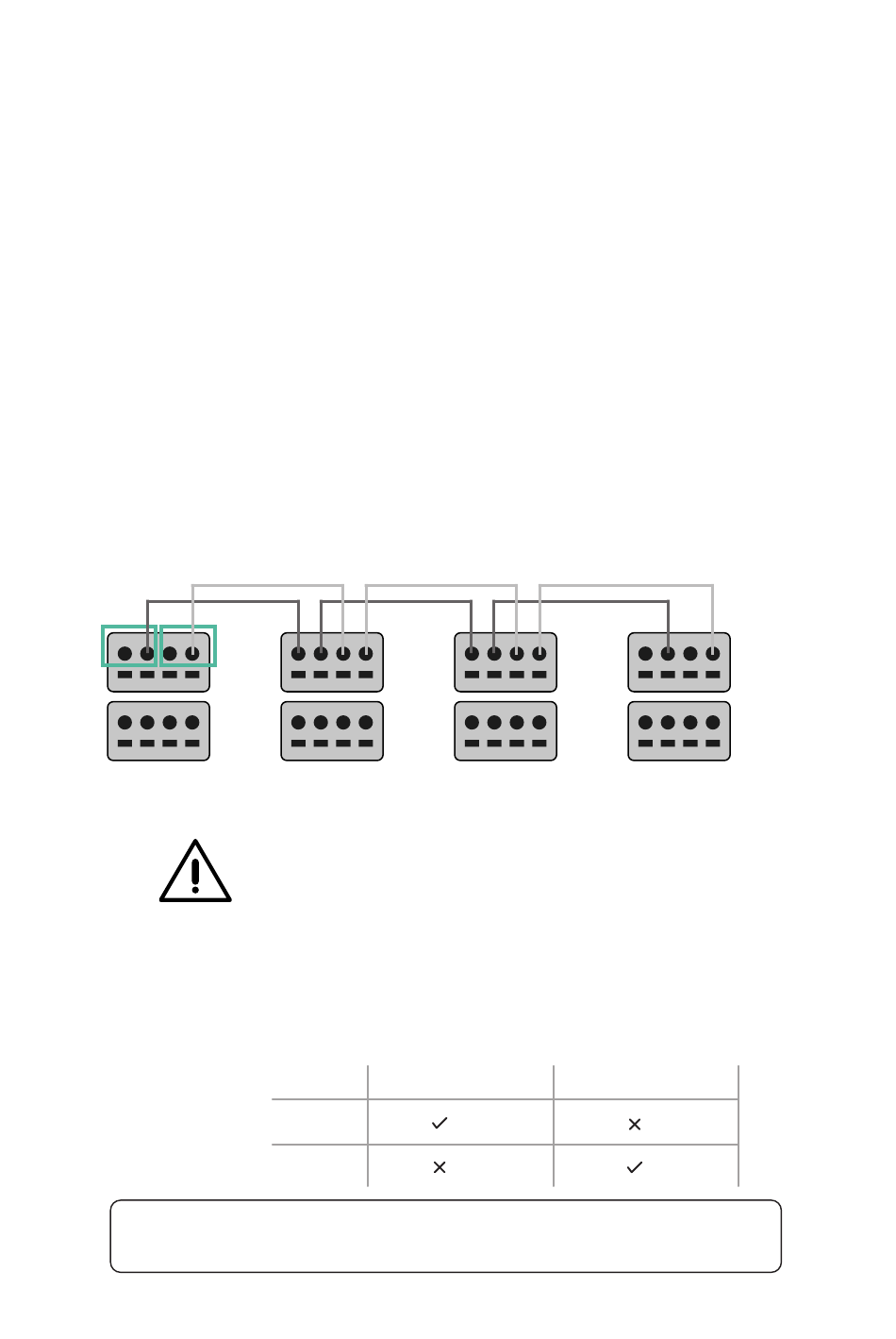

Verwenden Sie ein UTP 5E-Kabel (ein Paar) und stecken Sie dann
eines der Kabel in CAN-L und das andere in CAN-H. Schließen Sie
nun die anderen Ladegeräte der Kette nach folgendem Schema an.
Wie Sie sehen, haben alle Ladegeräte CAN-L und CAN-H Ein- und
Ausgänge, außer dem ersten und dem letzten.
CAN-L
T
Hinweis: Für eine korrekte Leistung wird nur ein Maximalstrom > 6A pro Phase
akzeptiert. Bei Fragen wenden Sie sich bitte an den Wallbox Kundendienst.
65
CAN-H
NT
Wichtig
• Vergewissern Sie sich, dass Sie jedes CAN-L mit dem
entsprechenden CAN-L-Anschluss aller Ladegeräte
verbinden. Dasselbe Vorgehen gilt für CAN-H.
• Power Sharing („die Aufteilung von Strom") funktioniert
für bis zu 25 Ladegeräten pro Installation. Davon ist eines
primär und 24 sind sekundär. Die maximale Entfernung der
Kommunikationskabel beträgt 250 m.
CAN-L
CAN-H
NT
CAN-L
T
CAN-H
