Wallbox Power Boost Installationsanleitung Seite 48

INSTALLATIONEN
Verkabelung des Systems
2.
Sobald die Abschlusswiderstände eingestellt sind, muss der Stromselektor
jedes Ladegeräts gemäß den Angaben platziert werden. Das erste und das
letzte Ladegerät sind immer abschließend (T), dazwischen befinden sich nicht
abschließende (NT) Ladegeräte.
Das Hauptladegerät wird auf Position 8 oder 9 eingestellt.
Die sekundären Ladegeräte werden auf Position 0 eingestellt.
POSITION
MAX. STROM
3.

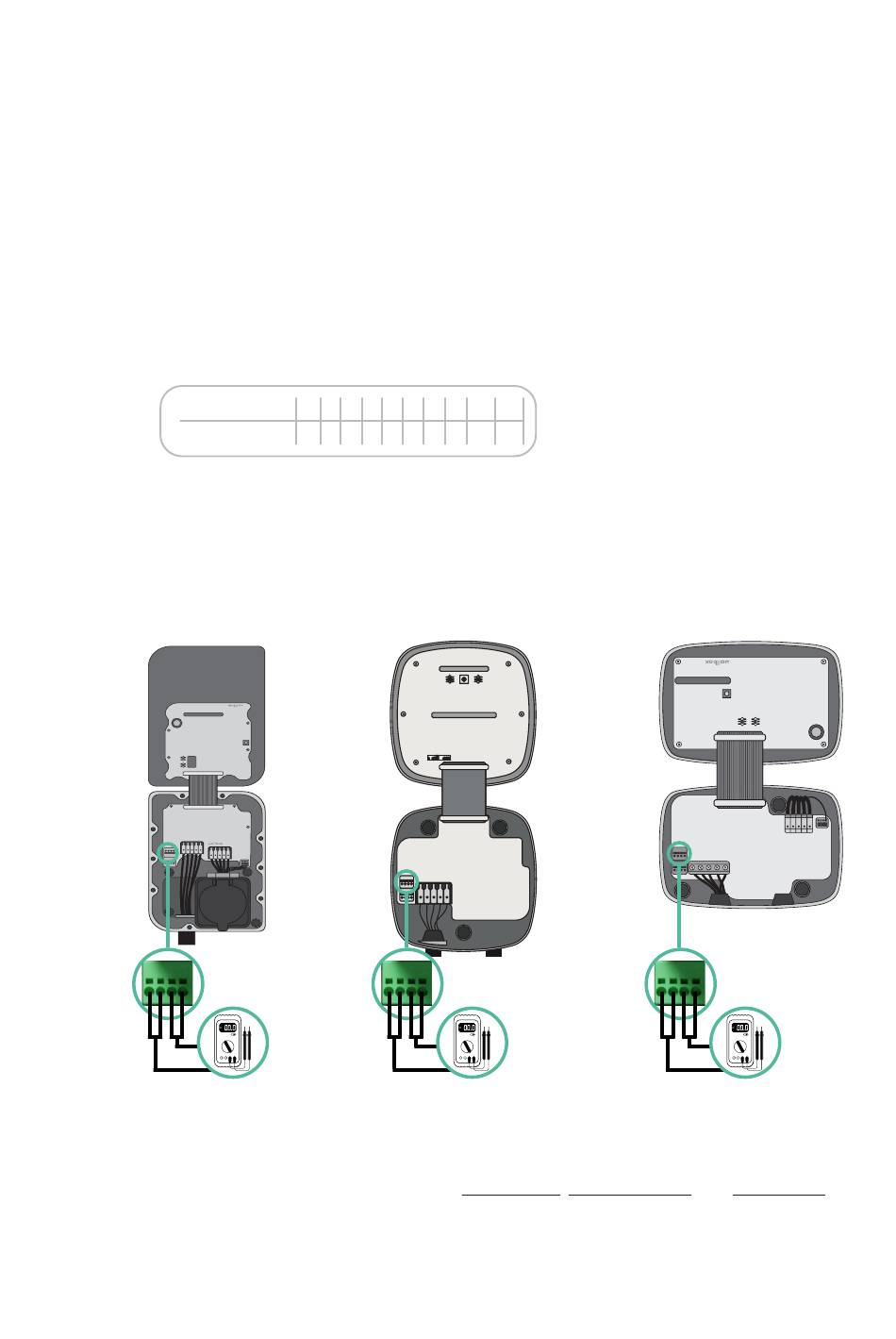

Um eine korrekte Einstellung zu gewährleisten, muss der gemessene Widerstand
zwischen CAN-H und CAN-L bei etwa 60 Ohm liegen. Sollte dies nicht der Fall
sein, überprüfen Sie erneut die korrekte Verkabelung und die T/NT-Konfiguration.
Copper SB
60 Ω
4.
Schließen Sie die Abdeckung des Ladegeräts, indem Sie die Anweisungen im
jeweiligen Installationshandbuch für Pulsar Plus, Commander 2 und Copper SB
befolgen.
48
0 1 2 3 4 5 6 7
*PS 6 10 13 16 20 25 32 *PS *PS
Pulsar Plus
60 Ω
8 9
60 Ω
Commander 2
