Wallbox Power Boost Installationsanleitung Seite 57

INSTALLATION MIT PULSAR PLUS
Dynamic Power Sharing
Pulsar Plus Installationsanleitung
Installieren Sie das Ladegerät gemäß den Anweisungen in der Pulsar Plus Installationsanleitung.
Kommunikationsverkabelung zwischen dem Ladegerät und dem
Messgerät
1.
Der Strom muss während der Installation abgeschaltet sein.
2.

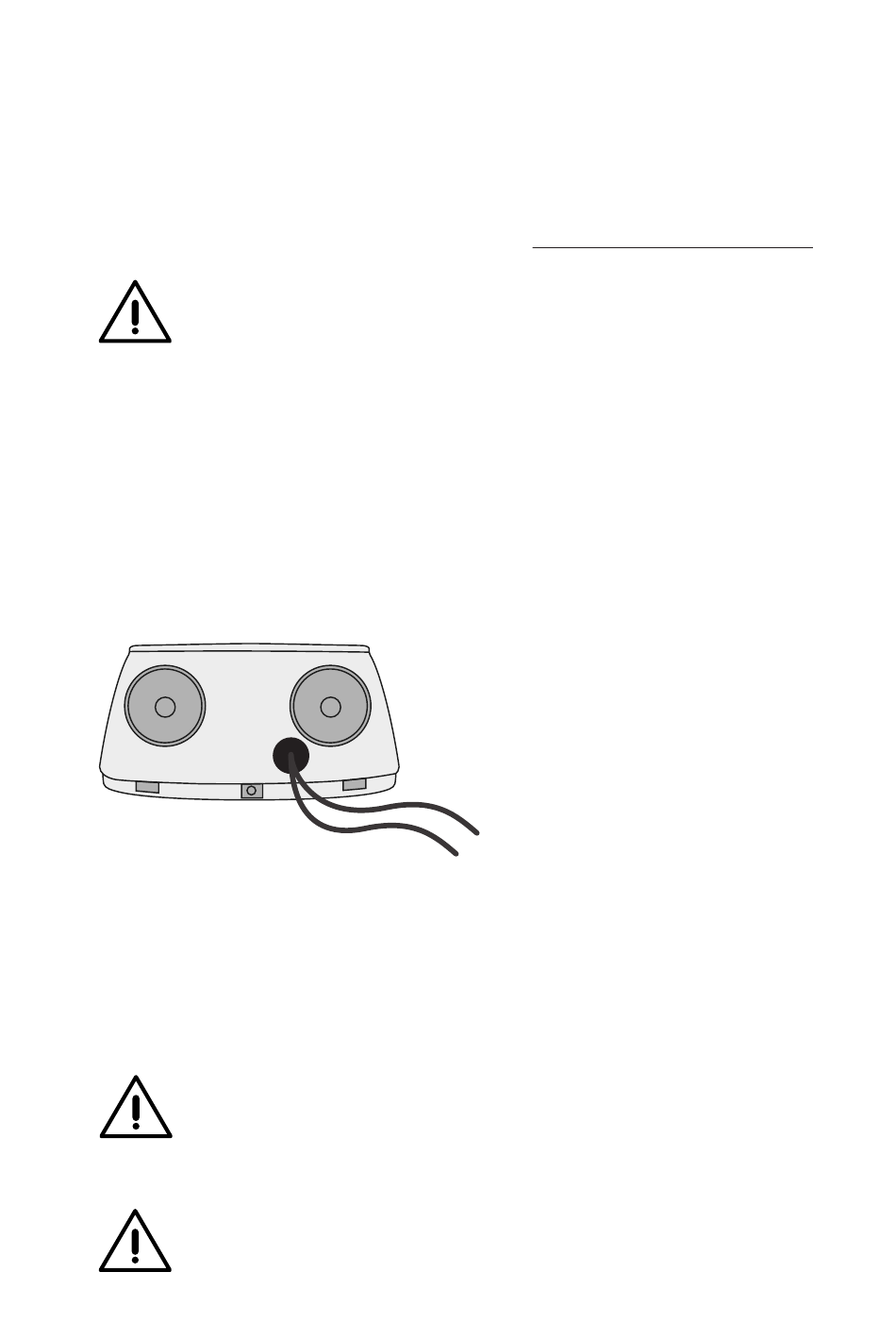

Stecken Sie die beiden Kommunikationsdrähte durch die Tülle,
einen für die Zählerkommunikation und den anderen für die
Kommunikation zwischen den Ladegeräten.
3.
Installieren Sie das Messgerät gemäß den Anweisungen im Kapitel Verkabelung des
Messgeräts Anleitung ist in der Verpackung enthalten.
4.
Die Verkabelung des Messgeräts und des Ladegeräts erfolgt nach dem folgenden
Schema, abhängig vom Modell des Messgeräts.
57
Wichtig
Schließen Sie nicht die Abdeckung des Ladegeräts.
Wichtig
Es muss ein STP-Kabel der Klasse 5E verwendet werden.
Verwenden Sie nur 1 Draht jedes verdrillten Paares und beachte,
dass die Kommunikationsleitung nicht länger als 500 m sein darf.
Wichtig
Führen Sie nur ein Kabel je Tülle ein.
