VERKABELUNG DES SYSTEMS

Power Sharing
1.
Während der Installation muss der Strom abgeschaltet sein.
2.

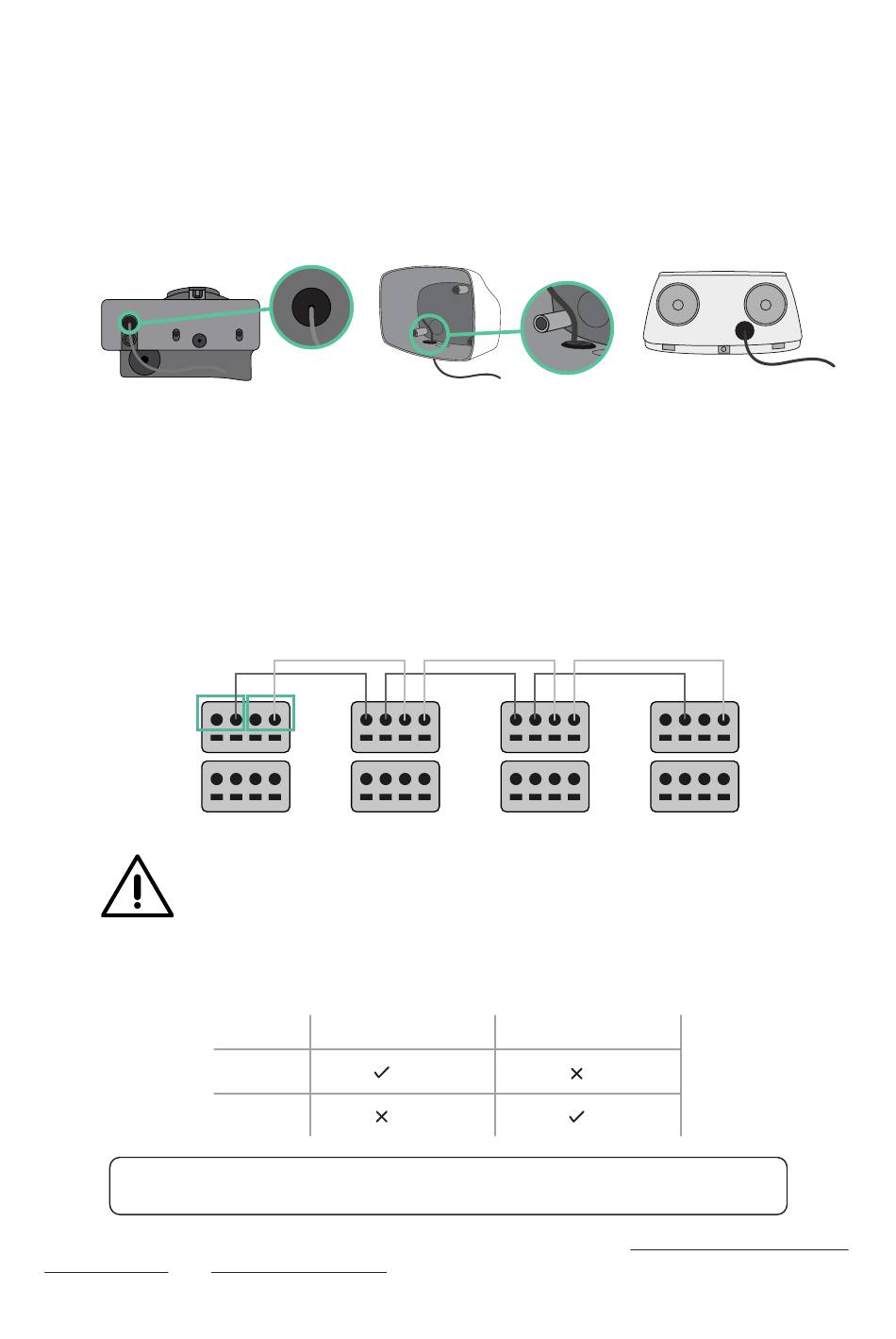

Führen Sie das Kommunikationskabel (UTP 5E Kabel) durch die Tülle.
3.
Überprüfen Si e die Position von CAN - L und CAN - H, wie oberhalb des Steckers
angegeben.
Bitte beachten: Die Reihenfolge im Stecker kann je nach Produkt unterschiedlich sein.
4.
Sobald Sie den Anschluss gefunden haben, beginnen Sie mit der Verkabelung des
primären Ladegeräts (das erste in der Kette). Verwenden Sie ein UTP 5E-Kabel (ein
Paar) und stecken Sie dann eines der Kabel in CAN-L und das andere in CAN-H.
Schließen Sie nun die anderen Ladegeräte der Kette nach folgendem Schema an.
Wie Sie sehen, haben alle Ladegeräte CAN-L und CAN-H Ein- und Ausgänge, außer
dem ersten und dem letzten.
CAN-L
Hinweis: Für eine korrekte Leistung wird nur ein Maximalstrom > 6A pro Phase
akzeptiert. Bei Fragen wenden Sie sich bitte an den Wallbox Kundendienst.
Wenn Sie ein Ladegerät für den Pulsar oder Commander haben, lesen Sie die
für den Pulsar
bzw.
46
CAN-H
T
Wichtig
• Vergewissern Sie sich, dass Sie jedes CAN-L mit dem
entsprechenden CAN-L-Anschluss aller Ladegeräte verbinden.
Dasselbe Vorgehen gilt für CAN-H.
• Power Sharing ist für bis zu 25 Ladegeräte pro Installation möglich.
Davon ist eines primär und 24 sind sekundär. Die maximale
Entfernung der Kommunikationskabel beträgt 250 m.
CAN-L
CAN-L
CAN-H
für den Commander
NT NT
CAN-H
, um Ihr Ladegerät zu installieren.
T
Installationsanleitungen
