Aktivierung Des Abschlusswiderstands Und Konfiguration Des Stromselektors - Wallbox Power Boost Installationsanleitung

INSTALLATION MIT PULSAR PLUS
Power Boost und Eco-Smart
Aktivierung des Abschlusswiderstands und Konfiguration des
Stromselektors
1.

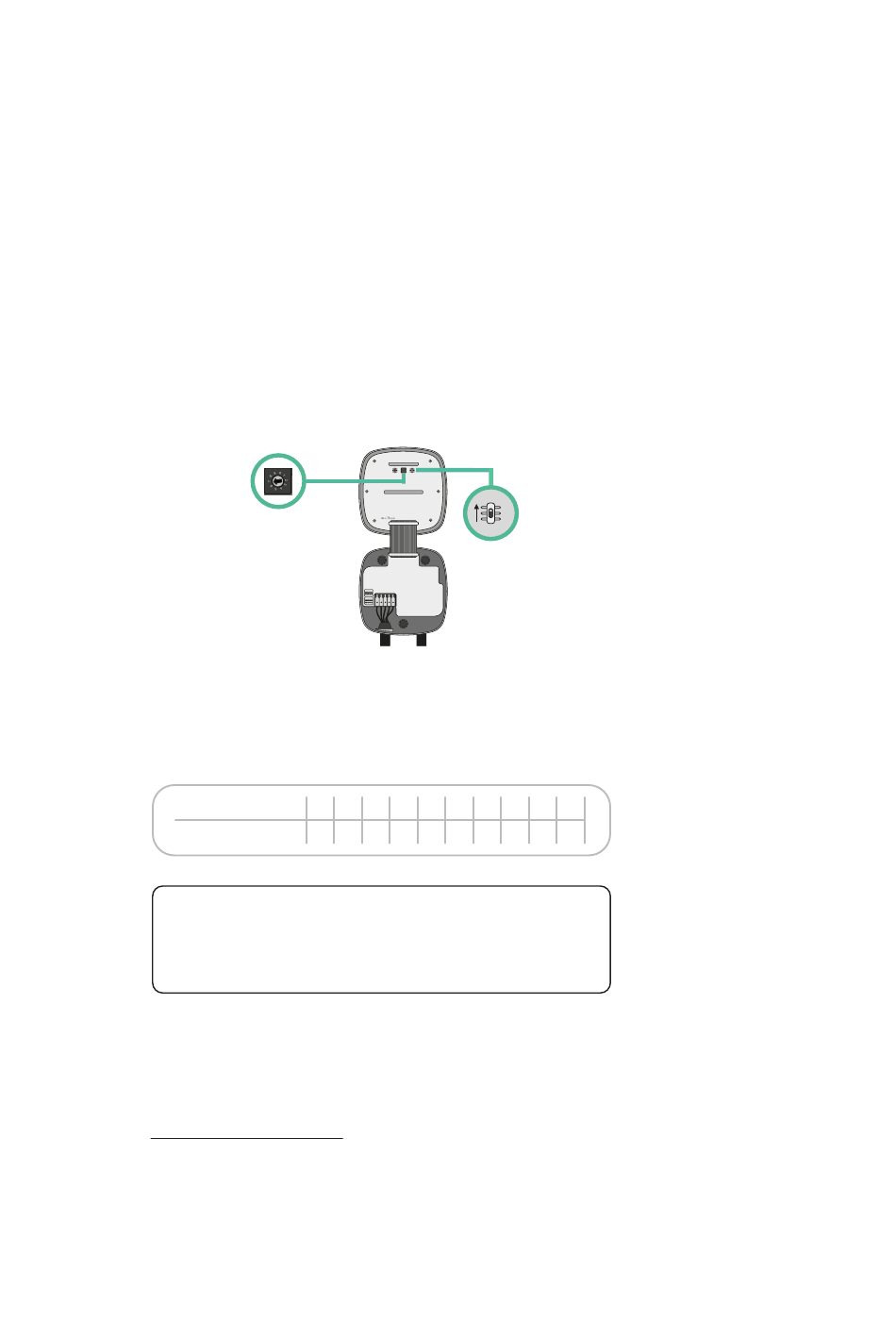

Stellen Sie den RS485-Schalter auf Position T.
2.
Stellen Sie den Drehschalter auf eine Position zwischen 1 und 7, entsprechend
dem maximalen Strom, der aus dem Ladenetz geliefert werden kann.
3.
Siehe die nachstehende Matrix. Dieser Wert muss dem unteren Wert
aus dem Nennstrom des Leistungsschutzschalters (MCB), nicht des FI-
Schutzschalters, und dem vertraglich vereinbarten Tarif entsprechen.
POSITION
STROM (A)
Hinweis: Für eine korrekte Leistung wird nur
ein Maximalstrom > 6A pro Phase akzeptiert. Bei
Fragen wenden Sie sich bitte an den Wallbox
Kundendienst.
4.
Schließen Sie die Abdeckung des Ladegeräts gemäß den Anweisungen in der
Installationsanleitung.
11
0 1 2 3 4 5 6 7 8 9
R 6 10 13 16 20 25 32 R R
T
NT
RS485
