Wallbox Power Boost Installationsanleitung Seite 19

INSTALLATION MIT COPPER SB
Power Boost und Eco-Smart

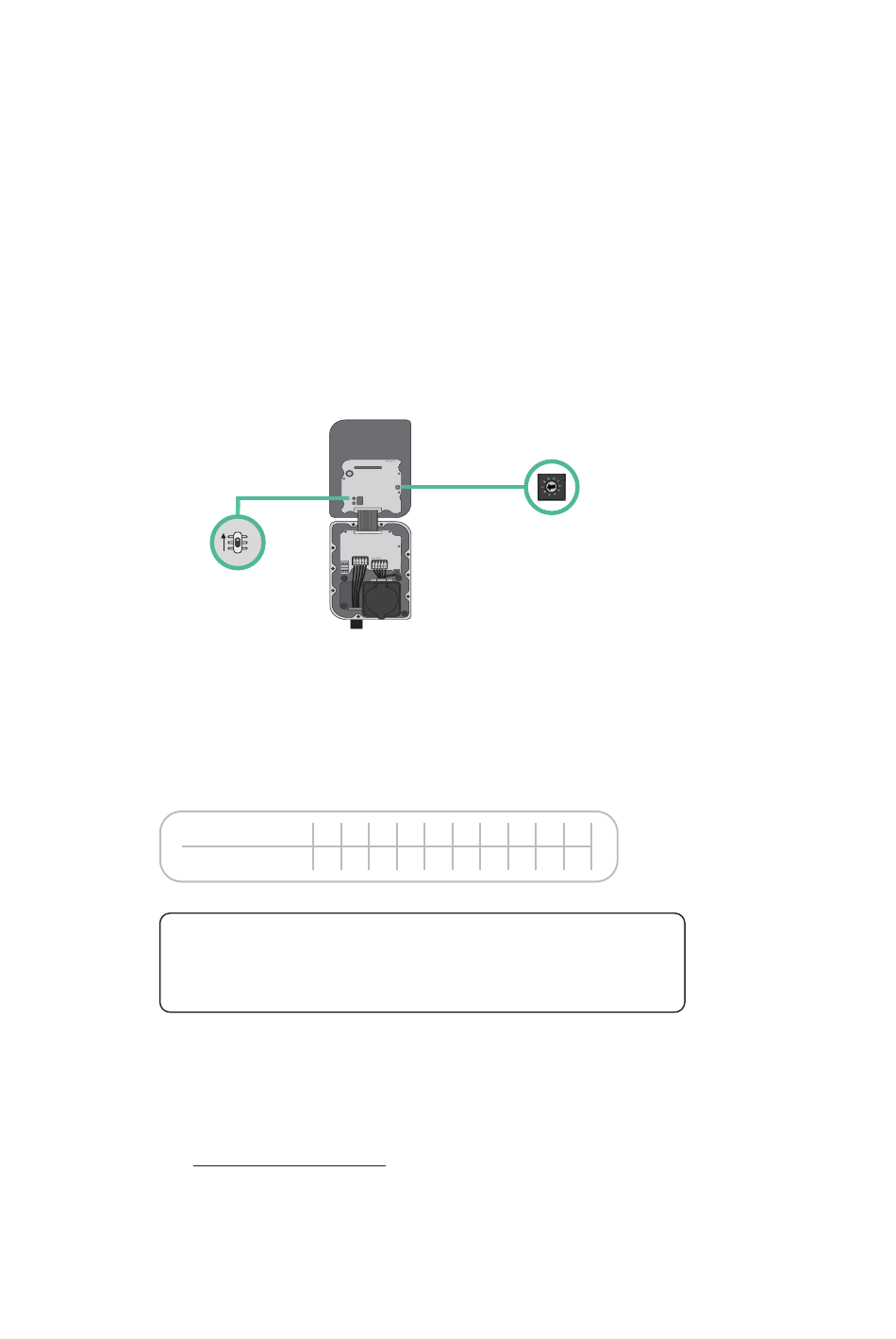

Aktivierung des Abschlusswiderstands und Konfiguration des
Stromselektors
1.
Stellen Sie den RS485-Schalter auf Position T.
2.
Stellen Sie den Drehschalter auf eine Position zwischen 1 und 7,
entsprechend dem maximalen Strom, der aus dem Ladenetz geliefert werden
kann.
3.
Siehe die nachstehende Matrix. Dieser Wert muss dem unteren Wert aus dem
Nennstrom des Leistungsschutzschalters (MCB), nicht des FI-Schutzschalters, und
dem vertraglich vereinbarten Tarif entsprechen.
POSITION
STROM (A)
Hinweis: Für eine korrekte Leistung wird nur ein
Maximalstrom > 6A pro Phase akzeptiert. Bei Fragen
wenden Sie sich bitte an den Wallbox Kundendienst.
4.
Schließen Sie die Abdeckung des Ladegeräts gemäß den Anweisungen in
der Installationsanleitung.
19
T
NT
RS485
0 1 2 3 4 5 6 7 8 9
R 6 10 13 16 20 25 32 R R
