Wallbox Power Boost Installationsanleitung Seite 35

INSTALLATION MIT QUASAR
V2H
Aktivierung des Abschlusswiderstands und Konfiguration des
Stromselektors

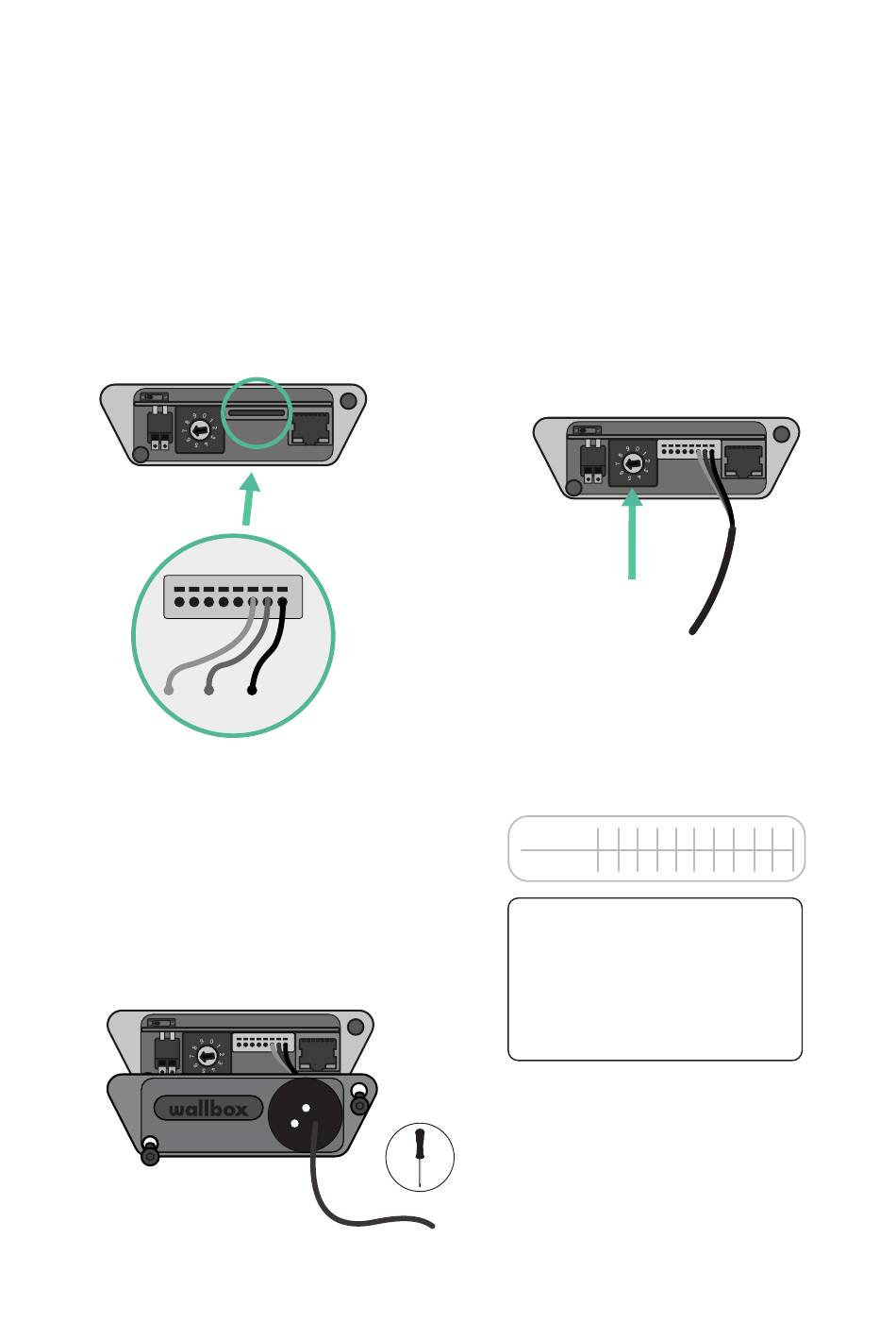

1.
Den Kommunikationsstecker
mit der Platine verbinden.
Siehe dazu die nachstehende
Abbildung.
B
3.
Schließen Sie den
Kommunikationsdeckel und
ziehen Sie die Schrauben fest.
35
A GND
2.
Stellen Sie den Drehschalter auf
eine Position zwischen 1 und 7,
entsprechend dem maximalen Strom,
der aus dem Ladenetz geliefert werden
kann.
Siehe die nachstehende Matrix. Dieser
Wert muss dem unteren Wert aus dem
Nennstrom des Leistungsschutzschalters
(MCB), nicht des FI-Schutzschalters,
und dem vertraglich vereinbarten Tarif
entsprechen.
0 1 2 3 4 5 6 7 8 9
POSITION
R 6 10 13 16 20 25 32 R R
STROM (A)
Hinweis: Für eine korrekte
Leistung wird nur ein
Maximalstrom > 6A pro Phase
akzeptiert. Bei Fragen wenden
Sie sich bitte an den Wallbox
Kundendienst.
