Wallbox Power Boost Installationsanleitung Seite 60

INSTALLATION MIT COMMANDER 2
Dynamic Power Sharing
Commander 2 Installation
Installieren Sie das Gerät gemäß den Anweisungen in der Commander 2 Installationsanleitung.
Kommunikationsverkabelung zwischen dem Ladegerät und dem
Messgerät
1.
Der Strom muss während der Installation abgeschaltet sein.
2.

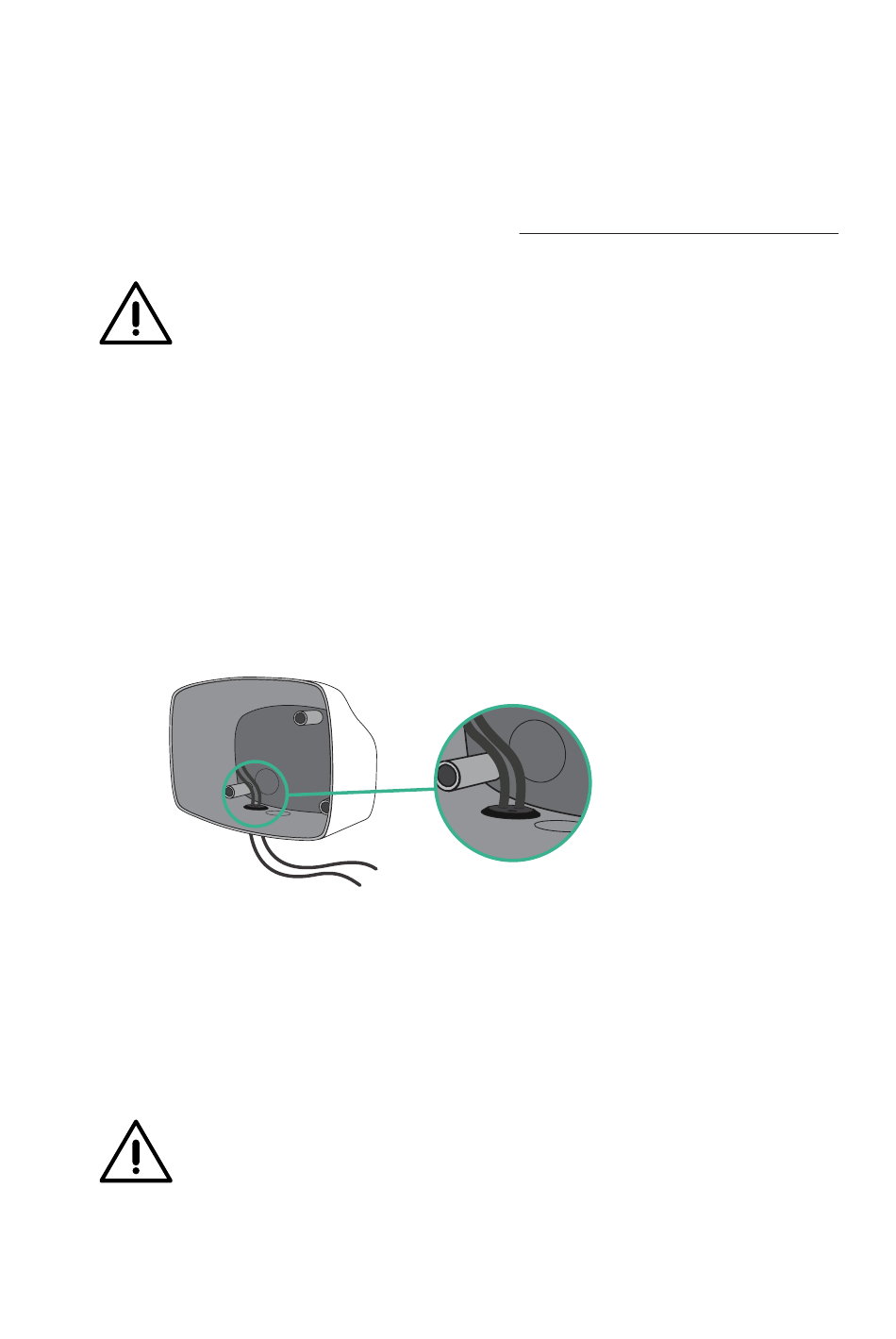

Führen Sie die beiden Kommunikationskabel durch die Tülle, eines
für die Zählerkommunikation und das andere für die
Kommunikationzwischen den Ladegeräten.
3.
Installieren Sie das Messgerät gemäß den Anweisungen im Kapitel Verkabelung
des Messgeräts Anleitung ist in der Verpackung enthalten.
4.
Verdrahten Sie das Messgerät und das Ladegerät nach dem unten stehenden
Schema, das sich nach dem Modell deines Messgeräts richtet.
60
Wichtig
Schließen Sie nicht die
Abdeckung des Ladegeräts.
Wichtig
Es muss ein STP-Kabel der Klasse 5E
verwendet werden. Verwenden Sie nur 1
Draht jedes verdrillten Paares und beachte,
dass die Kommunikationsleitung nicht
länger als 500 m sein darf.
Wichtig
Für jede Tülle darf
nur ein Kabel
verwendet werden.
