INSTALLATIONEN
Verkabelung des Systems
Einstellungen für den Abschlusswiderstand
1.

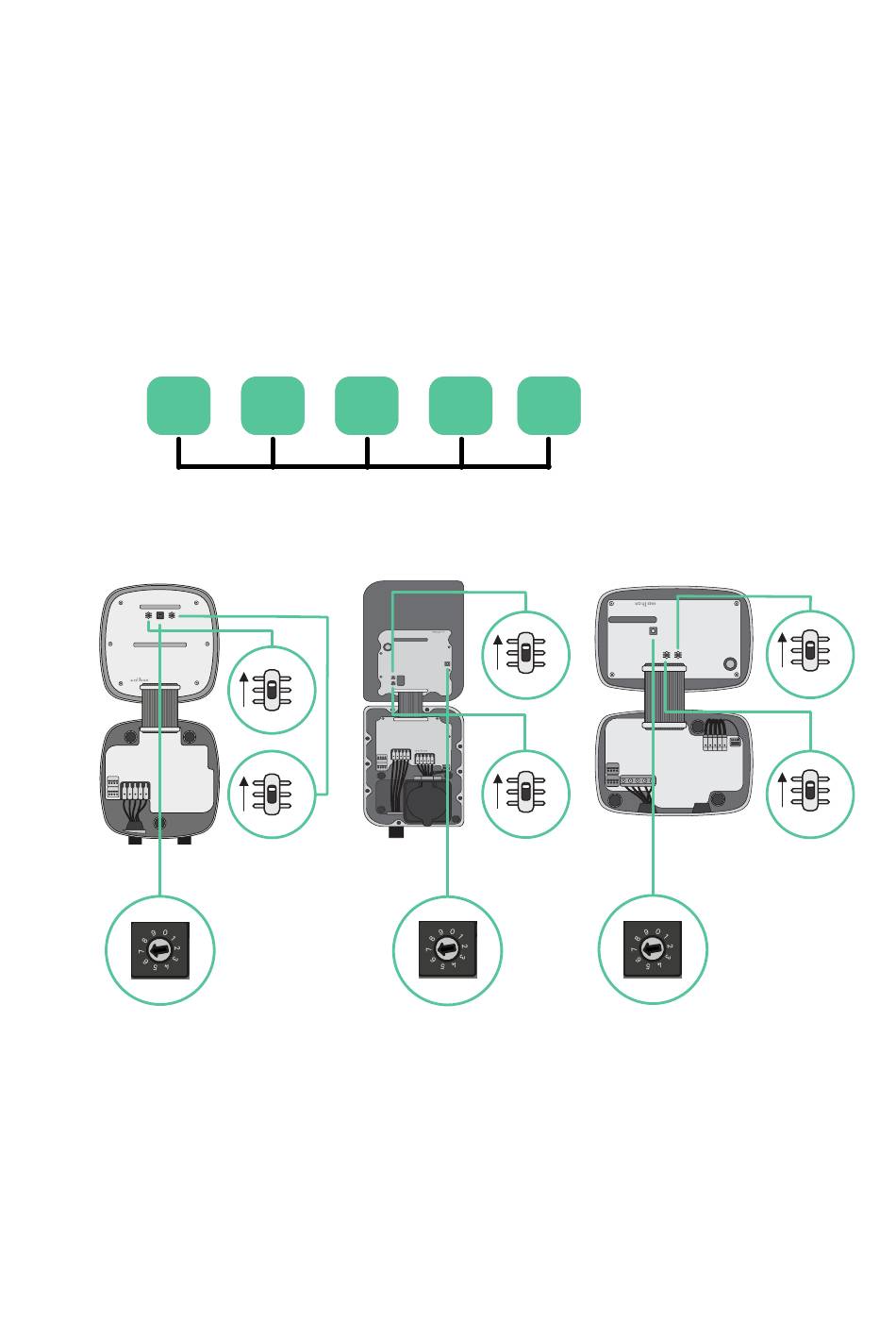

Sobald die Verkabelung abgeschlossen ist, müssen Sie die Abschlusswiderstände
aktivieren. Richten Sie zunächst RS485 in T nur für das Ladegerät ein, das an das
Messgerät angeschlossen ist. Danach richten Sie den CAN-BUS ein, wobei das
erste und das letzte Ladegerät immer abschließende (T) und dazwischen nicht
abschließende (NT) Ladegeräte sein werden.
T
Pulsar Plus
66
NT NT
Copper SB
T
NT
RS485
T
NT
CAN-BUS
NT T
Commander 2
T
NT
CAN-
BUS
T
NT
RS485
T
NT
CAN-
BUS
T
NT
RS485
