9 Gehäusemontage

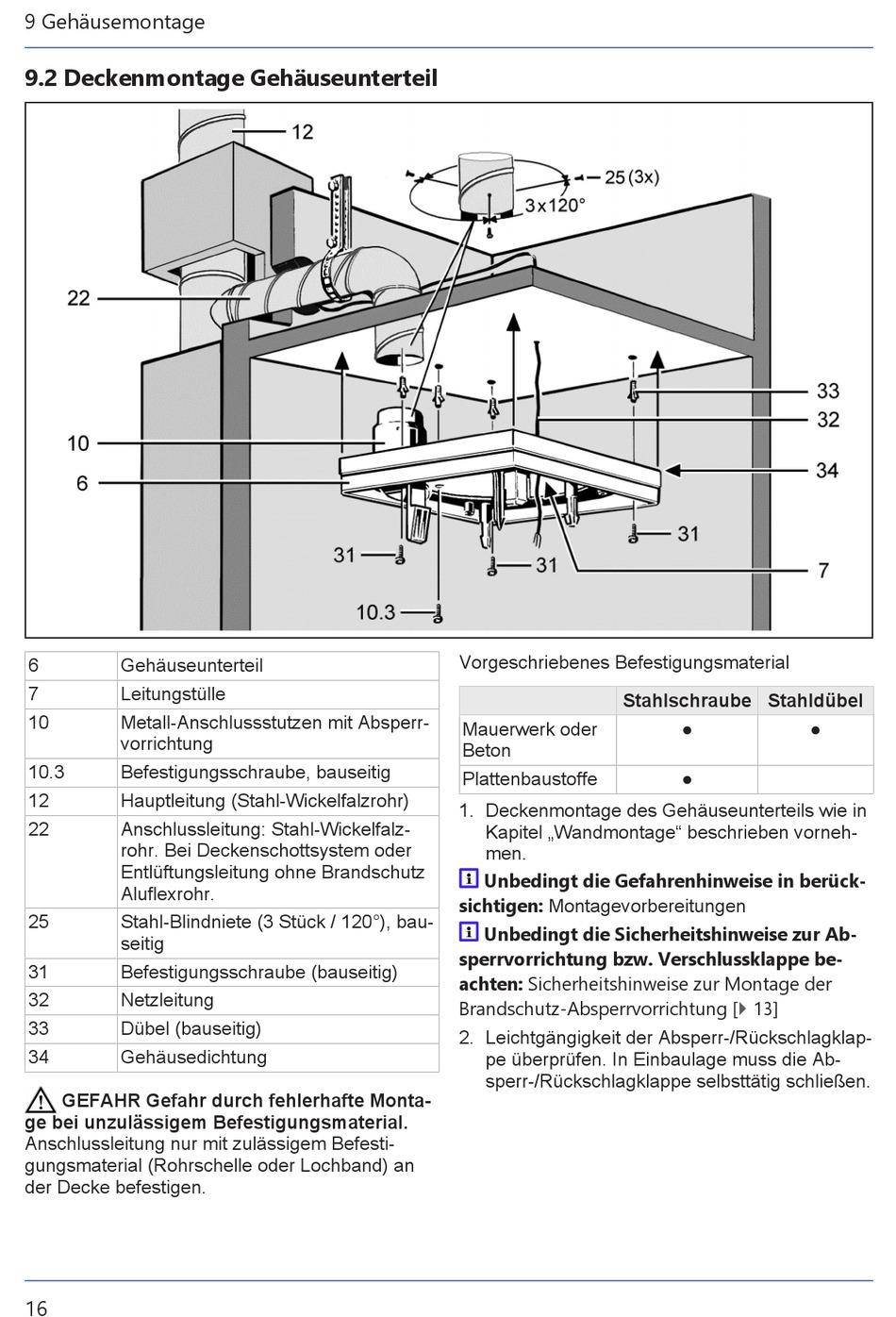

9.2 Deckenmontage Gehäuseunterteil
6
Gehäuseunterteil
7
Leitungstülle
10
Metall-Anschlussstutzen mit Absperr-
vorrichtung
10.3
Befestigungsschraube, bauseitig
12
Hauptleitung (Stahl-Wickelfalzrohr)
22
Anschlussleitung: Stahl-Wickelfalz-
rohr. Bei Deckenschottsystem oder
Entlüftungsleitung ohne Brandschutz
Aluflexrohr.
25
Stahl-Blindniete (3 Stück / 120°), bau-
seitig
31
Befestigungsschraube (bauseitig)
32
Netzleitung
33
Dübel (bauseitig)
34
Gehäusedichtung
GEFAHR Gefahr durch fehlerhafte Monta-
ge bei unzulässigem Befestigungsmaterial.
Anschlussleitung nur mit zulässigem Befesti-
gungsmaterial (Rohrschelle oder Lochband) an
der Decke befestigen.
16
Vorgeschriebenes Befestigungsmaterial
Stahlschraube Stahldübel
Mauerwerk oder
Beton
Plattenbaustoffe
1. Deckenmontage des Gehäuseunterteils wie in
Kapitel „Wandmontage" beschrieben vorneh-
men.
Unbedingt die Gefahrenhinweise in berück-
sichtigen: Montagevorbereitungen
Unbedingt die Sicherheitshinweise zur Ab-
sperrvorrichtung bzw. Verschlussklappe be-
achten: Sicherheitshinweise zur Montage der
Brandschutz-Absperrvorrichtung [} 13]
2. Leichtgängigkeit der Absperr-/Rückschlagklap-
pe überprüfen. In Einbaulage muss die Ab-
sperr-/Rückschlagklappe selbsttätig schließen.
●
●
●
