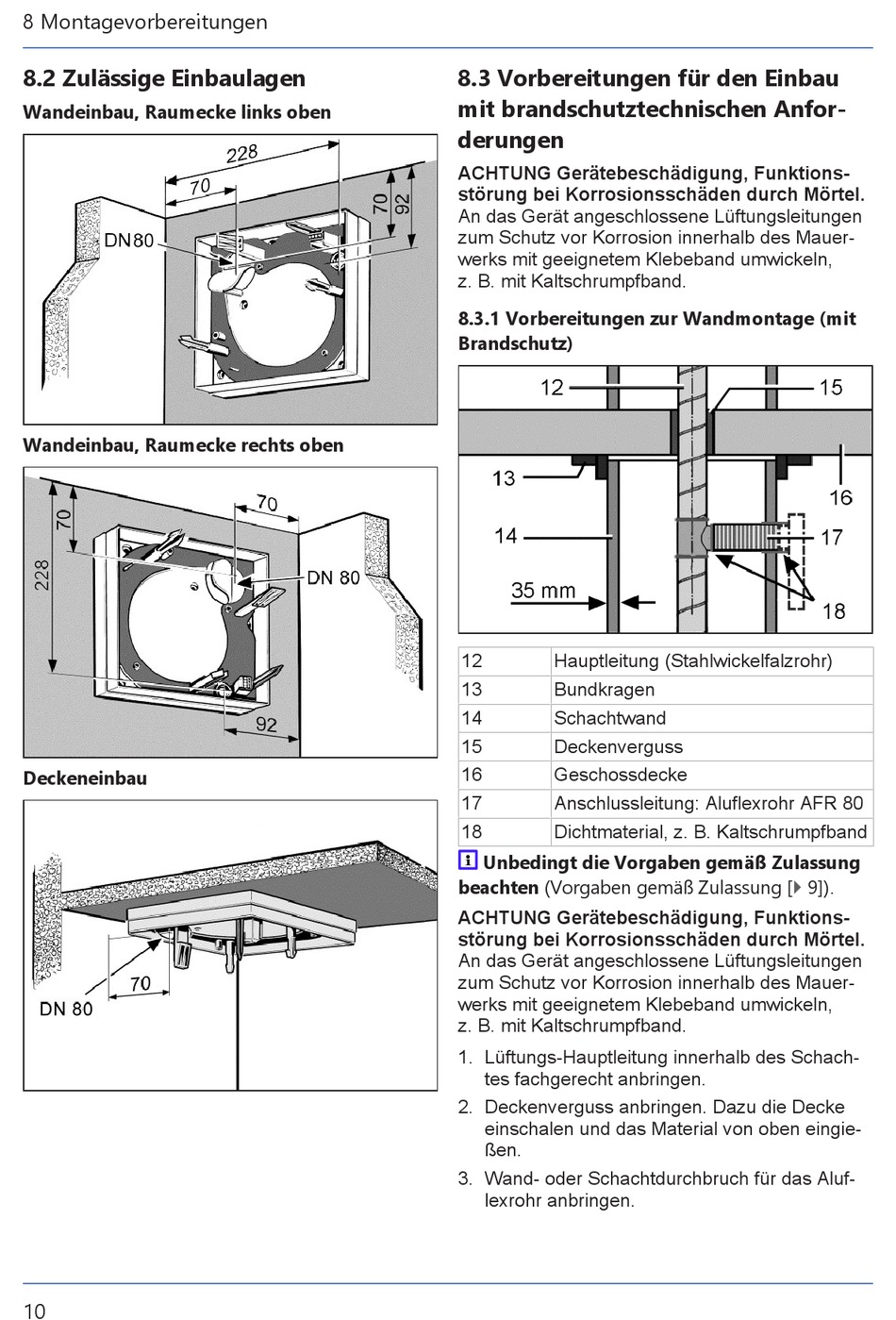

8 Montagevorbereitungen
8.2 Zulässige Einbaulagen
Wandeinbau, Raumecke links oben
Wandeinbau, Raumecke rechts oben
Deckeneinbau
10
8.3 Vorbereitungen für den Einbau
mit brandschutztechnischen Anfor-
derungen
ACHTUNG Gerätebeschädigung, Funktions-
störung bei Korrosionsschäden durch Mörtel.
An das Gerät angeschlossene Lüftungsleitungen
zum Schutz vor Korrosion innerhalb des Mauer-
werks mit geeignetem Klebeband umwickeln,
z. B. mit Kaltschrumpfband.
8.3.1 Vorbereitungen zur Wandmontage (mit

Brandschutz)

12 Hauptleitung (Stahlwickelfalzrohr)
13 Bundkragen
14 Schachtwand
15 Deckenverguss
16 Geschossdecke
17 Anschlussleitung: Aluflexrohr AFR 80
18 Dichtmaterial, z. B. Kaltschrumpfband
Unbedingt die Vorgaben gemäß Zulassung
beachten (Vorgaben gemäß Zulassung [} 9]).
ACHTUNG Gerätebeschädigung, Funktions-
störung bei Korrosionsschäden durch Mörtel.
An das Gerät angeschlossene Lüftungsleitungen
zum Schutz vor Korrosion innerhalb des Mauer-
werks mit geeignetem Klebeband umwickeln,
z. B. mit Kaltschrumpfband.
1. Lüftungs-Hauptleitung innerhalb des Schach-
tes fachgerecht anbringen.
2. Deckenverguss anbringen. Dazu die Decke
einschalen und das Material von oben eingie-
ßen.
3. Wand- oder Schachtdurchbruch für das Aluf-
lexrohr anbringen.
