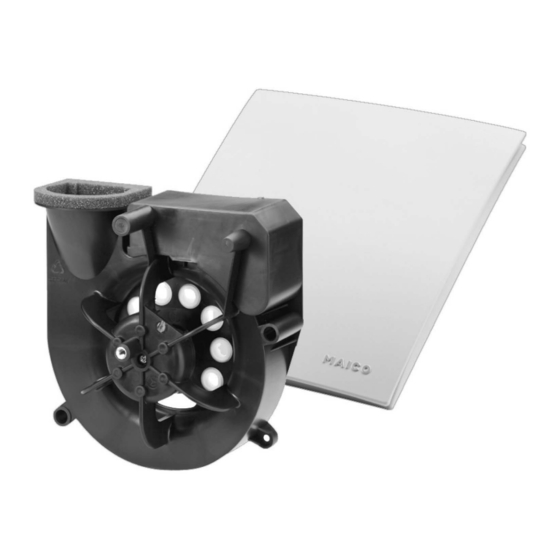

Maico Centro-M Montage- Und Betriebsanleitung
Unterputz-abluftelemente für
centro-zentralentlüftungssystem
Vorschau ausblenden
Andere Handbücher für Centro-M:
- Montage- und betriebsanleitung (8 Seiten) ,
- Montage- und betriebsanleitung (44 Seiten) ,
- Montage- und betriebsanleitung (12 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Montage- und Betriebsanleitung
DE
Unterputz-Abluftelemente für
Centro-Zentralentlüftungssystem
nach DIN 18017-3
Diese Zusatzanleitung gilt nur in Kombination
mit der ER UP/Centro-Hauptanleitung, siehe
Gehäuseeinheit. Es gelten die dort aufgeführten
Sicherheitshinweise und die Angaben zur
Nicht bestimmungsgemäßen Verwendung.
w w w . m a i c o - v e n t i l a t o r e n . c o m
Centro-M
Centro-E
Centro-H
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Maico Centro-M
Inhaltszusammenfassung für Maico Centro-M
- Seite 1 Gehäuseeinheit. Es gelten die dort aufgeführten Sicherheitshinweise und die Angaben zur Nicht bestimmungsgemäßen Verwendung. Centro-M Centro-E Centro-H w w w . m a i c o - v e n t i l a t o r e n . c o m...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 2. Qualifikation Fachinstallateur Centro-M / Centro-E / Centro-H Die Montage ist nur durch Fachkräfte mit Kenntnissen und Erfahrungen in der Lesen Sie diese Zusatzanleitung Lüftungstechnik zulässig. und auch die ER UP/Centro- Hauptanleitung vor der Montage Arbeiten an der Elektrik dürfen nur von einer und ersten Benutzung des Abluft- Elektrofachkraft vorgenommen werden. -
Seite 3: Produktinformationen
Gleichzeitig strömt Außenluft zugfrei über zentralen Ventilator erforderlich. Zuluftelemente in die Wohnung(en). Die Druckregelung Centro hält den Förderdruck des zentralen Ventilators konstant. 5.4 Abluftelemente ‒ Typen Centro-M 5.2 Für Centro-Abluftelemente Ausführung manuell. Für den Einsatz in zugelassene Abluftsysteme Anlagen mit gemeinsam veränderlichen Abluftsystem Centro-M/-E/-H Volumenstrom. -
Seite 4: Umgebungsbedingungen Und Grenzen Für Den Betrieb
Glieder, Schutzdioden, Varistoren). ● Abdeckung mit Abluftfilter. ● Problemloser Filterwechsel ohne Werkzeug. 6.1 Bestimmungen für den Betrieb mit ● Centro-M mit Schutzklasse II. Einbau auch raumluftabhängigen Feuerstätten bei Strahlwasser zulässig (DIN VDE 0100- Bei Betrieb mit raumluftabhängigen Feuerstät- 701, Bereich 1). -
Seite 5: Technische Daten
Volumenströmen. Per Lichtschalter ist die nische Daten Typenschild. Für Grund- und Bedarfslüftung zuschaltbar. Abmessungen und Kennlinien Bedarfslüftung nach Einschaltverzögerung Katalog oder Internet (maico- von ca. 1 Minute. Nachlaufzeit nach dem ventilatoren.com). Ausschalten ca. 3 Minuten. Regelung der Luftvolumenströme innerhalb... -
Seite 6: Montage
Der elektrischen Anschluss ist gemäß Schaltbild 1. Gewünschte Anzahl an Verschlussstopfen vorzunehmen. [V] aus dem Gehäuse herausdrücken. ● Centro-M mit einer festen Luftmengen- einstellung (nur eine Betriebsart). Centro-E Centro-H ● Centro-E und Centro-H mit fester Luft- mengeneinstellung für die Grundlüftung. - Seite 7 10. Montage 11 Spiralgehäuse ACHTUNG (Centro-H) 12 Elektronikplatine (Steuerung) Gerätebeschädigung durch Berühren 13 Gehäusebodendichtung ESD-gefährdeter Bauteile auf Platine. 38 Putzschutzdeckel Direktes Berühren der Bauteile/Kontakt- 42 Anschlussklemme flächen der Platine vermeiden. 43 Optionale Fixierung mit Schrauben (bauseitig) 7. Centro-H-APB: Mit Steckbrücke (Jumper) 44 Rasthebel [S] den Feuchte-Einschaltpunkt einstellen 45 Zapfen...
-
Seite 8: Montage Der Abdeckung
3 passenden Befestigungsschrauben [43] ● Abdeckung [15] ist bis zu ± 5° drehbar fixieren. (zum Ausgleichen bei schief eingesetztem Gehäuse). Beim Wandeinbau auf Maico- 10. Spiralgehäuse gleichmäßig parallel auf Namenszug unten rechts achten. die beiden Zapfen [45] schieben. Darauf ● Bei putzbündigem Gehäuserand Zentral- achten, dass die beiden Rastnasen der schraube [15.1], M6 x 16 mm, zum Befes-... -
Seite 9: Inbetriebnahme
10. Montage 1. Abdeckung [15] an der Griffmulde nach 13. Störungsbehebung oben aufklappen, auf das ER-UP- Gehäuse aufsetzen und mit der Zentral- Bei jeder Störung eine Elektrofachkraft schraube [15.1] befestigen. hinzuziehen. Reparaturen nur durch Elektrofachkräfte zulässig. 2. Falls erforderlich zuvor einen Distanz- oder Mauerrahmen montieren. -
Seite 10: Ersatzteile
E084.0182.0000 Centro-E E084.0183.0000 Centro-H E084.0187.0000 Abdeckung Centro 0059.1017.9000 komplett Filtermatte ZF 0093.0680 60/100: 5 Stück, Filterklasse G2 nach EN 779 Bestelladresse Maico Elektroapparate-Fabrik GmbH Steinbeisstraße 20 78056 Villingen-Schwenningen, Deutschland Tel. +49 7720 694445 / Fax +49 7720 694175 E-Mail: ersatzteilservice@maico.de... - Seite 12 │ gb Maico Elektroapparate-Fabrik GmbH • Steinbeisstr. 20 • 78056 Villingen-Schwenningen • Germany • Service +49 7720 6940 • technik@maico.de...
