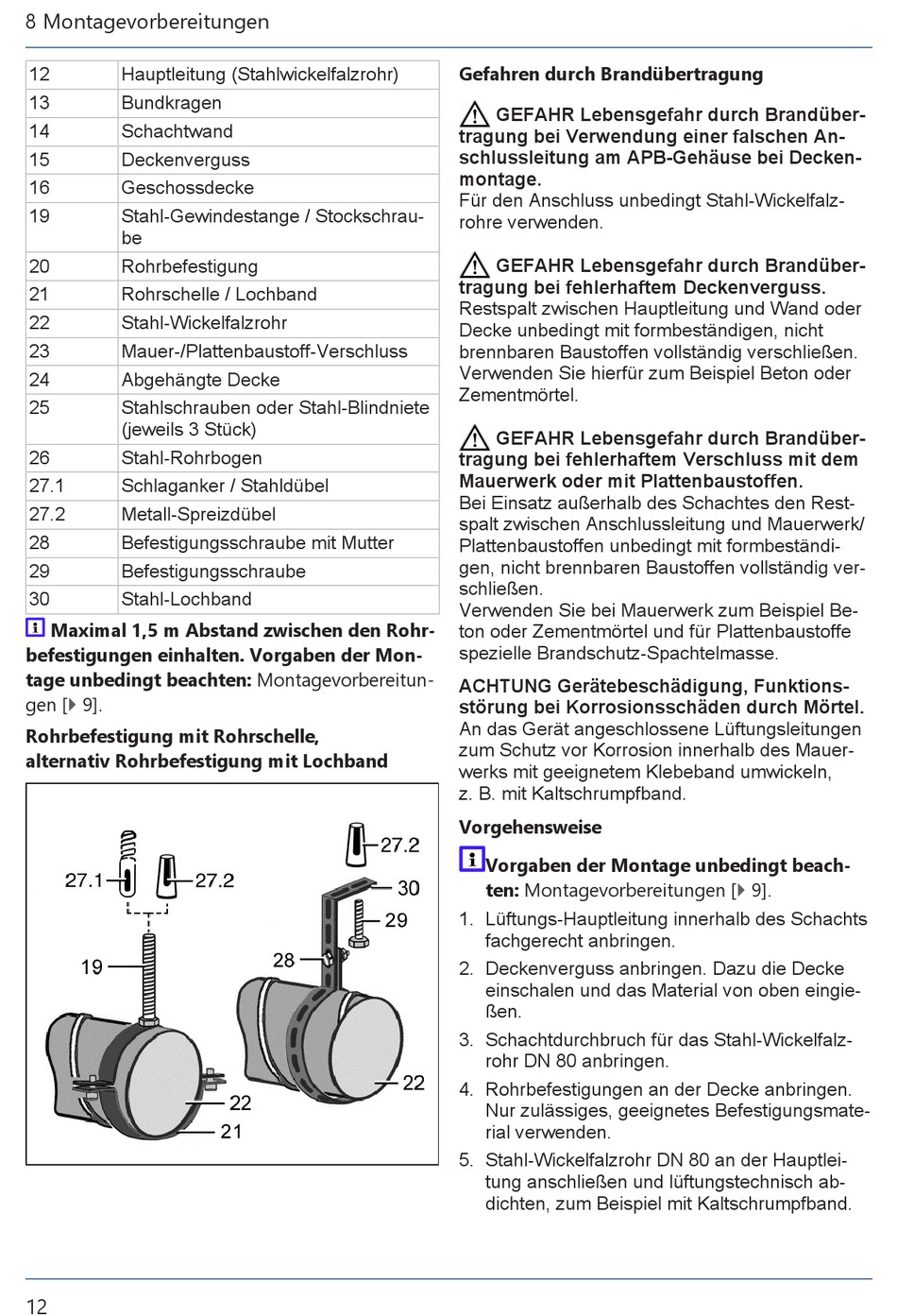

8 Montagevorbereitungen
12
Hauptleitung (Stahlwickelfalzrohr)
13
Bundkragen
14
Schachtwand
15
Deckenverguss
16
Geschossdecke
19
Stahl-Gewindestange / Stockschrau-
be
20
Rohrbefestigung
21
Rohrschelle / Lochband
22
Stahl-Wickelfalzrohr
23
Mauer-/Plattenbaustoff-Verschluss
24
Abgehängte Decke
25
Stahlschrauben oder Stahl-Blindniete
(jeweils 3 Stück)
26
Stahl-Rohrbogen
27.1
Schlaganker / Stahldübel
27.2
Metall-Spreizdübel
28
Befestigungsschraube mit Mutter
29
Befestigungsschraube
30
Stahl-Lochband
Maximal 1,5 m Abstand zwischen den Rohr-
befestigungen einhalten. Vorgaben der Mon-
tage unbedingt beachten: Montagevorbereitun-
gen [} 9].
Rohrbefestigung mit Rohrschelle,
alternativ Rohrbefestigung mit Lochband
12
Gefahren durch Brandübertragung
GEFAHR Lebensgefahr durch Brandüber-
tragung bei Verwendung einer falschen An-
schlussleitung am APB-Gehäuse bei Decken-
montage.
Für den Anschluss unbedingt Stahl-Wickelfalz-
rohre verwenden.
GEFAHR Lebensgefahr durch Brandüber-
tragung bei fehlerhaftem Deckenverguss.
Restspalt zwischen Hauptleitung und Wand oder
Decke unbedingt mit formbeständigen, nicht
brennbaren Baustoffen vollständig verschließen.
Verwenden Sie hierfür zum Beispiel Beton oder
Zementmörtel.
GEFAHR Lebensgefahr durch Brandüber-
tragung bei fehlerhaftem Verschluss mit dem
Mauerwerk oder mit Plattenbaustoffen.
Bei Einsatz außerhalb des Schachtes den Rest-
spalt zwischen Anschlussleitung und Mauerwerk/
Plattenbaustoffen unbedingt mit formbeständi-
gen, nicht brennbaren Baustoffen vollständig ver-
schließen.
Verwenden Sie bei Mauerwerk zum Beispiel Be-
ton oder Zementmörtel und für Plattenbaustoffe
spezielle Brandschutz-Spachtelmasse.
ACHTUNG Gerätebeschädigung, Funktions-
störung bei Korrosionsschäden durch Mörtel.
An das Gerät angeschlossene Lüftungsleitungen
zum Schutz vor Korrosion innerhalb des Mauer-
werks mit geeignetem Klebeband umwickeln,
z. B. mit Kaltschrumpfband.
Vorgehensweise
Vorgaben der Montage unbedingt beach-
ten: Montagevorbereitungen [} 9].
1. Lüftungs-Hauptleitung innerhalb des Schachts
fachgerecht anbringen.
2. Deckenverguss anbringen. Dazu die Decke
einschalen und das Material von oben eingie-
ßen.
3. Schachtdurchbruch für das Stahl-Wickelfalz-
rohr DN 80 anbringen.
4. Rohrbefestigungen an der Decke anbringen.
Nur zulässiges, geeignetes Befestigungsmate-
rial verwenden.
5. Stahl-Wickelfalzrohr DN 80 an der Hauptlei-
tung anschließen und lüftungstechnisch ab-
dichten, zum Beispiel mit Kaltschrumpfband.
