Einbau
5 mm
30
Einbau Gerät
Gerät vorbereiten
1. Transportverpackung vollständig entfernen.
2. Schutzscheiben oder Schutzkappen vom Gerät entfernen.
Dichtungen einbauen
WARNUNG
L
Mangelnde Prozessdichtheit kann das Personal gefährden!
‣
Prüfen, ob die Dichtungen unbeschädigt und sauber sind.
HINWEIS
Falscher Einbau kann zu fehlerhafter Messung führen!
‣
Innendurchmesser der Dichtung muss gleich oder größer sein, als der von
Prozessanschluss und Rohrleitung.
‣
Dichtungen und Messrohr zentrisch einpassen.
‣
Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.

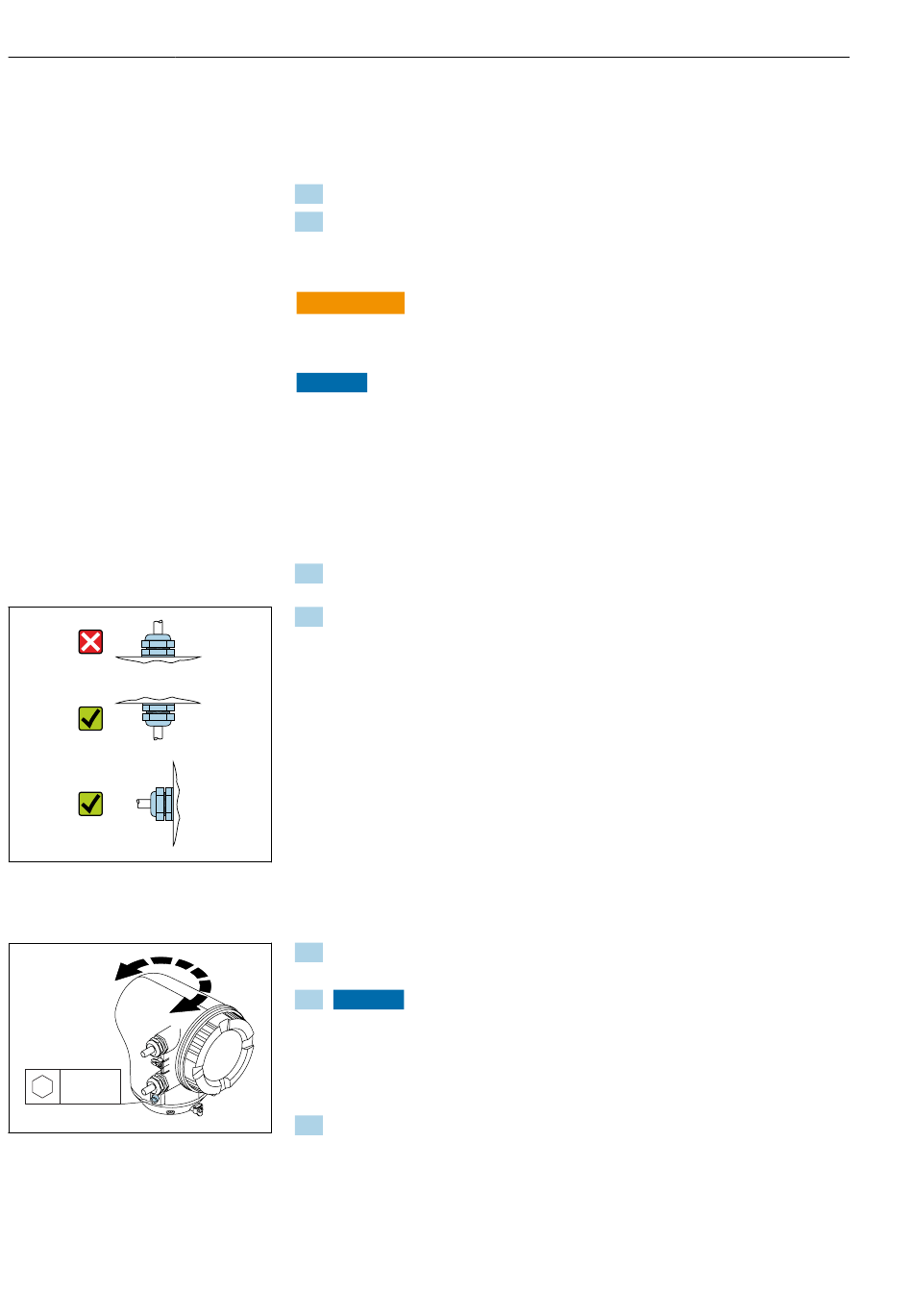

Messaufnehmer einbauen
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der
Durchflussrichtung des Messstoffs übereinstimmt.
2. Gerät oder Messumformergehäuse so einbauen und drehen, dass die
Kabeleinführungen nach unten oder zur Seite zeigen.
A0044192
Messumformergehäuse drehen
1. Befestigungsschrauben auf beiden Seiten des Messumformergehäuses
lösen.
2.
HINWEIS
Überdrehung des Messumformergehäuses!
Innenliegende Kabel werden beschädigt.
‣
Messumformergehäuse max. 180° in jede Richtung drehen.
Messumformergehäuse in gewünschte Position drehen.
3. Schrauben in umgekehrter Reihenfolge anziehen.
A0041095
Proline Promass K 10 HART
Endress+Hauser
