Proline Promass K 10 HART
Flansch in Anlehnung an EN 1092-1
Flanschwerkstoff 1.4404 (F316/
F316L)
Endress+Hauser

Prozess

Messstofftemperaturbereich
–40 ... +150 °C (–40 ... +302 °F)
Messstoffdichte
0 ... 5 000 kg/m 3 (0 ... 312 lb/cf)
Durchflussgrenze
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und
dem zulässigen Druckabfall optimiert wird.
Zur Übersicht der Messbereich-Endwerte: → Messbereich,  82
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20 ... 50 % des maximalen Endwerts
als ideal anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer
Endwert zu wählen: Strömungsgeschwindigkeit < 1 m/s (< 3 ft/s).
• Bei Gasmessungen gilt:
• Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallge-
schwindigkeit (0,5 Mach) nicht überschreiten
• Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel
→ Messbereich für Gase ,  82
Zur Berechnung der Durchflussgrenze: Produktauswahlhilfe Applicator
→ Service-spezifisches Zubehör ,  129

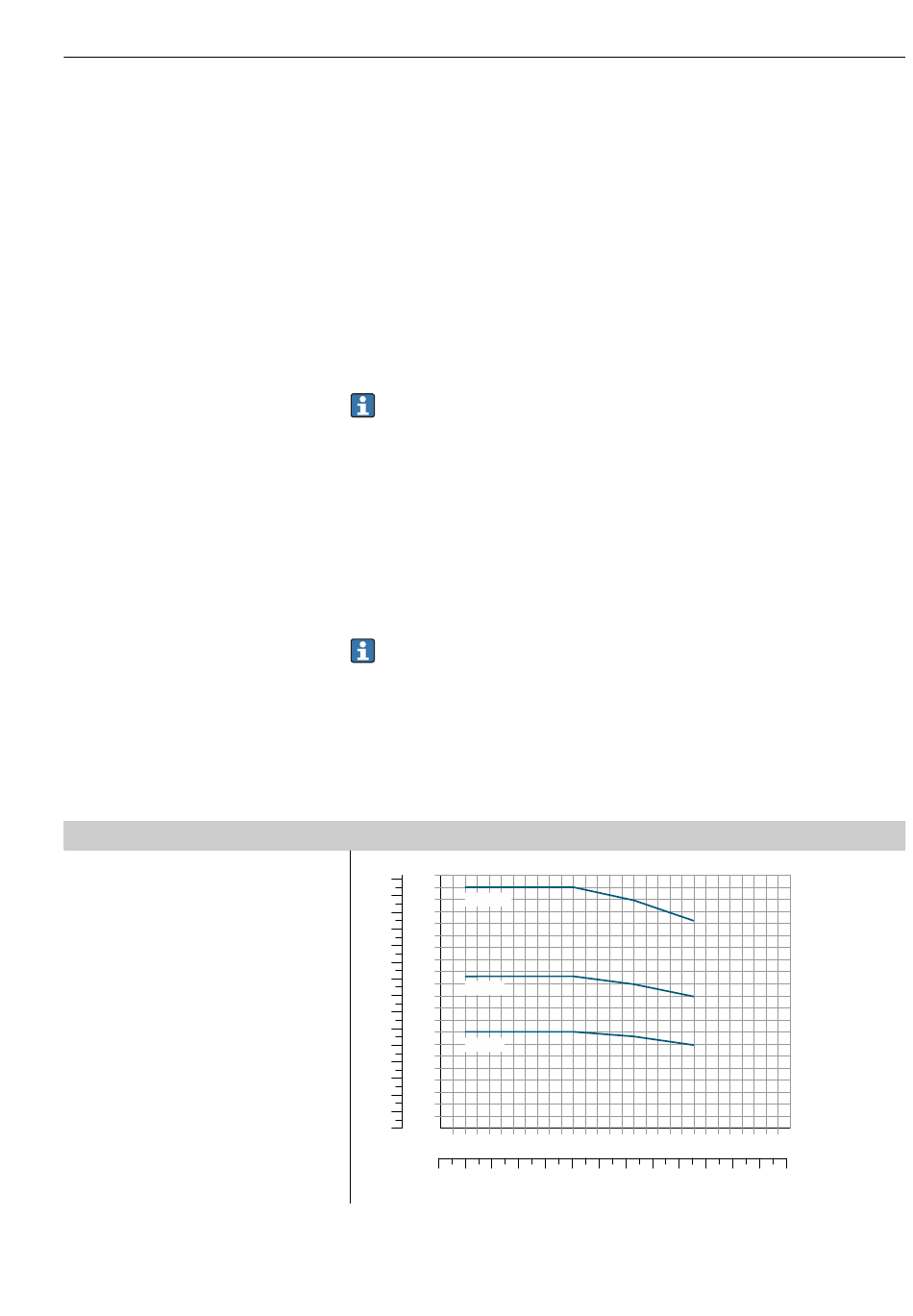

Druck-Temperatur-Kurven
Maximal erlaubter Messstoffdruck in Abhängigkeit von der jeweiligen Messs-
tofftemperatur.
Die Angaben beziehen sich auf alle drucktragenden Teile des Geräts.
[psi] [bar]
100
1400
PN 100
90
1 00 2
80
70
1 00 0
60
PN 63
800
50
600
40
PN 40
30
400
20
200
10
0
0
-50 0
-80 0
50 100 150
80 160 240 320
Technische Daten
[°C]
200
[°F]
400
A0029832-DE
