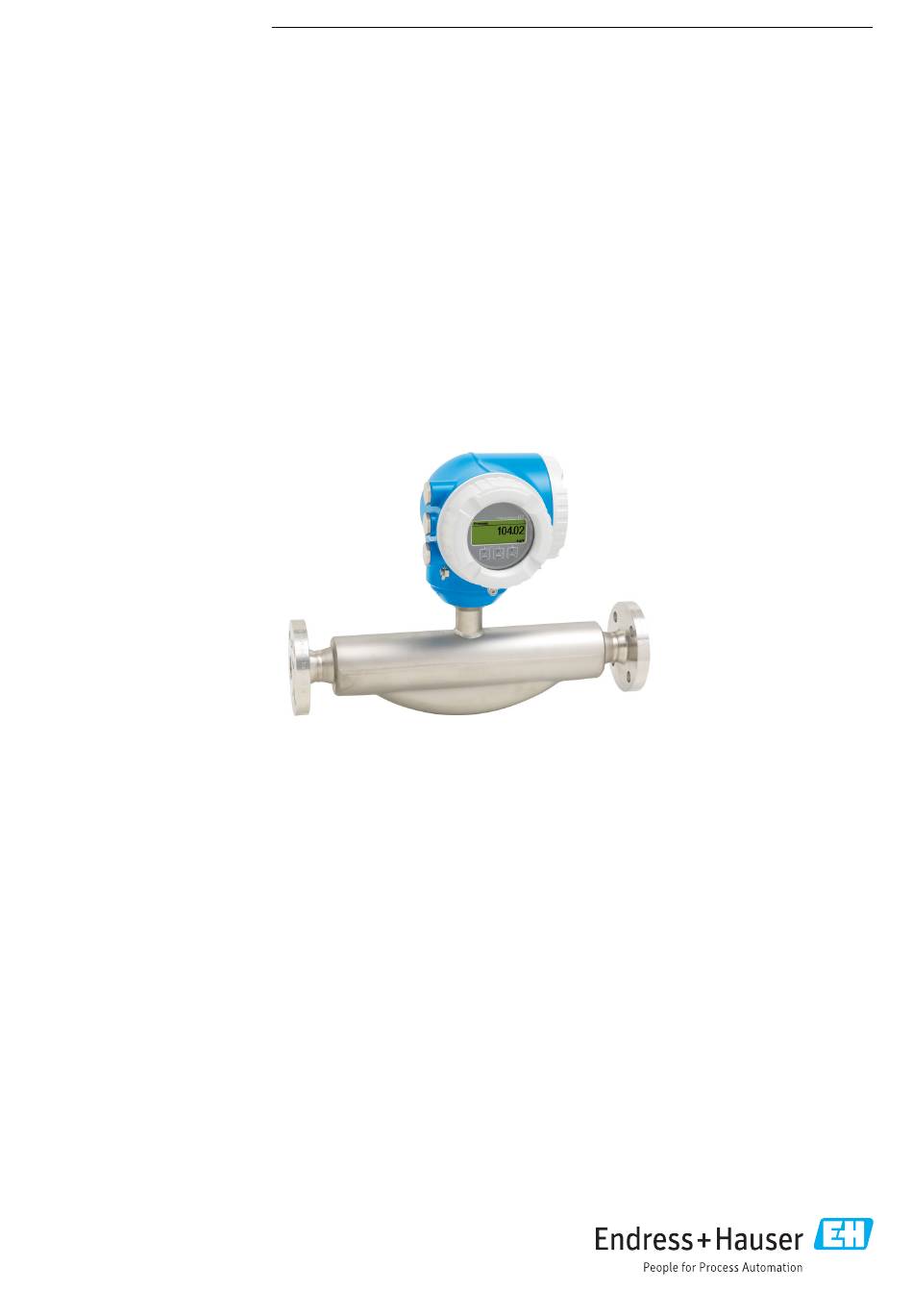

Seite 1 Products Solutions Services TI01221D/06/DE/04.17 71373635 Technische Information Proline Promass F 300 Coriolis-Durchflussmessgerät Das Messgerät mit höchster Genauigkeit, Robustheit und kompaktem, zugangsoptimiertem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Höchste Prozesssicherheit – immun gegen schwankende stoffeigenschaften wie Viskosität und Dichte und raue Umgebungsbedingungen •...
Seite 2: Inhaltsverzeichnis
Proline Promass F 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Klimaklasse ....... . 50 Schutzart .
Seite 3 Proline Promass F 300 Bestellinformationen ..... . 113 Anwendungspakete ..... . . 113 Diagnosefunktionalitäten .
Seite 4: Hinweise Zum Dokument
Proline Promass F 300 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass F 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Dichtemessung
Proline Promass F 300 Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte. Auf- grund dieser Abhängigkeit lässt sich mit Hilfe des Mikroprozessors ein Dichtesignal gewinnen.
Seite 7: Messeinrichtung
Proline Promass F 300 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Messumformer Promass 300 Gehäuseausführungen und Werkstoffe: • Messumformergehäuse – Alu, beschichtet: Aluminium, AlSi10Mg, beschichtet – Rostfrei, hygienisch: Rostfreier Stahl, 1.4404 –...
Seite 8: Gerätearchitektur
Proline Promass F 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Segmentkoppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1...
Seite 9 Proline Promass F 300 Zugriff mittels Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf der Hauptelek- tronikplatine) deaktiviert werden. Bei aktivierten Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
Seite 10 Proline Promass F 300 Zugriff via Serviceschnittstelle CDI-RJ45 Das Gerät kann über die Serviceschnittstelle CDI-RJ45 mit einem Netzwerk verbunden werden. Auf- grund gerätespezifischer Funktionen ist ein sicherer Betrieb des Geräts in einem Netzwerk gewähr- leistet. Es wird empfohlen die einschlägige Sicherheitskonzepte, wie zum Beispiel die des Bundesamt für Sicherheit in der Informationstechnik, zu berücksichtigen.
Seite 11: Eingang
Proline Promass F 300 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0 … 2 000 0 …...
Seite 12: Messdynamik
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 13 Proline Promass F 300 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv)
Seite 14: Ausgang
Proline Promass F 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1…3 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.
Seite 15: Ausgangssignal
Proline Promass F 300 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv)  Ex-i, passiv Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250 … 700 Ω Auflösung 0,38 µA Dämpfung...
Seite 16 Proline Promass F 300 Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) • 0/4…20 mA (passiv)  Ex-i, passiv...
Seite 17 Proline Promass F 300 Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...
Seite 18: Frei Konfigurierbarer Ein-/Ausgang
Proline Promass F 300 Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Ausgangsfrequenz Einstellbar: 0 … 1 000 Hz Dämpfung Einstellbar: 0 … 999 s Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen...
Seite 19 Proline Promass F 300 PROFIBUS PA Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) EtherNet/IP Gerätediagnose Gerätezustand auslesbar im Input Assembly PROFINET Gerätediagnose Gemäß "Application Layer protocol for decentralized periphery", Version 2.3...
Seite 20 Proline Promass F 300 Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen...
Seite 21: Ex-Anschlusswerte
Proline Promass F 300 Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature...
Seite 22: Schleichmengenunterdrückung
Proline Promass F 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i = 100 mA = 1,25 W Option HA PROFIBUS PA Ex i...
Seite 23 Proline Promass F 300 PROFIBUS PA Hersteller-ID 0x11 Ident number 0x156D Profil Version 3.02 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • www.endress.com • www.profibus.org Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes •...
Seite 24 Proline Promass F 300 Konfigurationsmöglichkeiten • DIP-Schalter auf dem Elektronikmodul für IP-Adressierung für Messgerät • Herstellerspezifische Software (FieldCare) • Add-On-Profile Level 3 für Rockwell Automation Leitsysteme • Webbrowser • Electronic Data Sheet (EDS) im Messgerät integriert Konfiguration der EtherNet- • Geschwindigkeit: 10 MBit, 100 MBit, Auto (Werkeinstellung) Schnittstelle •...
Seite 25 Proline Promass F 300 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung über: – Leitsystem – Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung • Gerätebedienung über Bedientools (z.B. FieldCare, DeviceCare, SIMATIC...
Seite 26 Proline Promass F 300 Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  118. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden Modbus RS485 Protokoll Modbus Applications Protocol Specification V1.1 Antwortzeiten • Direkter Datenzugriff: Typisch 25 … 50 ms •...
Seite 27: Energieversorgung
Proline Promass F 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...
Seite 28 Proline Promass F 300 Gerätestecker für Feldbusse: Bestellmerkmal "Eingang; Ausgang 1" • Option SA "FOUNDATION Fieldbus" →  28 • Option GA "PROFIBUS PA" →  28 • Option RA "PROFINET" →  28 • Option NA "EtherNet/IP" →  28 Gerätestecker für den Anschluss an die Serviceschnittstelle:...
Seite 29: Pinbelegung Gerätestecker
Proline Promass F 300 Pinbelegung Gerätestecker FOUNDATION Fieldbus Belegung Codierung Stecker/Buchse Signal + Stecker Signal – Erdung nicht belegt PROFIBUS PA Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt PROFINET Belegung TD + RD + TD –...
Seite 30: Versorgungsspannung
Proline Promass F 300 Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0016812 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwenden.
Seite 31: Elektrischer Anschluss
Proline Promass F 300 Elektrischer Anschluss Anschluss Messumformer • Klemmenbelegung →  27 • Verfügbare Gerätestecker →  27 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und...
Seite 32: Anschlussbeispiele
Proline Promass F 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  115. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseausführun- gen verfügbar, Bestellmerkmal "Gehäuse": – Option A "Alu, beschichtet"...
Seite 33 Proline Promass F 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4…20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten →  40 Analoges Anzeigeinstrument: Maximale Bürde beachten →  15...
Seite 34 Proline Promass F 300 PROFIBUS-PA A0028768  5 Anschlussbeispiel für PROFIBUS-PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter EtherNet/IP A0028767  6 Anschlussbeispiel für EtherNet/IP...
Seite 35 Proline Promass F 300 EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  40 Verbindungskabel zwischen den beiden Messumformern Messumformer PROFINET A0016805  7 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer...
Seite 36 Proline Promass F 300 FOUNDATION Fieldbus A0028768  8 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
Seite 37 Proline Promass F 300 Stromausgang 4-20 mA 4...20 mA A0028758  10 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  11 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
Seite 38 Proline Promass F 300 Schaltausgang A0028760  13 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  16 Doppelimpulsausgang A0029280  14 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  17...
Seite 39: Potenzialausgleich
Proline Promass F 300 Relaisausgang A0028760  16 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  18 Stromeingang A0028915  17 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
Seite 40: Klemmen
Proline Promass F 300 Klemmen Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG). Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) • Gewinde für Kabeleinführung: –...
Seite 41 Proline Promass F 300 Kabelkapazität < 30 pF/m Aderquerschnitt > 0,34 mm (22 AWG) Kabeltyp Paarweise verdrillt Schleifenwiderstand ≤ 110 Ω/km Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten.
Seite 42: Leistungsmerkmale
Proline Promass F 300 Optional lieferbares Verbindungskabel Standardkabel 2 × 2 × 0,34 mm (22 AWG) PVC-Kabel mit gemeinsamem Schirm (2 Paare, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Kapazität Ader/Schirm...
Seite 43: Nullpunktstabilität
Proline Promass F 300 Dichte (kryogene Flüssigkeiten) Bestellmerkmal "Messrohr Material", Option LA ±0,05 g/cm³ Temperatur ±0,5 °C ± 0,005 · T °C (±0,9 °F ± 0,003 · (T – 32) °F) Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,030 0,001 ½...
Seite 44: Wiederholbarkeit
Proline Promass F 300 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 180 000 18 000 9 000 3 600 1 800 350 000 35 000 17 500 7 000 3 500 800 000 80 000...
Seite 45: Reaktionszeit
Proline Promass F 300 Dichte (Flüssigkeiten) ±0,00025 g/cm Dichte (kryogene Flüssigkeiten) Bestellmerkmal "Messrohr Material", Option LA ±0,025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
Seite 46: Einfluss Messstoffdruck
Proline Promass F 300 Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F) Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massefluss dargestellt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: •...
Seite 47: Montage
Proline Promass F 300 Beispiel maximale Messabweichung E [%] 100 Q [%] A0028808 Maximale Messabweichung in % v.M. (Beispiel mit PremiumCal) Durchflussrate in % vom maximalen Endwert Montage Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen oder Ähnliches erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
Seite 48: Einbaulage
Proline Promass F 300 A0028773  19 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 2,60 3,54 5,91 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 49: Ein- Und Auslaufstrecken
Proline Promass F 300 Einbaulage Empfehlung Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  20,  49 A0015590 Horizontale Einbaulage Messumfor- mer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Seite 50: Umgebung
Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  51 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  115 Lagerungstemperatur –50 … +80 °C (–58 … +176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD)
Seite 51: Schutzart
Proline Promass F 300 Schutzart Messgerät • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure • Anzeigemodul: IP20, Type 1 enclosure Externe WLAN-Antenne IP67 Vibrationsfestigkeit • Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 – 2 … 8,4 Hz, 3,5 mm peak –...
Seite 52: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur
Proline Promass F 300 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  21 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
Seite 53 Proline Promass F 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] 1400 PN 100 1300 1200 PN 63 PN 40 PN 16 [°C] -200 [°F] -320 A0032852-DE  22 Mit Flanschwerkstoff 1.4404 (F316/F316L), Alloy C22 Flansch in Anlehnung an ASME B16.5...
Seite 54 Proline Promass F 300 [psi] [bar] Class 600 1400 1300 1200 Class 300 Class 150 [°C] [°F] A0028780-DE  24 Mit Flanschwerkstoff Alloy C22 Flansch JIS B2220 [psi] [bar] 1200 [°C] -200 [°F] -320 A0032851-DE  25 Mit Flanschwerkstoff 1.4404 (F316/F316L), Alloy C22...
Seite 55 Proline Promass F 300 Losflansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] PN 40 [°C] [°F] A0028784-DE  27 Mit Flanschwerkstoff 1.4301 (F304); mediumsberührende Teile Alloy C22 Losflansch in Anlehnung an ASME B16.5 [psi] [bar] 1400 Class 600...
Seite 56 Proline Promass F 300 Gewindestutzen DIN 11851 [psi] [bar] DN 8…40 ≥ DN 50 [°C] [°F] A0028794-DE  30 Mit Anschlusswerkstoff 1.4404 (316/316L) DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können.
Seite 57: Schutzbehälter
Proline Promass F 300 Gewindestutzen SMS 1145 [psi] [bar] [°C] [°F] A0028800-DE  33 Mit Anschlusswerkstoff 1.4404 (316/316L) SMS 1145 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis 16 bar (232 psi) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können.
Seite 58: Berstscheibe
Proline Promass F 300 Nachfolgende Nenndruck-Werte/Berstdrücke des Schutzbehälters gelten nur für Standardmessge- räte und/oder Messgeräte mit geschlossenen Spülanschlüssen (nicht geöffnet/wie ab Werk ausgelie- fert). Ist ein Messgerät mit Spülanschlüssen (Bestellmerkmal "Sensoroption", Option CH "Spülanschluss") an das Spülsystem angeschlossen, dann hängt der maximale Nenndruck vom Spülsystem selbst oder vom Messgerät ab, je nachdem, welche Komponente die niedrigere Nenndruckklassifizierung hat.
Seite 59: Durchflussgrenze
Proline Promass F 300 Durchflussgrenze Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen Druck- abfall optimiert wird. Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" →  11 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts •...
Seite 60: Beheizung
Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar. →  114 HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als 80 °C (176 °F).
Seite 61: Eichbetrieb
Proline Promass F 300 Eichbetrieb Optional ist das Messgerät nach OIML R117/R81 geprüft und besitzt ein EU-Bewertungszertifikat, das zur Verwendung in EU-Baumusterprüfbescheinigungen nach Messgeräterichtlinie 2014/32/EU für den gesetzlich messtechnisch kontrollierten Einsatz ("Eichpflichtiger Verkehr") für Flüssigkeiten außer Wasser und kryogene Flüssigkeiten (Anhang VII) berechtigt.
Seite 62: Konstruktiver Aufbau
Proline Promass F 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0033786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" 2) 3) 2) 3) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 259,5 334,5 5,35 259,5 334,5 8,30...
Seite 63 Proline Promass F 300 2) 3) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 363,5 741,5 68,9 407,5 955,5 102,3 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal "Sensoroption", Option CG, oder Bestellmerkmal "Messrohr Material", Option SD, SE, SF, TH, LA: Werte +70...
Seite 64 Proline Promass F 300 2) 3) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 363,5 741,5 68,9 407,5 955,5 102,3 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal "Sensoroption", Option CG, oder Bestellmerkmal "Messrohr Material", Option SD, SE, SF, TH, LA: Werte +70...
Seite 65 Proline Promass F 300 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: • DN ≤ 100: +1,5 / –2,0 • DN ≥ 125: +3,5 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN16 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D1S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D1C...
Seite 66 Proline Promass F 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D2S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D2C Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D6S...
Seite 67 Proline Promass F 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D3S Alloy C22: Bestellmerkmal "Prozessanschluss", Option D3C Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N): PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D7S...
Seite 68 Proline Promass F 300 Flansch in Anlehnung an ASME B16.5: Class 150 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AAS Alloy C22: Bestellmerkmal "Prozessanschluss", Option AAC [mm] [mm] [mm] [mm] [mm] [mm] [mm] 12 × ⌀25,4 30,2 254,5 1 832 Oberflächenrauhigkeit (Flansch): Ra 3,2 … 6,3 µm DN 8 standardmässig mit DN 15 Flanschen...
Seite 69 Proline Promass F 300 Flansch in Anlehnung an ASME B16.5: Class 300 mit Nennweitenreduktion 1.4404 (F316/F316L) Reduktion Bestellmerkmal [mm] auf DN "Prozessan- [mm] [mm] [mm] [mm] [mm] [mm] [mm] schluss", Option 269,9 12 × ⌀22,3 36,5 154,2 1 187 330,2 12 ×...
Seite 70 Proline Promass F 300 Flansch JIS B2220: 20K 1.4404 (F316/F316L ): Bestellmerkmal "Prozessanschluss", Option NES Alloy C22: Bestellmerkmal "Prozessanschluss", Option NEC [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8 × ⌀19 8 × ⌀23 8 × ⌀23 1 127 12 × ⌀25 1 386 12 ×...
Seite 71 Proline Promass F 300 Festflansch DIN 11864-2 A0015627  36 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option KCS...
Seite 72 Proline Promass F 300 Losflansch EN 1092-1, ASME B16.5, JIS B2220 A0022221 Längentoleranz Maß L in mm: +1,5 / –2,0 Losflansch in Anlehnung an EN 1092-1 Form D: PN 40 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option DAC...
Seite 73 Proline Promass F 300 Losflansch in Anlehnung an ASME B16.5: Class 300 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option AEC diff [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 66,7 4 × ⌀ 15,7 16,5 35,1 15,7 66,7 4 ×...
Seite 74 Proline Promass F 300 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp (½"), zu Rohr nach DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [mm] [in] [mm] [mm] [mm] ½ 25,0 ½ 25,0 3-A Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit...
Seite 75 Proline Promass F 300 Gewindeverschraubungen Gewindestutzen DIN 11851, DIN11864-1, SMS 1145 A0015628 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW [mm] [in] [mm] [mm] Rd 34 × ¹⁄₈...
Seite 76 Proline Promass F 300 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [mm] [in] [mm] [mm] Rd 40 × ¹⁄₆ 22,6 Rd 40 × ¹⁄₆ 22,6 Rd 40 × ¹⁄₆ 22,6 Rd 60 × ¹⁄₆ 35,6 Rd 70 × ¹⁄₆...
Seite 77 Proline Promass F 300 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option JSF [mm] [mm] [mm] [mm] 37,13 22,6 37,13 22,6 37,13 22,6...
Seite 78 Proline Promass F 300 A0015624 Längentoleranz Maß L in mm: +1,5 / –2,0 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [mm] [in] [mm] [mm] SW 1 10,2 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [mm] [in] [mm] [mm] SW 1½...
Seite 79 Proline Promass F 300 Zubehör Spülanschlüsse/Schutzbehälterüberwachung/Berstscheibe DN 8 ( ")...150 (6") DN 250 (10") ⁄ 45° 35 (1.38) ca. 75 (approx. 2.95) SW 1" A0028914  37 Anschlussstutzen für Spülanschlüsse/Schutzbehälterüberwachung: Bestellmerkmal "Sensor Optionen", Option CH "Spülanschluss" Anschlussstutzen mit Berstscheibe: Bestellmerkmal "Sensoroption", Option CA "Berstscheibe"...
Seite 80 Proline Promass F 300 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  38 Maßeinheit mm (in) Externe WLAN-Antenne Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  39 Maßeinheit mm (in)
Seite 81 Proline Promass F 300 70 (2.8) A0033597  40 Maßeinheit mm (in) Endress+Hauser...
Seite 82: Abmessungen In Us-Einheiten
Proline Promass F 300 Abmessungen in US-Einhei- Kompaktausführung A0033786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" 2) 3) 2) 3) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 6,65 2,68 3,98 2,95 10,22 13,17 7,87...
Seite 83 Proline Promass F 300 2) 3) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 7,40 3,35 4,06 14,88 14,31 29,19 8,11 2,28 5,83 2,71 8,58 7,40 3,35 4,06 21,57 16,04 37,62 8,11 2,28 5,83 4,03...
Seite 84 Proline Promass F 300 2) 3) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 7,32 3,35 3,98 14,88 14,31 29,19 2,48 6,22 2,71 8,58 7,32 3,35 3,98 21,57 16,04 37,62 2,48 6,22 4,03 12,01 Je nach verwendeter Kabelverschraubung: Werte bis + 1,18 in Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal...
Seite 85 Proline Promass F 300 Flanschanschlüsse Festflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: • DN ≤ 4": +0,06 / –0,08 • DN ≥ 5": +0,14 Flansch in Anlehnung an ASME B16.5: Class 150 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AAS Alloy C22: Bestellmerkmal "Prozessanschluss", Option AAC...
Seite 86 Proline Promass F 300 Flansch in Anlehnung an ASME B16.5: Class 300 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option ABS Alloy C22: Bestellmerkmal "Prozessanschluss", Option ABC [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × ⌀0,62 0,56 0,62 14,57 ½...
Seite 87 Proline Promass F 300 Losflansch ASME B16.5 A0022221 Längentoleranz Maß L in inch: +0,06 / –0,08 Losflansch in Anlehnung an ASME B16.5: Class 150 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option ADC diff [in] [in] [in] [in] [in]...
Seite 88 Proline Promass F 300 Losflansch in Anlehnung an ASME B16.5, Class 600 1.4301 (F304), mediumsberührende Teile Alloy C22 Bestellmerkmal "Prozessanschluss", Option AFC diff [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × ⌀ 0,62 0,67...
Seite 89 Proline Promass F 300 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in inch: +0,06 / –0,08 Tri-Clamp (½"), DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [in] [in] [in] [in] [in] ³⁄₈ ½ 0,98 0,37 14,4 ½ ½...
Seite 90 Proline Promass F 300 Gewindeverschraubungen Gewindestutzen SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,89 14,45 ½ Rd 40 × ¹⁄₆...
Seite 91 Proline Promass F 300 A0015624 Längentoleranz Maß L in inch: +0,06 / –0,08 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [in] [in] [in] [in] ³⁄₈ SW 1 15,35 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [in] [in] [in] [in] ½...
Seite 92 Proline Promass F 300 [in] [in] [in] ³⁄₈ 2,44 8,50 ½ 2,44 8,66 2,44 10,24 1½ 2,64 12,20 3,11 17,78 3,98 22,0 4,72 27,0 5,55 34,6 7,17 14,96 Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18)
Seite 93: Gewicht
Proline Promass F 300 Externe WLAN-Antenne Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  42 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 94: Werkstoffe
Proline Promass F 300 DN [mm] Gewicht [kg] Gewicht in US-Einheiten DN [in] Gewicht [lbs] ½ 1½ Werkstoffe Messumformergehäuse Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei, hygienisch": Rostfreier Stahl, 1.4404 (316L) • Option L "Guss, rostfrei": Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L Fensterwerkstoff Bestellmerkmal "Gehäuse":...
Seite 95 Proline Promass F 300 Kabeleinführungen/-verschraubungen A0028352  44 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Gerätestecker Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet.
Seite 96: Messaufnehmergehäuse
Proline Promass F 300 Kabeleinführung/-verschraubung Werkstoff Adapter für Kabeleinführung mit Innengewinde NPT ½" Gerätestecker Stecker M12 × 1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) •...
Seite 97: Prozessanschlüsse
Proline Promass F 300 Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse •...
Seite 98: Sprachen
Proline Promass F 300 Effizientes Diagnoseverhalten erhöht die Verfügbarkeit der Messung • Behebungsmaßnahmen sind via Gerät und in den Bedientools abrufbar • Vielfältige Simulationsmöglichkeiten, Logbuch zu eingetretenen Ereignissen und optional Linien- schreiberfunktionen Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Polnisch, Rus-...
Seite 99: Fernbedienung
Proline Promass F 300 A0026786  46 Bedienung via abgesetztem Anzeige- und Bedienmodul DKX001 Anzeige- und Bedienelemente Die Anzeige- und Bedienelemente entsprechen dem des Anzeigemoduls . Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Auswahl des Werkstoffs des Messumformergehäuses.
Seite 100 Proline Promass F 300 A0028747  47 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 101 Proline Promass F 300 A0028837  49 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar.
Seite 102 Proline Promass F 300 Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar. A0029437  51 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 103 Proline Promass F 300 A0033725  53 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
Seite 104: Serviceschnittstelle
Proline Promass F 300 A0033719  55 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 105: Netzwerk Integration
Proline Promass F 300 A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 106: Unterstützte Bedientools
Proline Promass F 300 A0033618 Automatisierungssystem, z.B. Simatic S7 (Siemens) Ethernet Switch Edge Gateway Cloud Messgerät Ethernet Netzwerk Messwerte über Ein- und Ausgänge Optionale WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige;...
Seite 107: Webserver
Proline Promass F 300 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder • Serviceschnittstelle →  116 Tablet mit Microsoft CDI-RJ45 Windows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX Feldbus-Protokoll HART Betriebsanleitung BA01202S 100/350/370 und FOUNDATION Gerätebeschreibungsdateien:...
Seite 108: Zusatzinformationen Speicherkonzept
Proline Promass F 300 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: Gerätespeicher T-DAT S-DAT Verfügbare • Ereignis-Logbuch wie z.B. Diagnoseereignisse • Messwertspeicherung (Bestelloption • Messaufnehmerdaten: Nenn- Daten • Sicherung eines Parameterdatensatzes „Extended HistoROM“) weite etc.
Seite 109: Zertifikate Und Zulassungen
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".
Seite 110: Lebensmitteltauglichkeit
Proline Promass F 300 Aktuell sind die folgenden Ex-Ausführungen lieferbar: IS (Ex i) und XP (Ex d) • Class I, III, III Division 1 Groups A-G • Class I, III, III Division 1 Groups C-G NI (Ex nA) Class I Division 2 Groups A-D Ex de •...
Seite 111: Zertifizierung Foundation Fieldbus
• Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: –...
Seite 112: Weitere Zertifizierungen
Proline Promass F 300 Weitere Zertifizierungen Schiffsbauzulassung Aktuell gültige Zertifikate sind verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: Suchbereich: Zulassung & Zertifikate→ Schiffsbau CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.
Seite 113: Bestellinformationen
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 114: Heartbeat Technology
Sonderdokumentation zum Anwendungspaket „OPC-UA-Server“ →  118. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 115: Gerätespezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 116: Kommunikationsspezifisches Zubehör
Für Einzelheiten: Betriebsanleitung BA01202S Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten.
Seite 117: Systemkomponenten
Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 118: Geräteabhängige Zusatzdokumentation
Proline Promass F 300 Betriebsanleitung Messgerät Dokumentationscode HART FOUNDATION PROFIBUS PA Modbus RS485 EtherNet/IP PROFINET Fieldbus Promass F 300 BA01485D BA01518D BA01507D BA01496D BA01728D BA01739D Beschreibung Geräteparameter Dokumentationscode FOUNDATION Messgerät HART Fieldbus PROFIBUS PA Modbus RS485 EtherNet/IP PROFINET Promass 300...
Seite 119: Eingetragene Marken
Proline Promass F 300 Inhalt Dokumentationscode Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D OPC-UA-Server SD02039D Diese Sonderdokumentation ist nur bei Geräteausführungen mit HART-Ausgang verfügbar. Inhalt Dokumentationscode HART FOUNDATION PROFIBUS PA Modbus RS485 PROFINET EtherNet/IP Fieldbus Webserver SD01662D SD01665D SD01664D SD01663D...
Seite 120 www.addresses.endress.com...

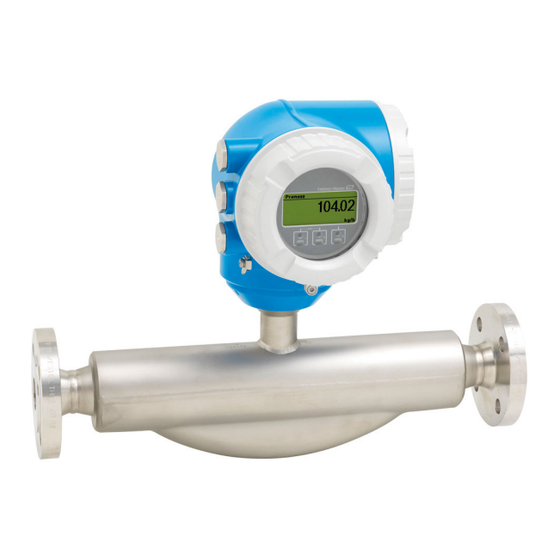

Endress+Hauser Proline Promass F 300 Technische Information
