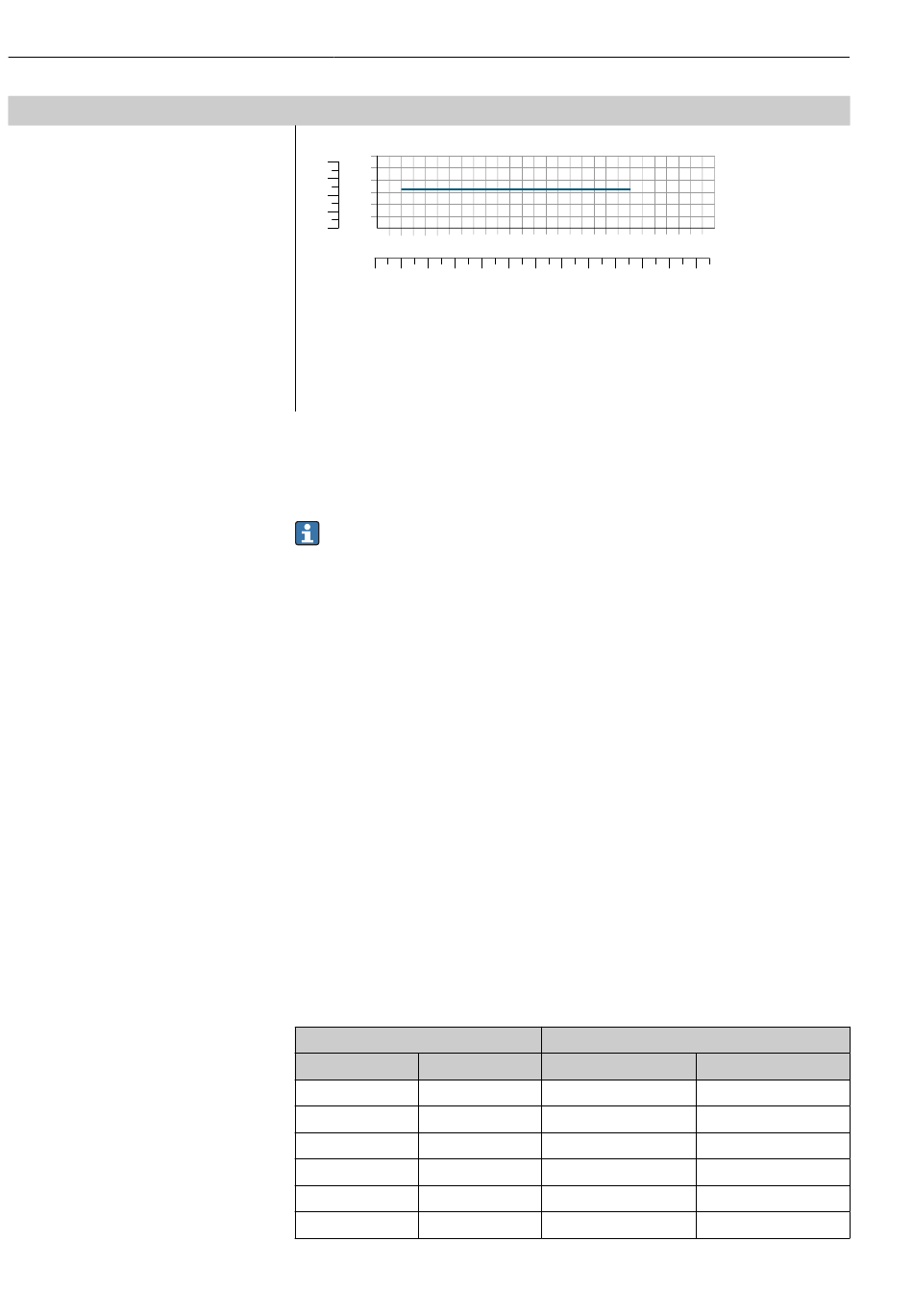

Technische Daten
Tri-Clamp
100
[psi]
[bar]
400
20
200
10
0
0
-50
0
-80
0
Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von
16 bar (232 psi) geeignet. Die Einsatzgrenzen des verwendeten Clamp-
Klemmbügels und der verwendeten Dichtung sind zu beachten, da sie über
16 bar (232 psi) liegen können. Der Klemmbügel und die Dichtung sind nicht
im Lieferumfang enthalten.
Messaufnehmergehäuse
Das Messaufnehmergehäuse ist mit trockenem Stickstoff gefüllt und schützt die
innenliegende Elektronik und Mechanik.
Wenn ein Messrohr ausfällt, z. B. aufgrund von Prozesseigenschaften wie
korrosiven oder abrasiven Messstoffen, wird der Messstoff vom Messauf-
nehmergehäuse zurückgehalten.
Wenn es zu einem Ausfall eines Messrohrs kommt, steigt der Druck im Mess-
aufnehmergehäuse entsprechend dem Betriebsdruck an. Wenn der Betreiber
entscheidet, dass der Berstdruck des Messaufnehmergehäuses keine ausrei-
chende Sicherheit bietet, kann das Gerät mit einer Berstscheibe ausgestattet
werden. Die Berstscheibe verhindert, dass sich im Inneren des Messaufnehmer-
gehäuses zu hoher Druck aufbaut. Die Berstscheibe wird in folgenden Anwen-
dungen dringend empfohlen:
• Bei hohen Gasdrücken
• Prozessdruck ist höher als 2/3 des Berstdrucks des Messaufnehmergehäuses.
Berstdruck Messaufnehmergehäuse
Wenn das Gerät mit einer Berstscheibe ausgestattet ist (Bestellmerkmal "Senso-
roption", Option CA "Berstscheibe"), ist der Auslösedruck der Berstscheibe ent-
scheidend .
Der Berstdruck des Messaufnehmergehäuses bezieht sich auf einen typischen
Innendruck, der vor einem mechanischen Ausfall des Messaufnehmergehäuses
erreicht wird und während der Typprüfung bestimmt wurde. Die entsprechende
Erklärung zur Typprüfung kann zusammen mit dem Gerät bestellt werden
(Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse,
Typenprüfung").
DN
[mm]
8
15
25
40
50
80
50
100
150
80
160
240
320
Berstdruck Messaufnehmergehäuse
[in]
[bar]
³⁄₈
250
½
250
1
250
1½
200
2
180
3
120
Proline Promass K 10 HART
[°C]
200
[°F]
400
A0032218-DE
[psi]
3 620
3 620
3 620
2 900
2 610
1 740
